Brief : Caractéristiques des vérins à vis à billes à engrenages coniques : Des vitesses plus élevées et moins de génération de chaleur que les autres actionneurs mécaniques. Nécessite un frein ou un autre dispositif de verrouillage externe pour maintenir la position. Positionnement et répétabilité plus précis que les vérins hydrauliques. Vis à droite standard (vis à gauche disponibles). Conditions d'extrémité filetées standard (plaque supérieure, chape, filetage et extrémité lisse disponibles). Des bottes de protection et d’autres options sont disponibles. Finitions personnalisées disponibles.
Bref : La décision d'utiliser un vérin à vis à billes à engrenages coniques ou un vérin à vis machine à engrenages coniques est basée sur l'application. Pour de nombreuses applications, un modèle à vis à billes constitue le meilleur choix. Les vérins à vis à billes à engrenages coniques sont plus efficaces et nécessitent donc moins de puissance qu'un vérin à vis mécanique à engrenages coniques dans la même application. Pour les applications à faible cycle de service, pour les applications manuelles, ou si la marche arrière n'est pas acceptable, envisagez un vérin à vis mécanique à engrenages coniques. Les vérins à vis à billes à engrenages coniques sont préférés pour les longues longueurs de déplacement, la durée de vie longue et prévisible, les cycles de service élevés et les mouvements oscillants. Les vérins à vis mécaniques à engrenages coniques sont préférés pour les environnements vibratoires, le fonctionnement manuel et les charges statiques élevées.
Brief : Un autre avantage des vérins à engrenages coniques est la flexibilité de leurs arbres d'entrée et de sortie. Ils sont disponibles en configurations à un arbre, à deux arbres et à trois arbres. Dans les configurations à deux et trois arbres, le vérin offre des caractéristiques à angle droit avec la possibilité de diviser la puissance d'entrée ou le couple, en l'envoyant de manière égale dans différentes directions. La flexibilité de la configuration de l'arbre rend les vérins à engrenages coniques idéaux pour plusieurs configurations de vérins et peut éliminer le besoin de boîtes de vitesses autonomes à angle droit utilisées dans de nombreux systèmes de vérins à vis sans fin.
Brief : Vérins à vis à engrenages coniques à levage rapide pour les opérations de levage à très grande vitesse. Si des crics à levage rapide sont utilisés, une configuration correcte peut éliminer le besoin de boîtes de vitesses à onglet. Broche de levage axiale ; filetage femelle intégré au pignon conique : L'entraînement est assuré par le pignon menant agissant sur le pignon conique à filetage femelle. Le mouvement de levage est assuré par le dispositif anti-tour de broche. L'alignement de l'engrenage conique détermine le sens de rotation. Broche rotative ; filetage femelle dans écrou mobile à l'extérieur du carter de transmission : L'entraînement est assuré par le pignon menant agissant sur le pignon conique. Le mouvement de rotation est assuré par l'engagement positif de la broche dans l'engrenage conique. Le mouvement de levage est assuré par le dispositif anti-tournage de l'écrou mobile installé sur site. Les réducteurs à onglets en spirale permettent des vitesses de levage élevées – un rendement élevé et une longue durée de vie.
Brief : Les vérins à vis à engrenages coniques à grande vitesse complètent la gamme de vérins à vis existante dans la plage de charge moyenne pour une vitesse de course élevée et un cycle de service plus élevé. Boîtes de vitesses avec rapports de 3:1 disponibles. Engrenages coniques trempés, polis et dentés en spirale. Montable dans n'importe quelle position grâce à la conception cubique. Disponible avec jusqu'à 4 arbres de sortie.
Bref : L'autoverrouillage se produit lorsque l'efficacité du système est suffisamment faible pour que la force exercée sur l'arbre de levage ne puisse pas faire inverser la direction du système d'entraînement. Tous les vérins à vis à engrenages coniques peuvent reculer et nécessitent un moyen de maintenir la charge, comme un frein sur le moteur. Les pages de spécifications du produit indiquent les valeurs de couple de maintien. Le couple de maintien représente la quantité de couple d'entrée nécessaire pour retenir la charge. En plus de la marche arrière, l'inertie du système entraîne généralement une certaine course excessive lorsque le moteur est arrêté. L'inertie du système doit être prise en compte lors de la détermination de la taille des freins requise pour arrêter une charge dynamique.
Bref : Les vérins à vis machine à engrenages coniques utilisent un mécanisme d'engrenages coniques en spirale avec des vis trapézoïdales autobloquantes. Ces vérins à engrenages coniques utilisent des engrenages coniques à l'intérieur du boîtier au lieu d'un engrenage à vis sans fin. Les engrenages coniques sont plus efficaces que les engrenages à vis sans fin : environ 35 % contre 20 %. Ainsi, ces vérins à engrenages coniques offrent une efficacité et une vitesse supérieures à celles des autres vérins mécaniques à vis et à vis sans fin, mais un peu plus chers. Comme avantage supplémentaire, les vérins à engrenages coniques à trois arbres agissent également comme des réducteurs coniques à 90 degrés, ce qui en fait un choix idéal pour les systèmes de levage à vérins à vis multiples, ce qui permet d'équilibrer la différence de prix.
Bref : F127 FF127 Motoréducteur à arbre parallèle FA127 FAF127 Réducteur de vitesse avec puissance moteur 2,2 kW, 3 kW, 4 kW, 5,5 kW, 7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 37 kW et 45 kW, max. couple admissible jusqu'à 12 000 Nm, rapports de transmission de 4,63 à 172,17. Étape de transmission : 2 étapes ou 3 étapes. Efficacité de transmission : 2 étages 96 % ; 3 étapes 94%. Option de montage : monté sur pied, monté sur bride, monté sur bride courte, monté sur bras de couple. Arbre de sortie : arbre plein, arbre creux (avec clavette, avec frette de serrage et avec cannelure en développante). F127 : Sortie à arbre plein, à pattes. FA127 : Sortie arbre creux claveté. FAB127 : Sortie à arbre creux sur pattes. FF127 : B5, sortie à arbre plein, à bride. FAF127 : B5, sortie à arbre creux, à bride. FAZ127 : B14, à bride, sortie à arbre creux. FAT127 : Monté sur bras de couple, sortie arbre creux. FH127, FHB127, FHF127, FHZ127 : Sortie d'arbre creux et frette de serrage. FV127, FVB127, FVF127, FVZ127 : Sortie arbre creux et arbre creux cannelé.

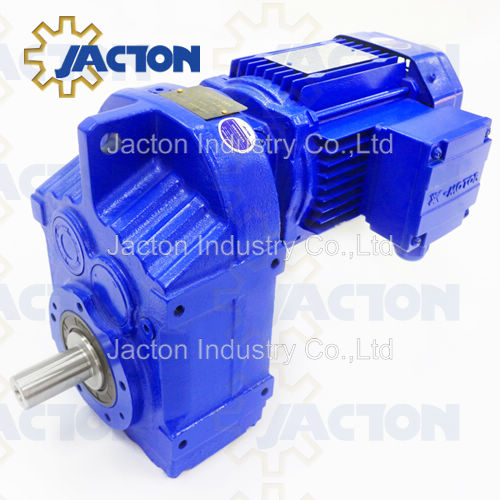

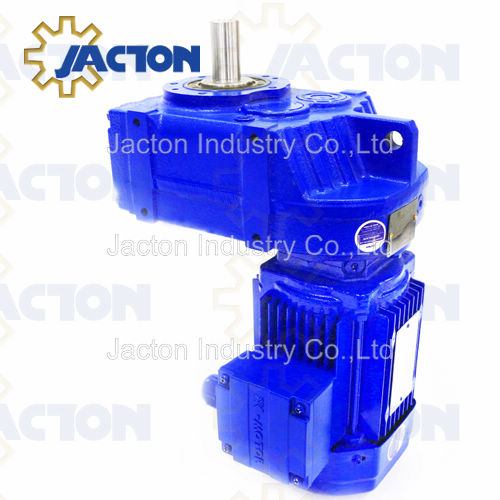

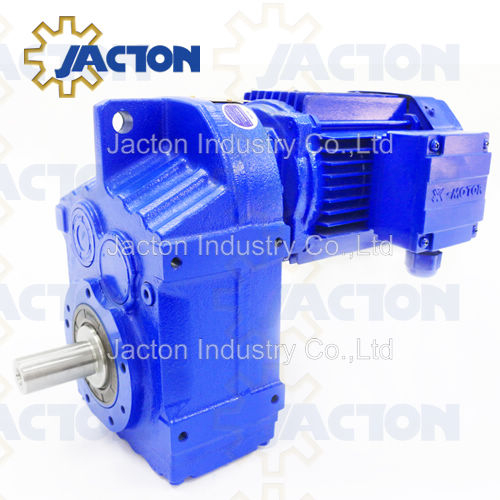

Bref : Les motoréducteurs hélicoïdaux à arbre parallèle de la série F sont parfaitement adaptés à un espace d'installation limité. Les réducteurs à axes parallèles présentent une forme élancée. Néanmoins, ils offrent une plage de puissance de 130 à 20 000 Nm. Nous pensons qu’ils constituent toujours un bon choix lorsque l’espace est limité. L'un de nos meilleurs réducteurs pour un espace d'installation limité. Une large gamme de positions de montage et de variantes permet un large spectre d'applications, même dans des conditions d'installation difficiles, sans avoir à faire de compromis sur les performances. Et ce qui vaut pour beaucoup de nos réducteurs : une longue durée de vie sans entretien et des engrenages sans usure avec une grande résistance à la fatigue. Modèles de base : réducteurs à arbres parallèles avec arbres doubles, réducteurs hélicoïdaux à arbre parallèle à alésage creux avec arbre d'entrée, moteur à engrenages hélicoïdaux à arbre creux avec frette de serrage, entraînements à engrenages à arbre parallèle pour convoyeurs à vis, motoréducteur hélicoïdal à arbre creux à frette de serrage à arbre parallèle avec bride et Moteur à engrenages hélicoïdaux à arbre parallèle à alésage creux.

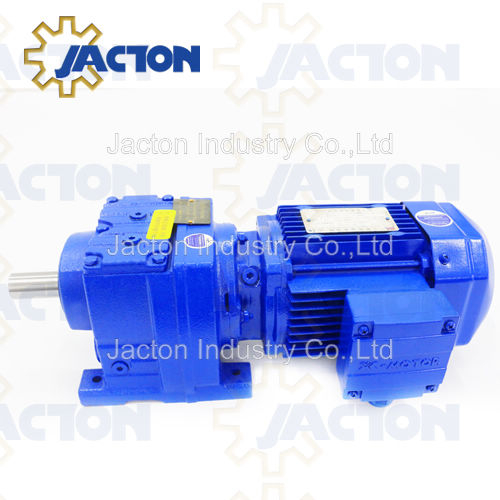

Bref: Moteurs à engrenages hélicoïdaux en ligne R167 Réducteurs hélicoïdaux en ligne RF167 avec puissance moteur 30kw, 37kw, 45kw, 55kw, 75kw, 90kw , 110 kW, 132kw et 160kw. Rapports de réduction des engrenages de transmission 10,24 à 229,71. Les réducteurs et motoréducteurs hélicoïdaux en ligne combinent un rendement élevé, une conception flexible et une large gamme de rapports avec une fiabilité maximale dans une grande variété d'applications et d'industries. Les réducteurs à engrenages hélicoïdaux offrent un rapport optimal entre la puissance de couple et l'espace d'installation. Les motoréducteurs hélicoïdaux coaxiaux sont montés sur pattes, sur bride B5, sur petite bride B14, avec moyeu à roulement de sortie allongé pour agitateur. réducteurs hélicoïdaux avec arbre de sortie plein, les arbres d'entrée et de sortie sont parallèles entre eux. R167 : Sur pattes. RF167 : B5 à bride. R167F : Montage sur pied et bride B5. RZ167 : B14 à bride.

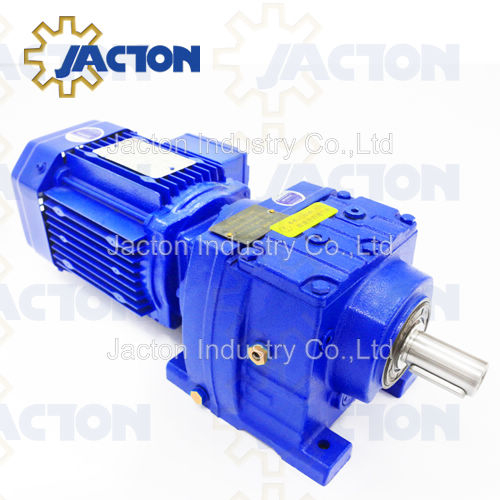

Bref: Motoréducteurs hélicoïdaux R147 Réducteurs hélicoïdaux en ligne RF147 avec puissance moteur 11kw, 15kw, 18,5kw, 22kw, 30kw, 37kw, 45kw, 55kw, 75kw et 90kw. Rapports de réduction de transmission 5 à 163,31. Les réducteurs et motoréducteurs hélicoïdaux en ligne combinent un rendement élevé, une conception flexible et une large gamme de rapports avec une fiabilité maximale dans une grande variété d'applications et d'industries. Les réducteurs à engrenages hélicoïdaux offrent un rapport optimal entre la puissance de couple et l'espace d'installation. Les motoréducteurs hélicoïdaux coaxiaux sont montés sur pattes, sur bride B5, sur petite bride B14, avec moyeu à roulement de sortie allongé pour agitateur. réducteurs hélicoïdaux avec arbre de sortie plein, les arbres d'entrée et de sortie sont parallèles entre eux. R147 : Sur pattes. RF147 : B5 à bride. R147F : Montage sur pied et bride B5. RZ147 : B14 à bride.

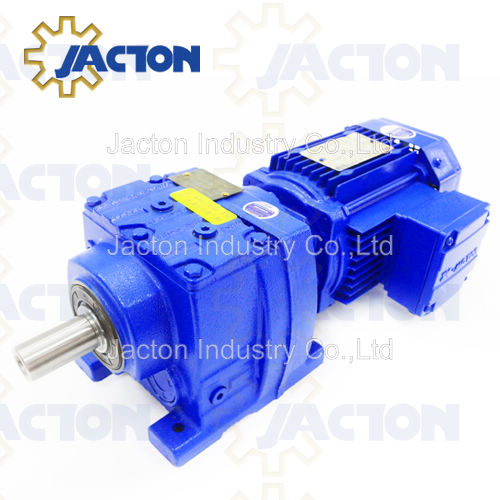

Bref : Motoréducteurs à transmission hélicoïdale R137 Réducteurs à engrenages RF137 avec puissance moteur 7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 37 kW, 45 kW. et 55kw. Rapports de réduction des engrenages de transmission 5,15 à 222,6. Les réducteurs et motoréducteurs hélicoïdaux en ligne combinent un rendement élevé, une conception flexible et une large gamme de rapports avec une fiabilité maximale dans une grande variété d'applications et d'industries. Les réducteurs à engrenages hélicoïdaux offrent un rapport optimal entre la puissance de couple et l'espace d'installation. Les motoréducteurs hélicoïdaux coaxiaux sont montés sur pieds, sur bride B5, sur petite bride B14, avec moyeu à roulement de sortie allongé pour agitateur. réducteurs hélicoïdaux avec arbre de sortie plein, les arbres d'entrée et de sortie sont parallèles entre eux. R137 : Sur pattes. RF137 : B5 à bride. R137F : Montage sur pied et bride B5. RZ137 : B14 à bride.
