Breve: Caratteristiche dei martinetti a ricircolo di sfere con ingranaggi conici: Velocità più elevate e minore generazione di calore rispetto ad altri attuatori meccanici. Richiede un freno o un altro dispositivo di bloccaggio esterno per mantenere la posizione. Posizionamento e ripetibilità più precisi rispetto ai cilindri idraulici. Viti destre standard (vite sinistra disponibile). Condizioni estremità filettate standard (disponibili piastra superiore, forcella, filettature e condizioni estremità liscia). Sono disponibili stivali protettivi e altre opzioni. Finiture personalizzate disponibili.
Breve: La decisione di utilizzare un martinetto a ricircolo di sfere con ingranaggi conici o un martinetto a vite con ingranaggi conici si basa sull'applicazione. Per molte applicazioni, un modello con vite a ricircolo di sfere è la scelta migliore. I martinetti a ricircolo di sfere con ingranaggi conici sono più efficienti e quindi richiedono meno potenza rispetto a un martinetto a vite con ingranaggi conici nella stessa applicazione. Per applicazioni a basso ciclo di lavoro, per applicazioni manuali o se la guida in retromarcia non è accettabile, prendere in considerazione un martinetto a vite per macchina con ingranaggio conico. I martinetti con vite a ricircolo di sfere con ingranaggio conico sono preferiti per corse lunghe, durata lunga e prevedibile, cicli di lavoro elevati e movimento oscillante. I martinetti a vite per macchine con ingranaggi conici sono preferiti per ambienti soggetti a vibrazioni, funzionamento manuale e carichi statici elevati.
Breve: Un altro vantaggio dei martinetti con ingranaggi conici è la flessibilità degli alberi di ingresso e di uscita. Sono disponibili nelle configurazioni ad albero singolo, a due alberi e a tre alberi. Nelle configurazioni a due e tre alberi il martinetto offre caratteristiche ad angolo retto con la capacità di dividere la potenza o la coppia in ingresso, inviandola equamente in direzioni diverse. La flessibilità nella configurazione dell'albero rende i martinetti con ingranaggi conici ideali per configurazioni multiple di martinetti e può eliminare la necessità di riduttori ad angolo retto autonomi utilizzati in molti sistemi di martinetti con ingranaggi a vite senza fine.
Breve: Martinetti a vite per ingranaggi conici a sollevamento rapido per operazioni di sollevamento ad altissima velocità. Se si utilizzano martinetti a sollevamento rapido, la corretta configurazione può eliminare la necessità di scatole di ingranaggi oblique. Mandrino di sollevamento assiale; filettatura femmina integrata nell'ingranaggio conico: La trasmissione è fornita dal pignone conduttore che agisce sull'ingranaggio conico con filettatura femmina. Il movimento di sollevamento è assicurato dal dispositivo antirotazione del mandrino. L'allineamento dell'ingranaggio conico determina la direzione di rotazione. Mandrino rotante; filettatura femmina nel dado mobile esterno all'alloggiamento della trasmissione: La trasmissione è fornita dal pignone conduttore che agisce sull'ingranaggio conico. Il movimento rotatorio è fornito dall'impegno positivo del mandrino nell'ingranaggio conico. Il movimento di sollevamento è garantito dal dispositivo antirotazione a dado mobile montato in cantiere. I riduttori obliqui a spirale consentono elevate velocità di sollevamento, elevata efficienza e lunga durata.
Breve: I martinetti a vite per ingranaggi conici ad alta velocità integrano la gamma di martinetti esistente nella gamma di carico medio per un'elevata velocità di corsa e un ciclo di lavoro più elevato. Disponibili riduttori con rapporti 3:1. Riduttori conici temprati, lucidati e con dentatura elicoidale. Montabile in qualsiasi posizione grazie al design cubico. Disponibile con un massimo di 4 alberi di uscita.
Breve: L'autobloccaggio si verifica quando l'efficienza del sistema è sufficientemente bassa da impedire che la forza sull'albero di sollevamento possa causare l'inversione di direzione del sistema di azionamento. Tutti i martinetti a vite con ingranaggio conico possono arretrare e richiedono alcuni mezzi per trattenere il carico, come un freno sul motore. Le pagine delle specifiche del prodotto mostrano i valori della coppia di tenuta. La coppia di mantenimento rappresenta la quantità di coppia in ingresso necessaria per trattenere il carico. Oltre alla retromarcia, l'inerzia del sistema solitamente provoca una corsa eccessiva quando il motore è spento. L'inerzia del sistema deve essere considerata quando si determina la dimensione del freno necessaria per arrestare un carico dinamico.

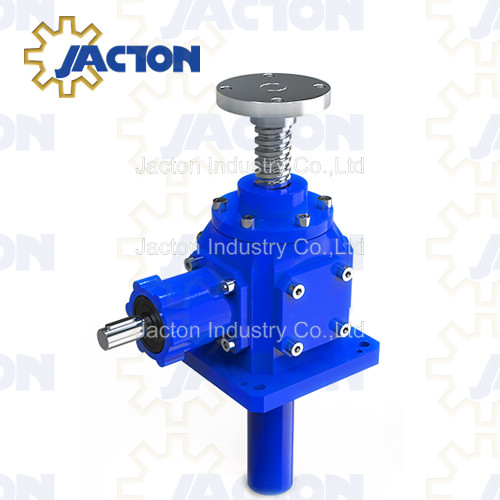

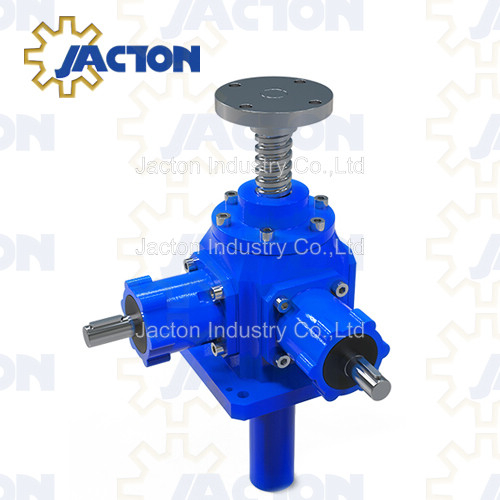

Breve: I martinetti per macchine con ingranaggi conici utilizzano un meccanismo di ingranaggi conici a spirale con viti trapezoidali autobloccanti. Questi martinetti con ingranaggi conici utilizzano ingranaggi conici all'interno dell'alloggiamento anziché ingranaggi a vite senza fine. Gli ingranaggi conici sono più efficienti degli ingranaggi a vite senza fine: circa il 35% rispetto al 20%. Quindi questi martinetti con ingranaggi conici offrono maggiore efficienza e maggiore velocità rispetto ad altri martinetti meccanici con ingranaggi a vite senza fine, ma sono un po' più costosi. Come ulteriore vantaggio, i martinetti con ingranaggi conici a tre alberi fungono anche da riduttori conici a 90 gradi, rendendoli la scelta ideale per più sistemi di sollevamento con martinetti a vite, il che aiuta a bilanciare la differenza di prezzo.

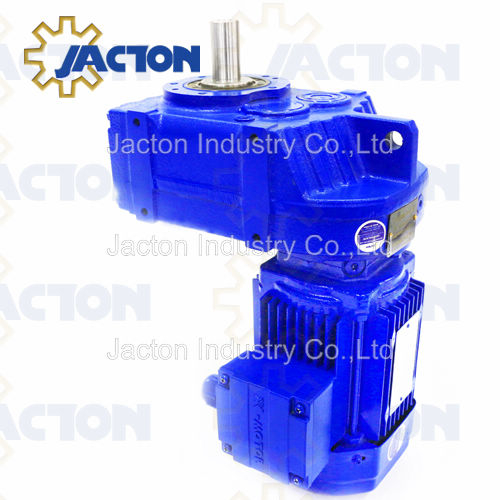

Breve: F127 FF127 Motoriduttore ad albero parallelo FA127 FAF127 Riduttore di velocità con potenza motore 2.2kw, 3kw, 4kw, 5,5kw, 7,5kw, 11kw, 15kw, 18,5kw, 22kw, 30kw, 37kw e 45kw, max. coppia ammissibile fino a 12000Nm, rapporti di trasmissione da 4,63 a 172,17. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F127: Uscita ad albero pieno con piedi. FA127: Uscita albero cavo con chiavetta. FAB127: Uscita ad albero cavo con montaggio su piedi. FF127: B5 Uscita ad albero pieno con flangia. FAF127: B5 Flangiata, uscita ad albero cavo. FAZ127: B14 Flangiata, uscita ad albero cavo. FAT127: montaggio su braccio di reazione, uscita ad albero cavo. FH127, FHB127, FHF127, FHZ127: Uscita ad albero cavo e calettatore. FV127, FVB127, FVF127, FVZ127: Uscita ad albero cavo e albero cavo scanalato.
Breve: F107 FF107 Motoriduttori ad alberi paralleli FA107 FAF107 Riduttori ad alberi paralleli con potenza del motore 2,2 kW, 3 kW, 4 kW, 5,5 kW, 7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 37 kW e 45 kW, max. coppia ammissibile fino a 7840Nm, rapporti di trasmissione da 6,2 a 254,4. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F107: Uscita ad albero pieno con piedi. FA107: Uscita albero cavo con chiavetta. FAB107: Uscita ad albero cavo con montaggio su piedi. FF107: B5 Uscita ad albero pieno con flangia. FAF107: B5 Flangiata, uscita ad albero cavo. FAZ107: B14 Flangiata, uscita ad albero cavo. FAT107: montaggio su braccio di reazione, uscita ad albero cavo. FH107, FHB107, FHF107, FHZ107: Uscita ad albero cavo e calettatore. FV107, FVB107, FVF107, FVZ107: Uscita ad albero cavo e albero cavo scanalato.
Breve: F97 FF97 Riduttore ad albero elicoidale ad albero solido FA97 FAF97 Motoriduttore ad albero parallelo con potenza motore 3kw, 4kw, 5.5kw, 7,5 kW, 11 kW, 15 kW e 18,5 kW, massimo. coppia ammissibile fino a 4300Nm, rapporti di trasmissione da 4,68 a 280,76. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F97: Uscita ad albero pieno con piedi. FA97: Uscita albero cavo con chiavetta. FAB97: Uscita ad albero cavo con montaggio su piedi. FF97: B5 Uscita ad albero pieno con flangia. FAF97: B5 Flangiata, uscita ad albero cavo. FAZ97: B14 Flangiata, uscita ad albero cavo. FAT97: montaggio su braccio di reazione, uscita ad albero cavo. FH97, FHB97, FHF97, FHZ97: Uscita ad albero cavo e calettatore. FV97, FVB97, FVF97, FVZ97: Uscita ad albero cavo e albero cavo scanalato.

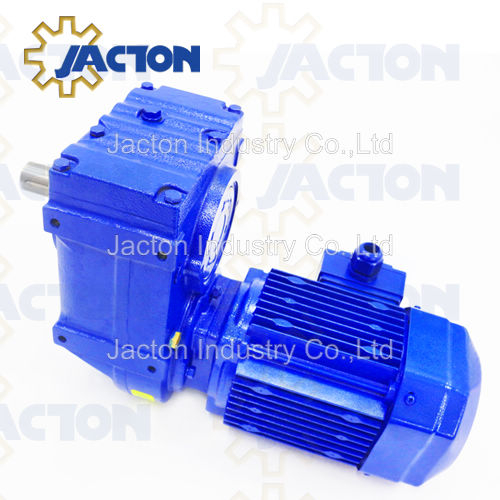

Breve: Motoriduttori elicoidali paralleli F87 FF87 FA87 FAF87 Riduttori con potenza motore 5.5kw, 7.5kw, 11kw, 15kw, 18,5 kW e 22 kW, massimo. coppia ammissibile fino a 3000Nm, rapporti di trasmissione da 4,12 a 270,68. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F87: Uscita ad albero pieno con piedi. FA87: Uscita albero cavo con chiavetta. FAB87: Uscita ad albero cavo con montaggio su piedi. FF87: B5 Uscita ad albero pieno con flangia. FAF87: B5 Flangiata, uscita ad albero cavo. FAZ87: B14 Flangiata, uscita ad albero cavo. FAT87: montaggio su braccio di reazione, uscita ad albero cavo. FH87, FHB87, FHF87, FHZ87: Uscita ad albero cavo e calettatore. FV87, FVB87, FVF87, FVZ87: Uscita ad albero cavo e albero cavo scanalato.
Breve: F157 FF157 Riduttore elicoidale ad albero parallelo FA157 FAF157 Motoriduttore con potenza motore 11kw, 15kw, 18,5 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW, 90 kW, 110 kW, 132 kW e 160 kW, max. coppia ammissibile fino a 18000Nm, rapporti di trasmissione da 11,92 a 267,43. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F157: Uscita ad albero pieno con piedi. FA157: Uscita albero cavo con chiavetta. FAB157: Uscita ad albero cavo con montaggio su piedi. FF157: B5 Uscita ad albero pieno con flangia. FAF157: B5 Flangiata, uscita ad albero cavo. FAZ157: B14 Flangiata, uscita ad albero cavo. FAT157: montaggio su braccio di reazione, uscita ad albero cavo. FH157, FHB157, FHF157, FHZ157: Uscita ad albero cavo e calettatore. FV157, FVB157, FVF157, FVZ157: Uscita ad albero cavo e albero cavo scanalato.
Breve: Motoriduttore F77 FF77 FA77 FAF77 Riduttore elicoidale ad alberi paralleli con potenza motore 0,37kw, 0,55kw, 0,75kw, 1,1 kW, 1,5 kW, 2,2 kW, 3 kW, 4 kW, 5,5 kW, 7,5 kW e 11 kW, max. coppia ammissibile fino a 1500Nm, rapporti di trasmissione da 4,3 a 281,71. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F77: Uscita ad albero pieno con piedi. FA77: Uscita albero cavo con chiavetta. FAB77: Uscita ad albero cavo con montaggio su piedi. FF77: B5 Uscita ad albero pieno con flangia. FAF77: B5 Flangiata, uscita ad albero cavo. FAZ77: B14 Flangiata, uscita ad albero cavo. FAT77: montaggio su braccio di reazione, uscita ad albero cavo. FH77, FHB77, FHF77, FHZ77: Uscita ad albero cavo e calettatore. FV77, FVB77, FVF77, FVZ77: Uscita ad albero cavo e albero cavo scanalato.
Breve: F67 FF67 Motoriduttori ad alberi paralleli FA67 FAF67 Riduttori ad alberi paralleli con potenza motore 0,18kw, 0,25kw, 0,37 kW, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3 kW, 4 kW e 5,5 kW, max. coppia ammissibile fino a 820Nm, rapporti di trasmissione da 4,21 a 228,99. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F67: Uscita ad albero pieno con piedi. FA67: Uscita albero cavo con chiavetta. FAB67: Uscita ad albero cavo con montaggio su piedi. FF67: B5 Uscita ad albero pieno con flangia. FAF67: B5 Flangiata, uscita ad albero cavo. FAZ67: B14 Flangiata, uscita ad albero cavo. FAT67: montaggio su braccio di reazione, uscita ad albero cavo. FH67, FHB67, FHF67, FHZ67: Uscita ad albero cavo e calettatore. FV67, FVB67, FVF67, FVZ67: Uscita ad albero cavo e albero cavo scanalato.
Breve: F57 FF57 Riduttore di velocità FA57 FAF57 Motoriduttore ad albero parallelo con potenza motore 0,18kw, 0,25kw, 0,37kw, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3 kW, 4 kW e 5,5 kW, max. coppia ammissibile fino a 600Nm, rapporti di trasmissione da 5,18 a 199,7. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). F57: Uscita ad albero pieno con piedi. FA57: Uscita albero cavo con chiavetta. FAB57: Uscita ad albero cavo con montaggio su piedi. FF57: B5 Uscita ad albero pieno con flangia. FAF57: B5 Uscita ad albero cavo con flangia. FAZ57: B14 Flangiata, uscita ad albero cavo. FAT57: montaggio su braccio di reazione, uscita ad albero cavo. FH57, FHB57, FHF57, FHZ57: Uscita ad albero cavo e calettatore. FV57, FVB57, FVF57, FVZ57: Uscita ad albero cavo e albero cavo scanalato.
Breve: F47 FF47 Riduttori ad alberi paralleli FA47 FAF47 Motoriduttori ad alberi paralleli con potenza motore 0,18kw, 0,25kw, 0,37 kW, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW e 3 kW, max. coppia ammissibile fino a 400Nm, rapporti di trasmissione da 5,06 a 189,39. Stadio di trasmissione: 2 stadi o 3 stadi. Efficienza di trasmissione: 2 stadi 96%; 3 stadi 94%. Opzione di montaggio: montaggio su piedi, montaggio su flangia, montaggio su flangia corta, montaggio su braccio di reazione. Albero di uscita: albero pieno, albero cavo (con chiavetta, con calettatore e con scanalatura evolvente). Ingranaggi elicoidali a 2 o 3 stadi. F47: Uscita ad albero pieno con piedi. FA47: Uscita albero cavo con chiavetta. FAB47: Uscita ad albero cavo con montaggio su piedi. FF47: B5 Uscita ad albero pieno con flangia. FAF47: B5 Flangiata, uscita ad albero cavo. FAZ47: B14 Flangiata, uscita ad albero cavo. FAT47: montaggio su braccio di reazione, uscita ad albero cavo. FH47, FHB47, FHF47, FHZ47: Uscita ad albero cavo e calettatore. FV47, FVB47, FVF47, FVZ47: Uscita ad albero cavo e albero cavo scanalato.
Breve: I motoriduttori elicoidali ad albero parallelo serie F sono perfettamente abbinati a spazi di installazione limitati. I riduttori ad assi paralleli hanno una struttura snella. Tuttavia, offrono una gamma di potenza da 130 a 20.000 Nm. Pensiamo che siano sempre una buona scelta quando lo spazio è limitato. Uno dei nostri migliori riduttori per spazi di installazione limitati. Un'ampia gamma di posizioni e varianti di montaggio consente un ampio spettro di applicazioni anche in condizioni di installazione difficili, senza dover scendere a compromessi sulle prestazioni. E questo vale per molti dei nostri riduttori: lunga durata senza manutenzione e ingranaggi esenti da usura con elevata resistenza alla fatica. Esecuzioni di base: riduttori ad alberi paralleli con doppi alberi, riduttori elicoidali ad alberi paralleli a foro cavo con albero di entrata, motoriduttori elicoidali ad alberi paralleli ad albero cavo con disco riducibile, riduttori con montaggio su albero per trasportatori a coclea, motoriduttori elicoidali ad alberi paralleli con disco riducibile ad albero cavo con flangia montata e motoriduttori elicoidali ad alberi paralleli a foro cavo.
Breve: Motoriduttori in linea elicoidali R167 Riduttori elicoidali in linea RF167 con potenza motore 30kw, 37kw, 45kw, 55kw, 75kw, 90kw, 110kw, 132kw e 160kw. Rapporti di riduzione della trasmissione da 10,24 a 229,71. I riduttori e i motoriduttori elicoidali in linea combinano alta efficienza, design flessibile e un'ampia gamma di rapporti con la massima affidabilità in un'ampia varietà di applicazioni e settori. I riduttori ad ingranaggi cilindrici offrono un rapporto ottimale tra coppia erogata e spazio di installazione. I motoriduttori coassiali ad ingranaggi cilindrici sono montati su piedi, con flangia B5, con flangia piccola B14, con mozzo con cuscinetto di uscita esteso per agitatore. riduttori ad ingranaggi cilindrici con albero di uscita pieno, gli alberi di ingresso e di uscita sono paralleli tra loro. R167: montato su piedi. RF167: B5 montato su flangia. R167F: montaggio su piede e flangia B5. RZ167: B14 montato su flangia.
Breve: Motoriduttori elicoidali R147 Riduttori elicoidali in linea RF147 con potenza motore 11kw, 15kw, 18.5kw, 22kw, 30kw, 37kw, 45kw, 55kw, 75kw e 90kw. Rapporti di riduzione della trasmissione da 5 a 163,31. I riduttori e i motoriduttori elicoidali in linea combinano alta efficienza, design flessibile e un'ampia gamma di rapporti con la massima affidabilità in un'ampia varietà di applicazioni e settori. I riduttori ad ingranaggi cilindrici offrono un rapporto ottimale tra coppia erogata e spazio di installazione. I motoriduttori coassiali ad ingranaggi cilindrici sono montati su piedi, con flangia B5, con flangia piccola B14, con mozzo con cuscinetto di uscita esteso per agitatore. riduttori ad ingranaggi cilindrici con albero di uscita pieno, gli alberi di ingresso e di uscita sono paralleli tra loro. R147: montato su piedi. RF147: B5 montato su flangia. R147F: montaggio su piede e flangia B5. RZ147: B14 montato su flangia.
Breve: Motoriduttori con trasmissione elicoidale R137 Riduttori RF137 con potenza motore 7.5kw, 11kw, 15kw, 18.5kw, 22kw, 30kw, 37kw, 45kw e 55kw. Rapporti di riduzione della trasmissione da 5,15 a 222,6. I riduttori e i motoriduttori elicoidali in linea combinano alta efficienza, design flessibile e un'ampia gamma di rapporti con la massima affidabilità in un'ampia varietà di applicazioni e settori. I riduttori ad ingranaggi cilindrici offrono un rapporto ottimale tra coppia erogata e spazio di installazione. I motoriduttori coassiali ad ingranaggi cilindrici sono montati su piedi, con flangia B5, con flangia piccola B14, con mozzo con cuscinetto di uscita esteso per agitatore. riduttori ad ingranaggi cilindrici con albero di uscita pieno, gli alberi di ingresso e di uscita sono paralleli tra loro. R137: montato su piedi. RF137: B5 montato su flangia. R137F: montaggio su piede e flangia B5. RZ137: B14 montato su flangia.
