| Esta caja de engranajes cónicos de inglete también se conoce como caja de engranajes cónicos en espiral, transmisiones por engranajes cónicos en espiral, reductores de engranajes cónicos en espiral, caja de engranajes de inglete en ángulo recto o caja de engranajes cónicos de 90 grados. El engranaje cónico en espiral ofrece una alta capacidad de transmisión y una alta eficiencia. Aplicaciones de cajas de cambios en ángulo recto: los reductores de 90 grados se utilizan en docenas de industrias para alterar el par y la velocidad en los componentes de transmisión. Cualquier uso que exija una transferencia confiable de velocidad o potencia. Las cajas de engranajes de transmisión de potencia en ángulo recto cuentan con una carcasa completamente cerrada que garantiza que sus engranajes internos no se desalineen, no se atasquen y no se vean afectados por contaminantes. | |||||||||
JTP140
JACTON
Descripción del Producto

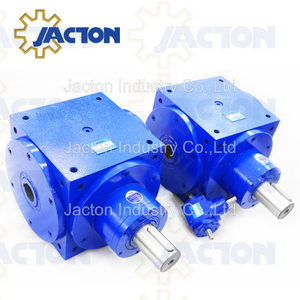

Caja de engranajes cónicos en ángulo recto compacta Establece el estándar para transmisiones de engranajes cónicos en espiral 1:1, 2:1, 3:1, 4:1 y 5:1. Cada componente se mecaniza con precisión, se inspecciona y luego se ensambla cuidadosamente. Estas cajas de engranajes de ángulo recto tienen un funcionamiento silencioso debido al especial cuidado puesto en la fabricación y el montaje. Nuestras cajas de engranajes de inglete de 90° son transmisiones de engranajes cónicos en espiral compactas y confiables diseñadas con precisión para una transferencia confiable y económica de velocidad o potencia.
Los engranajes cónicos en espiral tienen dientes curvos para mejorar el contacto y reducir la cantidad de vibración y ruido generados cuando el engranaje se mueve a altas velocidades. La flexibilidad y la tracción mejorada de este diseño también hacen que las cajas de engranajes cónicos en espiral sean una excelente opción para aplicaciones de gran volumen y aquellas que involucran planos empinados o variables.
* JTP140: Entrada de eje sólido, Salida de eje sólido.
* JTPH140: Entrada de eje macizo, salida de eje hueco con chavetero.
* JTPF140: Brida del motor de entrada (IEC), salida de eje sólido.
* JTPG140: Brida del motor de entrada (IEC), salida de eje hueco con chavetero.
Características principales
* Diseño ultracompacto. Carcasa simétrica mecanizada en todos los lados y orificios roscados en todos los lados para montaje universal, 6 posiciones de montaje posibles.
* Las relaciones de transmisión de 1:1, 2:1, 3:1, 4:1 y 5:1 son reales.
* Potencias nominales hasta 24 kW. Clasificaciones de par de hasta 150 Nm
* Eficiencia media de la transmisión de engranajes de hasta el 94%.
* Configuraciones de 2, 3 y 4 vías. Personalizado de 5 vías. Permite ejes tanto horizontales como verticales.
* Eje macizo, eje hueco y montaje directo del motor o mediante bridas del motor.
* Varias disposiciones de ejes, direcciones de rotación y posiciones de montaje disponibles.
* Alta eficiencia, alta capacidad de transmisión, bajo juego, funcionamiento silencioso, baja temperatura de funcionamiento y larga vida útil.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil de la caja de engranajes cónicos de ángulo recto compacta que compró.
* Carcasa: Hierro fundido HT250, carcasa de fundición de alta resistencia o aleación de aluminio. Acero inoxidable personalizado 304 o 316.
* Engranajes cónicos en espiral: Acero de aleación resistente de alta pureza 20CrMnTi, carburado y templado, cementado y lapeado en pares.
* Eje de entrada y eje de salida: Acero de aleación templado y templado 40Cr como estándar. Acero inoxidable personalizado 304 o 316.
* Rodamiento: Equipado con rodamientos de rodillos cónicos con gran capacidad de carga. Rodamientos reforzados personalizados para mayor carga radial y axial. Acero inoxidable 304 personalizado.
* Sellos de aceite: Sello de aceite de doble labio, altamente resistente al polvo y a prueba de fugas de aceite.
* Lubricantes: Aplicaciones con altas velocidades y/o ciclo de trabajo diario alto, se recomienda la lubricación con aceite para engranajes #320. Pero para aplicaciones con baja velocidad de entrada y ciclo de trabajo diario bajo, se recomienda grasa de litio n.° 0 o n.° 00. Todos los modelos de cajas de cambios de aleación de aluminio (JTP65 - JTP140) con grasa de litio #00 para lubricación. Nota: Para velocidades de entrada de 1500 rpm, es posible que se requiera un cambio en el nivel de aceite en combinación con un respiradero (ventilación).
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación
Estas cajas de engranajes cónicas compactas en ángulo recto están especialmente diseñadas para ejes de rotación rápida, como la industria de pulpa y papel, procesamiento de alimentos, industria offshore, industria minera y de minerales, accionamientos de máquinas papeleras, accionamientos de despulpadoras, sopladores, bombas, accionamientos de bombas de vacío, estaciones de bombeo por inundación, máquinas llenadoras, elevadores, transportadores de tornillo ligeros, cintas transportadoras ligeras, sopladores, pequeños agitadores, máquinas de control, líneas de montaje, accionamientos auxiliares para máquinas herramienta, centrífugas y maquinaria de embalaje.
