| Hoeveelheid: | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Deze verstek van de Bevel versnellingsbak is ook bekend als spiraalbegaf versnellingsbak, spiraalvormige versnellingspoeds, spiraalvormige schuine versnellingsbakers, versnellingsbak met de rechterhoek of 90 graden versnellingsbak. De spiraalvormige schuine uitrusting levert een hoge transmissiecapaciteit en een hoog rendement. Rechtse hoek versnellingsbaktoepassingen: 90-graden reducers worden in heel tientallen industrieën gebruikt om het koppel en de snelheid in aandrijfcomponenten te veranderen. Elk gebruik dat de betrouwbare overdracht van snelheid of stroom vereist. Rechthoek Power Transmission versnellingsbakken hebben een volledig afgesloten behuizing die ervoor zorgt dat de interne versnellingen niet uit de line komen, niet aanklimt en niet wordt beïnvloed door verontreinigingen. | |||||||||

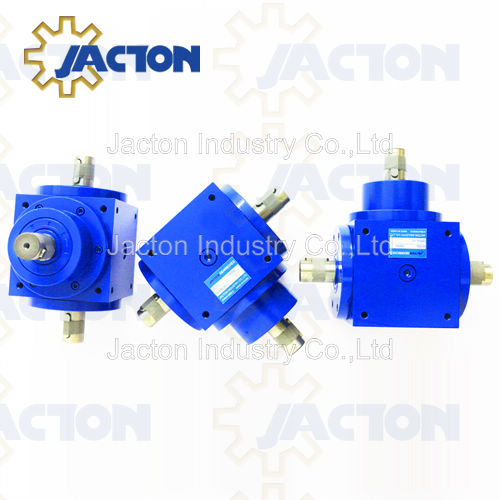

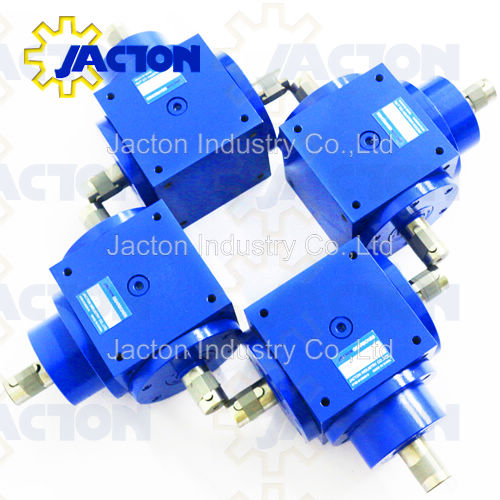

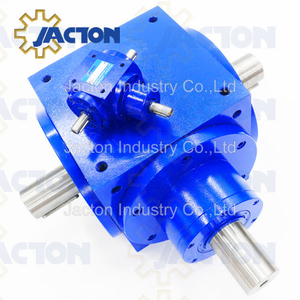

JTP140
Jacton
Productbeschrijving

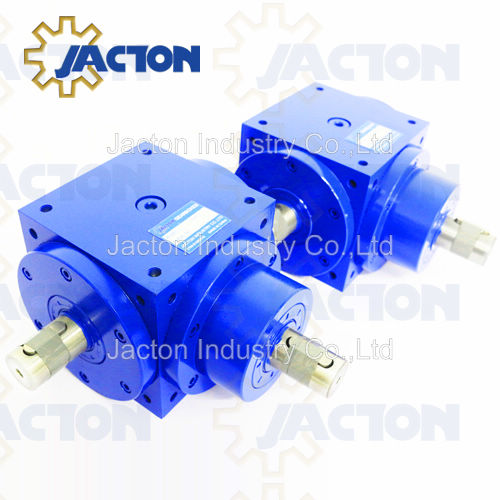

Compacte rechterhoek Bevel versnellingsbak stelt de standaard in voor 1: 1, 2: 1, 3: 1, 4: 1 en 5: 1 spiraalvormige schuine versnellingsaandrijvingen. Elke component is precisie bewerkt, geïnspecteerd en vervolgens zorgvuldig geassembleerd. Deze boxen voor de rechterkant van de rechterkant zijn stil in werking vanwege de speciale zorg die wordt besteed aan de productie en montage. Onze 90 ° MITER -versnellingsbakken zijn compacte en betrouwbare spiraalvormige schuine versnellingsaandrijvingen die precies zijn ontworpen voor een betrouwbare, economische overdracht van snelheid of kracht.
Spiraal schuine versnellingen hebben gebogen tanden om het contact te verbeteren en de hoeveelheid trillingen en ruis te verminderen die wordt gegenereerd wanneer de versnelling bij hoge snelheden beweegt. De flexibiliteit en verbeterde tractie van dit ontwerp maken ook spiraalvormige versnellingsbakken een uitstekende optie voor toepassingen met een hoog volume en die met steile of variërende vlakken.
* JTP140: Invoer van vaste as, uitgang van vaste as.

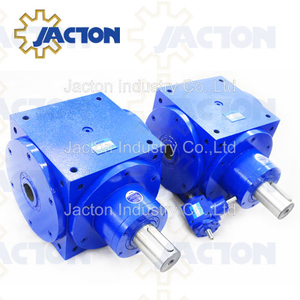

* JTPH140: Solid asingang, holle asuitgang met snelweg.

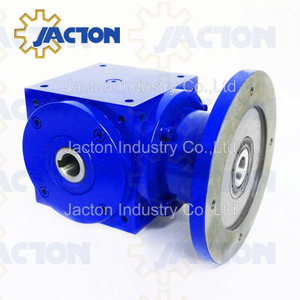

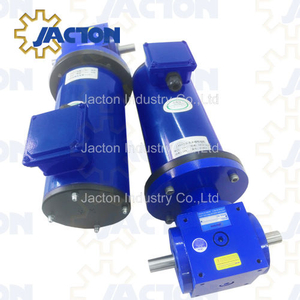

* JTPF140: Input Motorflens (IEC), vaste asuitgang.
* JTPG140: Input Motorflens (IEC), holle asuitgang met snelweg.
Hoofdkenmerken
* Ultra compact ontwerp. All-Round machinale symmetrische behuizing en allround tikte gaten voor universele montage, 6 mogelijke montageposities.
* Overbrengingsverhoudingen van 1: 1, 2: 1, 3: 1, 4: 1 en 5: 1 zijn werkelijke.
* Stroombeoordelingen tot 24 kW. Koppelbeoordelingen tot 150 nm
* Versnellingsoverdracht gemiddelde efficiëntie tot 94%.

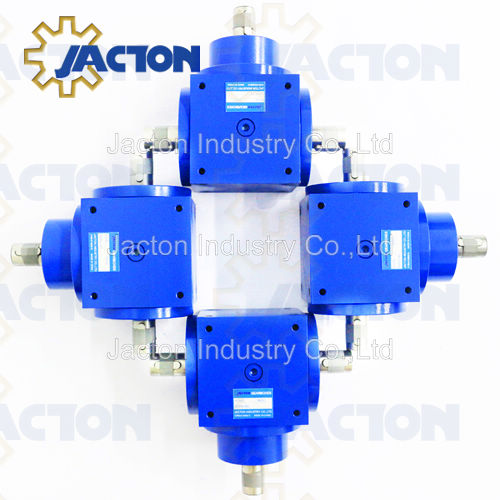

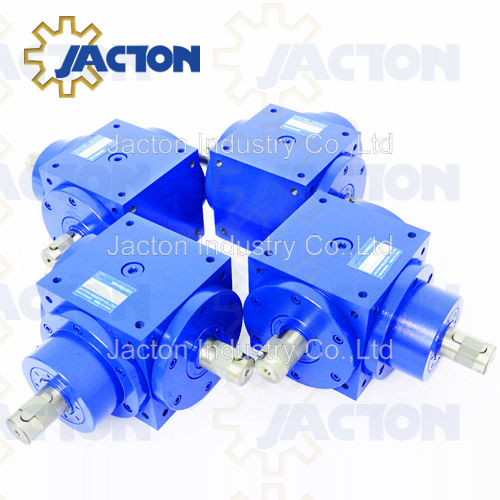

* 2-weg, 3-weg en 4-weg configuraties. Aangepaste 5-weg. Laat zowel horizontale als verticale schachten toe.
* Standse as, holle as en directe motorbevestiging of via motorflenzen.
* Verschillende schachten -opstellingen, rotatierichtingen en montageposities beschikbaar.
* Hoog efficiëntie, hoge transmissiecapaciteit, lage speling, geruisloze werking, lage looptemperatuur en lange levensduur.
Productmateriaal
We gebruiken de beste materialen om de prestaties en levensduur te garanderen van de Compact Right Angle Bevel versnellingsbak die u hebt gekocht.
* Huisvesting: HT250 gietijzer, gietbehuizing met hoge sterkte of aluminiumlegering. Aangepast roestvrij staal 304 of 316.

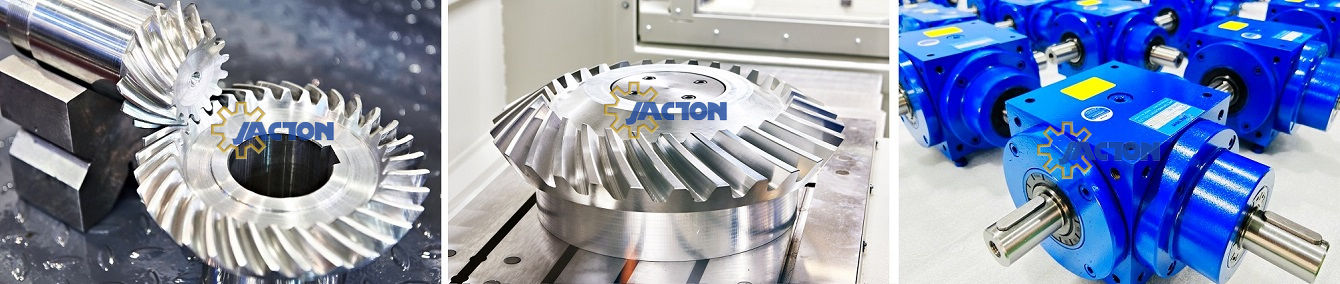

* Spiral schuine versnellingen: Hoge zuiverheid Robuuste legeringsstaal 20crmnti, carburerend en blussen, hoesje gehard en in paren geklemd.
* Ingangsas en uitgangsas: Standaard verharde en getemperde legeringsstaal 40CR. Aangepast roestvrij staal 304 of 316.
* Lager: uitgerust met taps toelopende rollagers met zwaar laadcapaciteit. Aangepaste versterkte lagers voor hogere radiale en axiale belasting. Custom roestvrij staal 304.
* OLIESHEIDS: Double-lip oliekeerring, hoog stofbestendig en olielekbestendig.
* Smeermiddelen: toepassingen met hoge snelheden en/of hoge dagelijkse werkcyclus, versnellingsolie #320 smering wordt aanbevolen. Maar toepassingen met een lage invoersnelheid en een lage dagelijkse duty -cyclus, #0 of #00 lithiumvet wordt aanbevolen. Alle modellen met aluminium legeringsopgrenzen (JTP65 - JTP140) met #00 lithiumvet voor smering. OPMERKING: Voor ingangsnelheden 1500 tpm kan een verandering in het olieniveau vereist zijn in combinatie met een adempauze (ventilatie).
Downloaden
Speeficaties | Dimensionale tekeningen | Selectiegids | Catalogus
Aanvraagcase

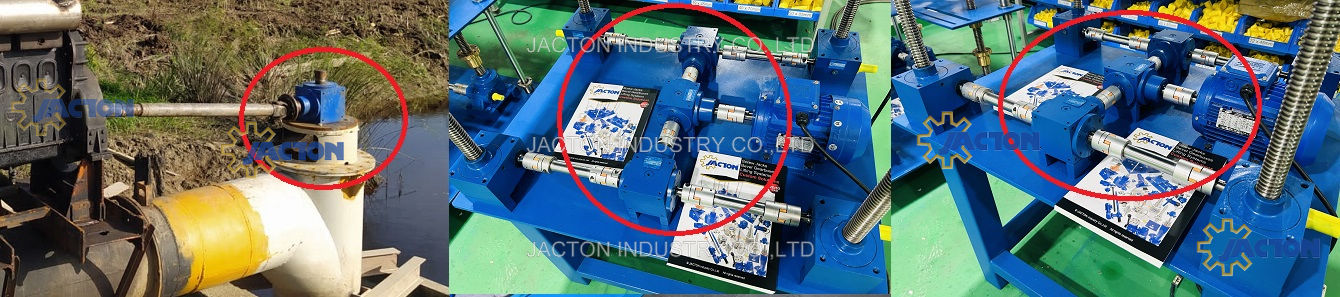

These compact right angle bevel gearboxes are specially designed for fast rotating shafts such as pulp and paper industry, food processing, off-shore industry, mining and mineral industry, paper machine drives, pulper drives, blowers, pumps, vacuum pump drives, flooding pump stations, filling machines, elevators, light screw conveyors, light conveyor belts, blowers, small agitators, control machines, assembly lines, auxiliary drives Voor machinetools, centrifuges en verpakkingsmachines.

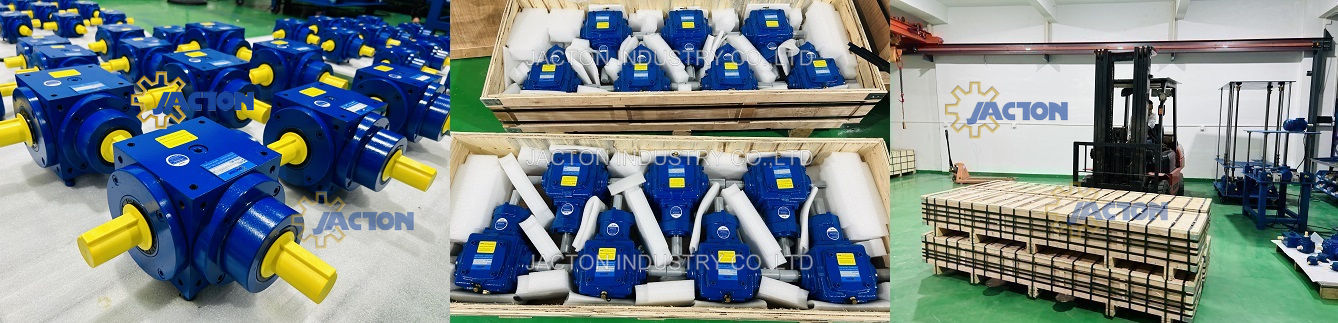

Verpakking en verzending

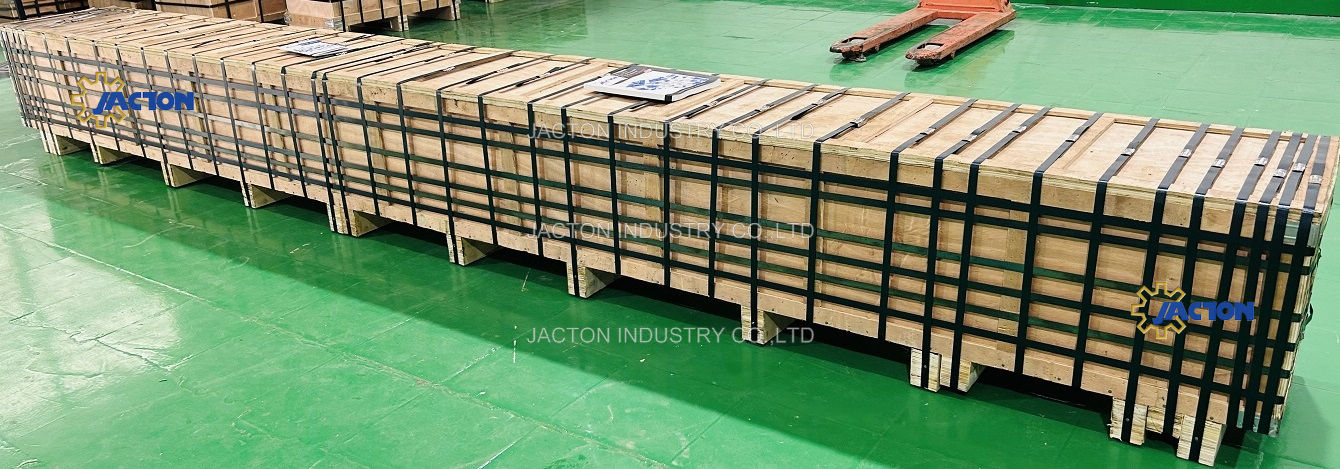

* 100% standaard exporterende multiplexkisten (internationaal exporteren standaard houten materiaal met gratis fumigatie).
* Express (air): fabriek aan het bedrijf van klanten door FedEx, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Zeevracht: fabriek naar bestemming zeehaven per schip. Incoterms: CIF, FOB, EXW, CFR.
* Air Freight: Factory to Destination Airport per vliegtuig. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Extra opties (van deur tot deur): treintransport, vrachtwagenvervoer, oceaanverzending.
