| Hộp số vát góc này còn được gọi là hộp số côn xoắn ốc, truyền động bánh răng côn xoắn ốc, hộp giảm tốc bánh răng côn xoắn ốc, hộp số góc vuông hoặc hộp số côn 90 độ. Bánh răng côn xoắn ốc mang lại khả năng truyền tải cao và hiệu quả cao. Ứng dụng hộp số góc phải: Bộ giảm tốc 90 độ được sử dụng trong hàng chục ngành công nghiệp để thay đổi mô-men xoắn và tốc độ trong các bộ phận truyền động. Bất kỳ mục đích sử dụng nào đòi hỏi phải truyền tải tốc độ hoặc công suất một cách đáng tin cậy. Hộp số truyền lực góc phải có vỏ bọc hoàn toàn để đảm bảo các bánh răng bên trong của nó không bị lệch, không bị kẹt và không bị ảnh hưởng bởi các chất gây ô nhiễm. | |||||||||
JTP140
JACTON
Mô tả sản phẩm
Hộp số côn góc phải nhỏ gọn Đặt tiêu chuẩn cho các bộ truyền động bánh răng côn xoắn ốc 1:1, 2:1, 3:1, 4:1 và 5:1. Mỗi bộ phận đều được gia công chính xác, kiểm tra và sau đó lắp ráp cẩn thận. Các hộp truyền động bánh răng góc vuông này hoạt động êm ái do được chăm sóc đặc biệt trong quá trình sản xuất và lắp ráp. Hộp số góc 90° của chúng tôi là các bộ truyền động bánh răng côn xoắn ốc nhỏ gọn và đáng tin cậy được thiết kế chính xác để truyền tốc độ hoặc công suất đáng tin cậy và tiết kiệm.
Bánh răng côn xoắn ốc có các răng cong để cải thiện khả năng tiếp xúc và giảm độ rung và tiếng ồn tạo ra khi bánh răng di chuyển ở tốc độ cao. Tính linh hoạt và lực kéo được nâng cao của thiết kế này cũng làm cho hộp số côn xoắn ốc trở thành một lựa chọn tuyệt vời cho các ứng dụng có khối lượng lớn và những ứng dụng liên quan đến mặt phẳng dốc hoặc thay đổi.
* JTP140: Đầu vào trục rắn, Đầu ra trục rắn.
* JTPH140: Đầu vào trục đặc, đầu ra trục rỗng có rãnh then.
* JTPF140: Mặt bích động cơ đầu vào (IEC), đầu ra trục rắn.
* JTPG140: Mặt bích động cơ đầu vào(IEC), đầu ra trục rỗng có rãnh then.
Các tính năng chính
* Thiết kế siêu nhỏ gọn. Vỏ đối xứng được gia công toàn diện và các lỗ ren toàn diện để lắp phổ biến, có thể có 6 vị trí lắp.
* Các tỷ số truyền 1:1, 2:1, 3:1, 4:1 và 5:1 là tỷ số thực tế.
* Xếp hạng công suất lên tới 24 kW. Xếp hạng mô-men xoắn lên tới 150 Nm
* Hiệu suất truyền bánh răng trung bình lên tới 94%.
* Cấu hình 2 chiều, 3 chiều và 4 chiều. Tùy chỉnh 5 chiều. Cho phép cả trục ngang và trục dọc.
* Trục đặc, Trục rỗng và gắn động cơ trực tiếp hoặc thông qua mặt bích động cơ.
* Có sẵn nhiều cách sắp xếp trục, hướng quay và vị trí lắp đặt khác nhau.
* Hiệu suất cao, công suất truyền tải cao, độ phản ứng thấp, vận hành không ồn ào, nhiệt độ vận hành thấp và tuổi thọ dài.
Chất liệu sản phẩm
Chúng tôi sử dụng những vật liệu tốt nhất để đảm bảo hiệu suất và tuổi thọ của Hộp số côn góc phải nhỏ gọn mà bạn đã mua.
* Vỏ: Gang đúc HT250, Vỏ đúc cường độ cao hoặc Hợp kim nhôm. Thép không gỉ 304 hoặc 316 tùy chỉnh.
* Bánh răng côn xoắn ốc: Thép hợp kim chắc chắn có độ tinh khiết cao 20CrMnTi, được cacbon hóa và làm nguội, vỏ được làm cứng và xếp thành cặp.
* Trục đầu vào và trục đầu ra: Thép hợp kim cứng và tôi luyện 40Cr theo tiêu chuẩn. Thép không gỉ 304 hoặc 316 tùy chỉnh.
* Vòng bi: Được trang bị Vòng bi côn có khả năng chịu tải nặng. Vòng bi được gia cố tùy chỉnh cho tải trọng hướng tâm và hướng trục cao hơn. Thép không gỉ 304 tùy chỉnh.
* Phớt dầu: Phớt dầu hai môi, chống bụi và chống rò rỉ dầu cao.

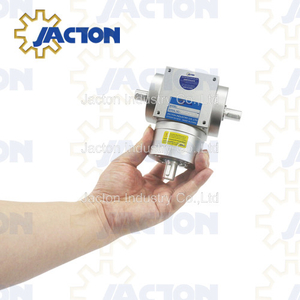

* Chất bôi trơn: Các ứng dụng có tốc độ cao và/hoặc chu kỳ làm việc hàng ngày cao, nên bôi trơn bằng dầu bánh răng #320. Nhưng các ứng dụng có tốc độ đầu vào thấp và chu kỳ làm việc hàng ngày thấp, nên sử dụng mỡ lithium #0 hoặc #00. Tất cả các mẫu hộp số hợp kim nhôm (JTP65 - JTP140) đều có mỡ lithium #00 để bôi trơn. Lưu ý: Đối với tốc độ đầu vào 1500 vòng/phút, có thể cần thay đổi mức dầu kết hợp với lỗ thông hơi (lỗ thông hơi).
Tải xuống
Thông số kỹ thuật | Bản vẽ chiều | Hướng dẫn lựa chọn | Danh mục
Trường hợp ứng dụng
Những hộp số côn góc vuông nhỏ gọn này được thiết kế đặc biệt cho các trục quay nhanh như công nghiệp giấy và bột giấy, chế biến thực phẩm, công nghiệp ngoài khơi, công nghiệp khai thác mỏ và khoáng sản, bộ truyền động máy giấy, bộ truyền động bột giấy, máy thổi, máy bơm, bộ dẫn động bơm chân không, trạm bơm ngập, máy chiết rót, thang máy, băng tải trục vít nhẹ, băng tải nhẹ, máy thổi, máy khuấy nhỏ, máy điều khiển, dây chuyền lắp ráp, bộ truyền động phụ cho máy công cụ, máy ly tâm và máy đóng gói.
Đóng gói và vận chuyển
* Vỏ gỗ dán xuất khẩu tiêu chuẩn 100% (vật liệu gỗ tiêu chuẩn xuất khẩu quốc tế được khử trùng miễn phí).
* Express(Air): Nhà máy đến công ty của khách hàng bằng FedEx, DHL, UPS, TNT. Điều kiện Incoterms: EXW, DDU.
* Vận tải đường biển: Nhà máy đến cảng biển đích bằng tàu. Điều kiện Incoterms: CIF, FOB, EXW, CFR.
* Vận tải hàng không: Nhà máy đến sân bay đích bằng Máy bay. Các điều kiện Incoterms: CFR, EXW, FCA, CPT, CIP.
* Các lựa chọn bổ sung (Door to Door): Vận tải bằng tàu hỏa, Vận tải bằng xe tải, Vận tải đường biển.
