| このマイター ベベル ギアボックスは、スパイラル ベベル ギアボックス、スパイラル ベベル ギア ドライブ、スパイラル ベベル ギア減速機、直角マイター ギアボックス、または 90 度ベベル ギアボックスとも呼ばれます。スパイラルベベルギヤの採用により、高い伝動容量と高効率を実現します。直角ギアボックスの用途: 90 度減速機は、駆動コンポーネントのトルクと速度を変更するために数十の業界で使用されています。スピードやパワーを確実に伝達することが求められる用途。直角パワー トランスミッション ギアボックスは完全に密閉されたハウジングを備えており、内部ギアの位置がずれたり、詰まったり、汚染物質の影響を受けたりすることはありません。 | |||||||||

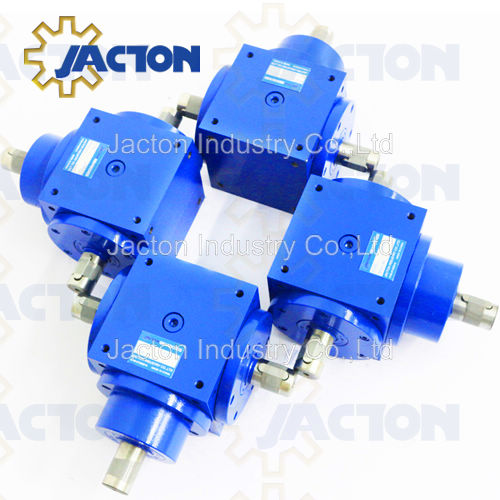

JTP140
ジャクトン
製品説明
コンパクトな直角ベベル ギヤボックス 1:1、2:1、3:1、4:1、5:1 スパイラル ベベル ギヤ ドライブの標準を設定します。すべてのコンポーネントは精密に機械加工され、検査され、慎重に組み立てられます。これらの直角ギア ドライブ ボックスは、製造と組み立てに特別な注意が払われているため、動作音が静かです。当社の 90° マイター ギアボックスは、信頼性が高く経済的な速度またはパワーの伝達を実現するために正確に設計された、コンパクトで信頼性の高いスパイラル ベベル ギア ドライブです。
スパイラルベベルギヤは歯が湾曲しているため、接触が良くなり、高速回転時に発生する振動や騒音が軽減されます。また、この設計の柔軟性とトラクションの強化により、スパイラル ベベル ギアボックスは、大量生産用途や急な平面や変化する平面を伴う用途に最適なオプションになります。

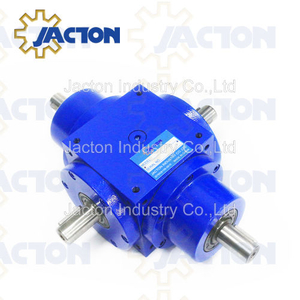

※JTP140： 中実軸入力、中実軸出力。
※JTPH140： 入力中実軸、出力中空軸キー溝付。
※JTPF140： 入力モータフランジ(IEC)、中実軸出力。

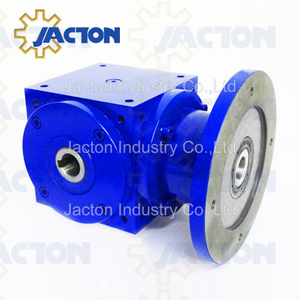

※JTPG140： 入力モータフランジ(IEC)、キー溝付中空軸出力。
主な特長
* 超コンパクト設計。全周に機械加工された対称ハウジング、ユニバーサル取り付け用の全周タップ穴、6 つの取り付け位置が可能。
* ギヤ比1:1、2:1、3:1、4:1、5:1は実際のギヤ比です。
* 最大 24 kW の定格電力。最大150 Nmの定格トルク
* ギア伝達の平均効率は最大 94%。
* 2ウェイ、3ウェイ、4ウェイ構成。カスタム5ウェイ。水平軸、垂直軸の両方が可能です。
* 中実軸、中空軸、およびモーターの直接取り付けまたはモーターフランジ経由。
※豊富な軸配列、回転方向、取付位置をご用意しております。
* 高効率、高伝達容量、低バックラッシ、騒音のない動作、低い運転温度、長寿命。
製品の材質
当社は、ご購入いただいたコンパクト直角ベベルギアボックスの性能と寿命を保証するために、最高の材料を使用しています。
* ハウジング: HT250 鋳鉄、高強度鋳造ハウジング、またはアルミニウム合金。カスタムステンレス鋼 304 または 316。
* スパイラルベベルギア: 高純度の頑丈な合金鋼 20CrMnTi、浸炭焼入れ、肌焼き、ペアでラッピング。
* インプットシャフトおよびアウトプットシャフト： 焼入れ焼き戻し合金鋼 40Cr を標準装備。カスタムステンレス鋼 304 または 316。
※ベアリング： 高耐荷重のテーパーローラーベアリングを搭載しています。より高いラジアル荷重とアキシアル荷重を実現するカスタム強化ベアリング。カスタムステンレススチール 304。
* オイルシール: ダブルリップオイルシール、高い防塵性と油漏れ防止。
* 潤滑剤: 高速および/または毎日の負荷サイクルが高い用途では、ギア オイル #320 の潤滑を推奨します。ただし、入力速度が低く、毎日のデューティサイクルが低い用途では、#0 または #00 のリチウム グリースをお勧めします。すべてのアルミニウム合金ギアボックス モデル (JTP65 ～ JTP140) には、潤滑用に #00 リチウム グリースが付属しています。 注: 入力速度 1500 rpm の場合、ブリーザー (ベント) と組み合わせてオイル レベルの変更が必要になる場合があります。
ダウンロード
仕様 |寸法図 |セレクションガイド |カタログ
応用事例
これらのコンパクトな直角ベベルギアボックスは、紙パルプ産業、食品加工、海洋産業、鉱業および鉱物産業、製紙機械ドライブ、パルパードライブ、ブロワー、ポンプ、真空ポンプドライブ、洪水ポンプステーション、充填機、エレベーター、軽量スクリューコンベヤ、軽量コンベヤベルト、ブロワー、小型撹拌機、制御機械、組立ライン、工作機械、遠心分離機および包装機械の補助ドライブなどの高速回転シャフト用に特別に設計されています。
梱包と発送
* 100% 輸出標準合板ケース (無料燻蒸処理を施した国際輸出標準木材)。
* Express(Air): FEDEX、DHL、UPS、TNT による工場から顧客の会社まで。インコタームズ: EXW、DDU。
※海上輸送：工場から目的地の港まで船で輸送します。インコタームズ: CIF、FOB、EXW、CFR。
*航空貨物：飛行機で工場から目的地の空港まで。インコタームズ: CFR、EXW、FCA、CPT、CIP。
* 追加オプション (ドアツードア): 鉄道輸送、トラック輸送、海上輸送。
