| Esta caixa de engrenagens cônicas de esquadria também é conhecida como caixa de engrenagens cônicas em espiral, engrenagens cônicas em espiral, redutores de engrenagens cônicas em espiral, caixa de engrenagens de esquadria em ângulo reto ou caixa de engrenagens cônicas de 90 graus. A engrenagem cônica em espiral oferece alta capacidade de transmissão e alta eficiência. Aplicações em caixas de engrenagens de ângulo reto: redutores de 90 graus são usados em dezenas de indústrias para alterar o torque e a velocidade nos componentes de acionamento. Qualquer uso que exija transferência confiável de velocidade ou potência. As caixas de engrenagens de transmissão de potência em ângulo reto apresentam uma carcaça totalmente fechada que garante que suas engrenagens internas não saiam do alinhamento, não emperrem e não sejam afetadas por contaminantes. | |||||||||

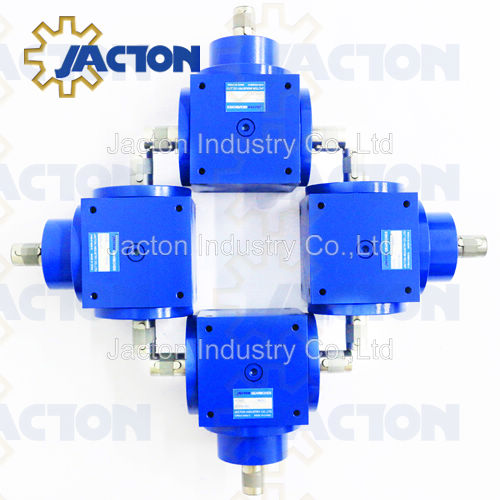

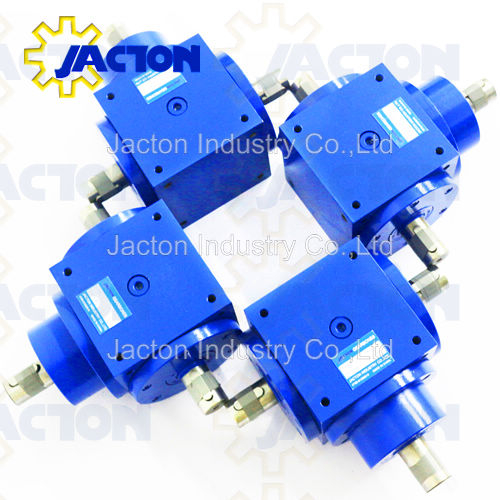

JTP140
JACTON
Descrição do produto
Caixa de engrenagens cônicas compacta de ângulo reto Define o padrão para transmissões de engrenagens cônicas em espiral 1:1, 2:1, 3:1, 4:1 e 5:1. Cada componente é usinado com precisão, inspecionado e cuidadosamente montado. Estas caixas de engrenagens de ângulo reto são silenciosas em operação devido ao cuidado especial tomado na fabricação e montagem. Nossas caixas de engrenagens de esquadria de 90° são engrenagens cônicas em espiral compactas e confiáveis, projetadas com precisão para uma transferência confiável e econômica de velocidade ou potência.
As engrenagens cônicas em espiral possuem dentes curvos para melhorar o contato e reduzir a quantidade de vibração e ruído gerado quando a engrenagem se move em altas velocidades. A flexibilidade e a tração aprimorada deste projeto também tornam as caixas de engrenagens cônicas em espiral uma excelente opção para aplicações de alto volume e aquelas que envolvem planos íngremes ou variados.

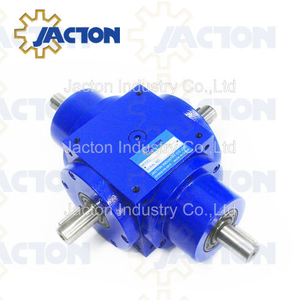

* JTP140: Entrada de eixo sólido, saída de eixo sólido.
* JTPH140: Entrada de eixo sólido, saída de eixo oco com rasgo de chaveta.

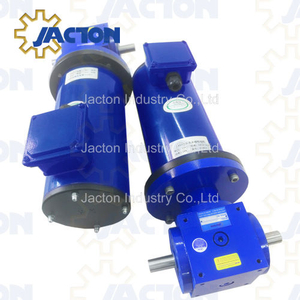

* JTPF140: Flange do motor de entrada (IEC), saída de eixo sólido.
* JTPG140: Flange do motor de entrada (IEC), saída de eixo oco com rasgo de chaveta.
Principais recursos
* Design ultracompacto. Carcaça simétrica usinada em toda a volta e furos roscados em toda a volta para montagem universal, 6 posições de montagem possíveis.
* As relações de transmissão de 1:1, 2:1, 3:1, 4:1 e 5:1 são reais.
* Potências nominais de até 24 kW. Classificações de torque até 150 Nm
* Eficiência média da transmissão de engrenagens de até 94%.
* Configurações de 2 vias, 3 vias e 4 vias. 5 vias personalizadas. Permite eixos horizontais e verticais.
* Eixo sólido, eixo oco e montagem direta no motor ou através de flanges do motor.
* Vários arranjos de eixos, direções de rotação e posições de montagem disponíveis.
* Alta eficiência, alta capacidade de tra smissão, baixa folga, operação silenciosa, baixa temperatura de funcionamento e longa vida útil.
Material do produto
Usamos os melhores materiais para garantir o desempenho e a vida útil da caixa de engrenagens cônica compacta de ângulo reto que você adquiriu.
* Carcaça: Ferro fundido HT250, carcaça fundida de alta resistência ou liga de alumínio. Aço inoxidável personalizado 304 ou 316.
* Engrenagens cônicas em espiral: liga de aço resistente de alta pureza 20CrMnTi, cementação e têmpera, endurecidas e lapidadas em pares.
* Eixo de entrada e eixo de saída: Liga de aço 40Cr endurecido e revenido como padrão. Aço inoxidável personalizado 304 ou 316.
* Rolamento: Equipado com rolamentos de rolos cônicos com grande capacidade de carga. Rolamentos reforçados personalizados para maior carga radial e axial. Aço inoxidável personalizado 304.
* Vedações de óleo: Vedação de óleo de lábio duplo, à prova de poeira e vazamento de óleo.
* Lubrificantes: Aplicações com altas velocidades e/ou alto ciclo de trabalho diário, recomenda-se a lubrificação com óleo de engrenagem #320. Porém, para aplicações com baixa velocidade de entrada e baixo ciclo de trabalho diário, recomenda-se graxa de lítio #0 ou #00. Todos os modelos de redutores em liga de alumínio (JTP65 - JTP140) com graxa de lítio #00 para lubrificação. Nota: Para velocidades de entrada de 1.500 rpm, pode ser necessária uma mudança no nível de óleo em combinação com um respiro (ventilação).
Download
Especificações | Desenhos Dimensionais | Guia de seleção | Catálogo
Caso de aplicação
Essas caixas de engrenagens cônicas compactas de ângulo reto são especialmente projetadas para eixos de rotação rápida, como indústria de celulose e papel, processamento de alimentos, indústria off-shore, indústria de mineração e mineral, acionamentos de máquinas de papel, acionamentos de despolpadores, sopradores, bombas, acionamentos de bombas de vácuo, estações de bombas de inundação, máquinas de enchimento, elevadores, transportadores helicoidais leves, correias transportadoras leves, sopradores, pequenos agitadores, máquinas de controle, linhas de montagem, acionamentos auxiliares para máquinas-ferramentas, centrífugas e máquinas de embalagem.
