| इस मैटर बेवल गियरबॉक्स को सर्पिल बेवल गियरबॉक्स, सर्पिल बेवल गियर ड्राइव, सर्पिल बेवल गियर रिड्यूसर, राइट एंगल मैटर गियरबॉक्स या 90 डिग्री बेवल गियरबॉक्स के रूप में भी जाना जाता है। सर्पिल बेवल गियर उच्च संचरण क्षमता और उच्च दक्षता प्रदान करता है। राइट एंगल गियरबॉक्स एप्लिकेशन: 90 डिग्री के रिड्यूसर का उपयोग दर्जनों उद्योगों में टोक़ को बदलने और ड्राइव घटकों में गति को बदलने के लिए किया जाता है। कोई भी उपयोग जो गति या शक्ति के विश्वसनीय हस्तांतरण की मांग करता है। राइट एंगल पावर ट्रांसमिशन गियरबॉक्स में एक पूरी तरह से संलग्न आवास की सुविधा है जो यह सुनिश्चित करता है कि इसके आंतरिक गियर संरेखण से बाहर नहीं निकलेंगे, जाम नहीं करेंगे, और दूषित पदार्थों से प्रभावित नहीं होंगे। | |||||||||

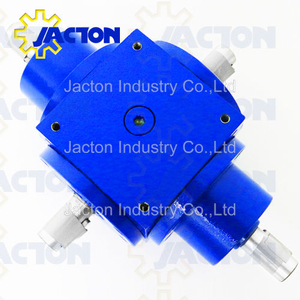

JTP140
जेकटॉन
उत्पाद वर्णन
कॉम्पैक्ट राइट एंगल बेवल गियरबॉक्स 1: 1, 2: 1, 3: 1, 4: 1 और 5: 1 सर्पिल बेवल गियर ड्राइव के लिए मानक सेट करता है। प्रत्येक घटक सटीक मशीनीकृत, निरीक्षण किया जाता है और फिर सावधानी से इकट्ठा होता है। विनिर्माण और विधानसभा में ली गई विशेष देखभाल के कारण ये राइट एंगल गियर ड्राइव बॉक्स संचालन में शांत हैं। हमारे 90 ° मैटर गियरबॉक्स कॉम्पैक्ट और विश्वसनीय सर्पिल बेवल गियर ड्राइव हैं जो गति या शक्ति के भरोसेमंद, किफायती हस्तांतरण के लिए सटीक रूप से डिज़ाइन किए गए हैं।
सर्पिल बेवल गियर ने संपर्क में सुधार करने के लिए दांतों को घुमावदार किया है और जब गियर उच्च गति से चलने पर कंपन और शोर की मात्रा को कम करता है। इस डिजाइन का लचीलापन और बढ़ाया कर्षण भी सर्पिल बेवल गियरबॉक्स को उच्च-मात्रा वाले अनुप्रयोगों और खड़ी या अलग-अलग विमानों को शामिल करने वाले लोगों के लिए एक उत्कृष्ट विकल्प बनाता है।
* JTP140: ठोस शाफ्ट इनपुट, ठोस शाफ्ट आउटपुट।
* JTPH140: सॉलिड शाफ्ट इनपुट, कीवे के साथ खोखले शाफ्ट आउटपुट।
* JTPF140: इनपुट मोटर निकला हुआ किनारा (IEC), ठोस शाफ्ट आउटपुट।
* JTPG140: इनपुट मोटर निकला हुआ किनारा (IEC), कीवे के साथ खोखले शाफ्ट आउटपुट।
मुख्य विशेषताएं
* अल्ट्रा कॉम्पैक्ट डिज़ाइन। ऑलराउंड मशीनीकृत सममित आवास, और सार्वभौमिक बढ़ते, 6 संभावित बढ़ते पदों के लिए ऑल-राउंड टैप किए गए छेद।
* 1: 1, 2: 1, 3: 1, 4: 1 और 5: 1 के गियर अनुपात वास्तविक हैं।
* पावर रेटिंग 24 किलोवाट तक। 150 एनएम तक टोक़ रेटिंग
* गियर ट्रांसमिशन औसत दक्षता 94%तक।
* 2-वे, 3-वे और 4-वे कॉन्फ़िगरेशन। कस्टम 5-वे। दोनों क्षैतिज और ऊर्ध्वाधर शाफ्ट की अनुमति देता है।
* ठोस शाफ्ट, खोखले शाफ्ट, और डायरेक्ट मोटर माउंट या मोटर फ्लैंग्स के माध्यम से।
* विभिन्न शाफ्ट व्यवस्थाएं, रोटेशन दिशाएं और बढ़ते स्थान उपलब्ध हैं।
* उच्च दक्षता, उच्च संचरण क्षमता, कम बैकलैश, नीरव संचालन, कम चल रहे तापमान और लंबी सेवा जीवन।
उत्पाद सामग्री
हम आपके द्वारा खरीदे गए कॉम्पैक्ट राइट एंगल बेवल गियरबॉक्स के प्रदर्शन और जीवनकाल की गारंटी के लिए सर्वश्रेष्ठ सामग्रियों का उपयोग करते हैं।
* आवास: HT250 कास्ट आयरन, हाई-स्ट्रेंथ कास्टिंग हाउसिंग, या एल्यूमीनियम मिश्र धातु। कस्टम स्टेनलेस स्टील 304 या 316।
* सर्पिल बेवल गियर: उच्च शुद्धता बीहड़ मिश्र धातु स्टील 20crmnti, कार्बोबेरिंग और शमन, केस कठोर और जोड़े में लपेटते हैं।
* इनपुट शाफ्ट और आउटपुट शाफ्ट: मानक के रूप में कठोर और टेम्पर्ड मिश्र धातु स्टील 40CR। कस्टम स्टेनलेस स्टील 304 या 316।
* असर: भारी भार क्षमता के साथ पतला रोलर बीयरिंग से सुसज्जित। उच्च रेडियल और अक्षीय लोड के लिए कस्टम प्रबलित बीयरिंग। कस्टम स्टेनलेस स्टील 304।
* तेल सील: डबल-लिप तेल सील, उच्च धूल-प्रूफ और तेल रिसाव प्रमाण।
* स्नेहक: उच्च गति और/या उच्च दैनिक शुल्क चक्र, गियर तेल #320 स्नेहन के साथ अनुप्रयोग की सिफारिश की जाती है। लेकिन कम इनपुट गति और कम दैनिक ड्यूटी चक्र, #0 या #00 लिथियम ग्रीस के साथ एप्लिकेशन की सिफारिश की जाती है। सभी एल्यूमीनियम मिश्र धातु गियरबॉक्स मॉडल (JTP65 - JTP140) स्नेहन के लिए #00 लिथियम ग्रीस के साथ। नोट: इनपुट गति के लिए 1500 आरपीएम एक सांस (वेंट) के साथ संयोजन में तेल स्तर में परिवर्तन की आवश्यकता हो सकती है।
डाउनलोड करना
Speficications | आयामी चित्र | चयन गाइड | सूची
अनुप्रयोग मामला
ये कॉम्पैक्ट राइट एंगल बेवल गियरबॉक्स विशेष रूप से तेजी से घूर्णन शाफ्ट जैसे कि लुगदी और कागज उद्योग, खाद्य प्रसंस्करण, ऑफ-शोर उद्योग, खनन और खनिज उद्योग, पेपर मशीन ड्राइव, पेपर ड्राइव, पल्पर ड्राइव, ब्लोअर, पंप, वैक्यूम पंप ड्राइव, बाढ़ पंप स्टेशनों, भरने वाली मशीनों, एलेवेटर्स, लाइट कनवॉर, लाइट कन्वॉयर, लाइट कन्वॉरर, लाइट कन्वॉरर, लाइट कन्वॉयर, लाइट कन्वॉयर्स, लाइट कन्वॉरर, लाइट कन्वेयर, लाइट कन्वेयर, लाइट कन्वॉरर, लाइट कनवॉर, लाइट कन्वॉरर, लाइट कन्वॉरर, लाइट कन्वॉयर उपकरण, सेंट्रीफ्यूज और पैकेजिंग मशीनरी।
पैकेजिंग और शिपिंग
* 100% मानक निर्यात प्लाईवुड मामलों (नि: शुल्क धूमन के साथ अंतर्राष्ट्रीय निर्यात मानक लकड़ी की सामग्री)।
* एक्सप्रेस (AIR): FedEx, DHL, UPS, TNT द्वारा ग्राहकों की कंपनी के लिए कारखाना। Incoterms: Exw, ddu।
* समुद्री माल: पोत द्वारा गंतव्य बंदरगाह के लिए कारखाना। Incoterms: CIF, FOB, EXW, CFR।
* एयर फ्रेट: हवाई जहाज द्वारा गंतव्य हवाई अड्डे के लिए कारखाना। Incoterms: CFR, EXW, FCA, CPT, CIP।
* अतिरिक्त विकल्प (डोर टू डोर): ट्रेन परिवहन, ट्रक परिवहन, महासागर शिपिंग।
