| Questo riduttore conico a spirale è noto anche come riduttore conico a spirale, riduttore conico a spirale, riduttore conico a spirale, riduttore obliquo ad angolo retto o riduttore conico a 90 gradi. L'ingranaggio conico a spirale offre un'elevata capacità di trasmissione e un'elevata efficienza. Applicazioni del riduttore ad angolo retto: i riduttori a 90 gradi vengono utilizzati in dozzine di settori per modificare la coppia e la velocità nei componenti di trasmissione. Qualsiasi utilizzo che richieda il trasferimento affidabile di velocità o potenza. I riduttori di trasmissione di potenza ad angolo retto sono dotati di un alloggiamento completamente chiuso che garantisce che gli ingranaggi interni non si disallineino, non si inceppino e non siano influenzati da contaminanti. | |||||||||
JTP140
JACTON
Descrizione del prodotto
Riduttore angolare conico compatto Stabilisce lo standard per gli ingranaggi conici a spirale 1:1, 2:1, 3:1, 4:1 e 5:1. Ogni componente è lavorato con precisione, ispezionato e quindi accuratamente assemblato. Queste scatole di trasmissione ad angolo retto sono silenziose durante il funzionamento grazie alla particolare cura posta nella produzione e nell'assemblaggio. I nostri riduttori obliqui a 90° sono compatti e affidabili ingranaggi conici a spirale progettati appositamente per un trasferimento affidabile ed economico di velocità o potenza.
Gli ingranaggi conici a spirale hanno denti curvi per migliorare il contatto e ridurre la quantità di vibrazioni e rumore generati quando l'ingranaggio si muove ad alte velocità. La flessibilità e la trazione migliorata di questo design rendono inoltre i riduttori conici a spirale un'opzione eccellente per le applicazioni ad alto volume e quelle che coinvolgono piani ripidi o variabili.
* JTP140: ingresso albero pieno, uscita albero pieno.
* JTPH140: ingresso albero pieno, uscita albero cavo con chiavetta.
* JTPF140: flangia motore di ingresso (IEC), uscita albero pieno.
* JTPG140: flangia motore di ingresso (IEC), uscita albero cavo con chiavetta.
Caratteristiche principali
* Design ultra compatto. Alloggiamento simmetrico lavorato su tutto il perimetro e fori filettati su tutto il perimetro per il montaggio universale, 6 possibili posizioni di montaggio.
* I rapporti di trasmissione 1:1, 2:1, 3:1, 4:1 e 5:1 sono quelli reali.
* Potenze fino a 24 kW. Valori di coppia fino a 150 Nm
* Efficienza media della trasmissione ad ingranaggi fino al 94%.
* Configurazioni a 2 vie, 3 vie e 4 vie. Personalizzato a 5 vie. Permette sia alberi orizzontali che verticali.
* Albero pieno, albero cavo e montaggio motore diretto o tramite flange motore.
* Disponibili varie disposizioni di alberi, direzioni di rotazione e posizioni di montaggio.
* Alta efficienza, elevata capacità di trasmissione, gioco ridotto, funzionamento silenzioso, bassa temperatura di funzionamento e lunga durata.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata del cambio conico ad angolo retto compatto che hai acquistato.
* Alloggiamento: ghisa HT250, alloggiamento in fusione ad alta resistenza o lega di alluminio. Acciaio inossidabile personalizzato 304 o 316.
* Ingranaggi conici a spirale: acciaio legato robusto di elevata purezza 20CrMnTi, cementato e temprato, cementato e lappato in coppia.
* Albero di ingresso e albero di uscita: acciaio legato 40Cr temprato e rinvenuto di serie. Acciaio inossidabile personalizzato 304 o 316.
* Cuscinetto: dotato di cuscinetti a rulli conici con capacità di carico pesante. Cuscinetti rinforzati personalizzati per un carico radiale e assiale più elevato. Acciaio inossidabile personalizzato 304.
* Paraolio: paraolio a doppio labbro, ad alta resistenza alla polvere e a prova di perdite d'olio.

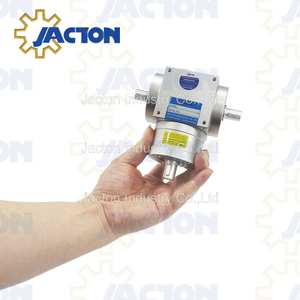

* Lubrificanti: per applicazioni con velocità elevate e/o cicli di lavoro giornalieri elevati, si consiglia la lubrificazione con olio per ingranaggi n. 320. Tuttavia, per le applicazioni con bassa velocità di ingresso e ciclo di lavoro giornaliero ridotto, si consiglia grasso al litio n. 0 o n. 00. Tutti i modelli di riduttori in lega di alluminio (JTP65 - JTP140) con grasso al litio n. 00 per la lubrificazione. Nota: per velocità di ingresso di 1500 giri/min potrebbe essere necessario un cambiamento del livello dell'olio in combinazione con uno sfiato.
Scaricamento
Specifiche | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione
Questi riduttori conici ad angolo retto compatti sono appositamente progettati per alberi a rotazione rapida come l'industria della pasta e della carta, la lavorazione alimentare, l'industria off-shore, l'industria mineraria e mineraria, azionamenti di macchine per la carta, azionamenti per pulper, soffianti, pompe, azionamenti per pompe a vuoto, stazioni di pompaggio per inondazioni, macchine riempitrici, elevatori, trasportatori a coclea leggeri, nastri trasportatori leggeri, soffianti, piccoli agitatori, macchine di controllo, linee di assemblaggio, azionamenti ausiliari per macchine utensili, centrifughe e macchinari per l'imballaggio.
Imballaggio e spedizione
* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
