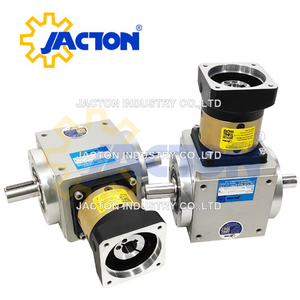

Servoversnellingsbakken met hoge precisie JTV110

Productbeschrijving

JTV110 haakse spiraalvormige servoversnellingsbakken Nominaal uitgangskoppel (Nm): maximaal 150 Nm, precisiespeling: 6-10 arcmin, efficiëntie: 94% -97%, nominale ingangssnelheid 3000 tpm, maximale ingangssnelheid 6000 tpm. De JTV110 servo-conische tandwielkasten zijn een combinatie van planetaire tandwielkasten met kegelwielkasten, waarbij de kegelwielkasten als uitgaande as fungeren. Er is een breed scala aan motoradapters beschikbaar voor installatie op vrijwel alle servomotoren. Deze servoreductoren zijn ideaal voor gebruik in toepassingen die een hoge dynamische en positionerende bewegingscontrole vereisen. De compacte en stijve ontwerp-precieze haakse versnellingsbakken zorgen voor goede prestaties en zijn tegelijkertijd ruimtebesparend en gewichtsefficiënt. Levenslang gesmeerd en IP65-afdichting is vrijwel onderhoudsvrij onder normale bedrijfsomstandigheden gedurende 20.000 uur. De spiraalvormige kegeltandwielen in deze versnellingsbakken komen samen in een hoek van 90 graden om de richtingskracht langs een rechte hoek over te brengen in plaats van in lijn, waardoor ze een grote verscheidenheid aan toepassingen hebben.

* JTV110-S2: Ingang massieve as, uitgang dubbele massieve assen.

* JTV11 0-K1: massieve asinvoer, dubbele holle asuitgang.

* JTV11 0-K2: massieve asinvoer, dubbele holle assen met krimpschijvenuitvoer.

* JTV11 0-L: Ingang massieve as, Uitgang enkele massieve as (links).

* JTV11 0-R: Ingang massieve as, Uitgang enkele massieve as (rechts).

* JTV110-LM: massieve asinvoer, dubbele massieve asuitgang (links en inline).

* JTV110-RM: massieve asinvoer, dubbele massieve asuitgang (rechts en inline).

* JTV110-4M: Ingang massieve as, uitgang drie massieve assen.

* JTVF110-S2: Motorflensingang (servomotor of stappenmotor), uitgang met dubbele massieve assen.

* JTVF110-K1: Motorflensingang (servomotor of stappenmotor), uitgang met dubbele holle assen.

* JTVF110-K2: Motorflensingang (servomotor of stappenmotor), dubbele holle assen met krimpschijvenuitgang.

* JTVF110-L: Motorflensingang (servomotor of stappenmotor), uitgang met enkele massieve as (links).

* JTVF110-R: Motorflensingang (servomotor of stappenmotor), uitgang met enkele massieve as (rechts).

* JTVF110-LM: Motorflensingang (servomotor of stappenmotor), uitgang met dubbele massieve assen (links en inline).

* JTVF110-RM: Motorflensingang (servomotor of stappenmotor), uitgang met dubbele massieve assen (rechts en inline).

* JTVF110-4M: Motorflensingang (servomotor of stappenmotor), uitgang met drie massieve assen.



Belangrijkste kenmerken

1. Compacte structuur, integratie van een behuizing van gelegeerd aluminium om de maximale stijfheid en corrosieweerstand te garanderen, en eenvoudig te monteren met meerdere nauwkeurig bewerkte oppervlakken.
2. Er worden hoogwaardige spiraalvormige kegeltandwielen gebruikt, met een geoptimaliseerd ontwerp, het contacttandoppervlak van een uniforme belasting, een toelaatbaar hoog koppel.
3. Spiraalvormige kegeloverbrengingsverhoudingen: 1:1 en 2:1 (1-traps). 3:1, 4:1, 5:1, 6:1, 8:1 en 10:1 (2-traps). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3-traps).
4. Hoge operationele efficiëntie meer dan 97% (3-traps), 94% (1-traps, 2-traps)
5. Het tandwiel is gemaakt van hoogwaardig gelegeerd staal, carburerend, slijpprecisie.
6. Het ontwerp van de uitgaande en ingaande as van meervoudig gelegeerd staal is van toepassing op verschillende industriële vereisten.
7. Het vereenvoudigde structuurontwerp met hoog koppel en lage speling is van toepassing op toepassingen van precisieservo's.
8. Eenvoudige montage, laag geluidsniveau, weinig trillingen, onderhoudsvrij onder normale bedrijfsomstandigheden, geen noodzaak om het vet te vervangen en een lange levensduur.
9. Bijvoorbeeld: precisie-rotatie-asaandrijvingen, rijportaal en kolommen, asaandrijvingen voor materiaalbehandeling en industriële gebieden in de automatisering, lucht- en ruimtevaart, CNC, AGV, werktuigmachines en robotica.
