| Dört tahrik mili ve üç spiral konik dişliden oluşan spiral konik servo sınıfı dişli kutusu. Hat milli uygulamalar, üç tahrikli çıkış milli tek giriş ve manuel tahrik seçeneği gerektiren çift milli uygulamalar için uygundur. Servo dişli kutusu, torku artırırken ve servo moto'nun çıkış mili hızını azaltırken motorun çıkış hızını azaltmak için farklı boyutlarda ve diş sayılarında dişlilerden oluşan bir sistem kullanan mekanik bir cihazdır. Servo dişli kutuları verimliliğin ve hassasiyetin arttırılması açısından hayati öneme sahiptir. Servo Redüktörler kullanılan dişli tipine göre farklılık gösterir. Dişli düzeni hassasiyeti (boşlukla ölçülür), mevcut oranları ve giriş-çıkış şaftının konfigürasyonunu etkiler. Servo dişli kutuları birçok hassas otomasyon uygulamasında kullanılmaktadır. Bunlar, tahrik kayışı aktüatörleri, bilyalı vidalar, konveyörler, kremayer ve pinyon ve döner tablalar gibi uygulamaları içerebilir. | |||||||||
JTV110
JAKTON
Ürün Açıklaması

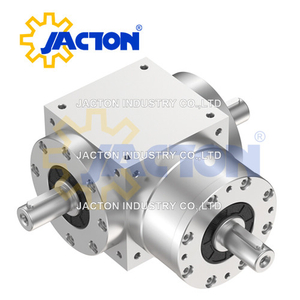

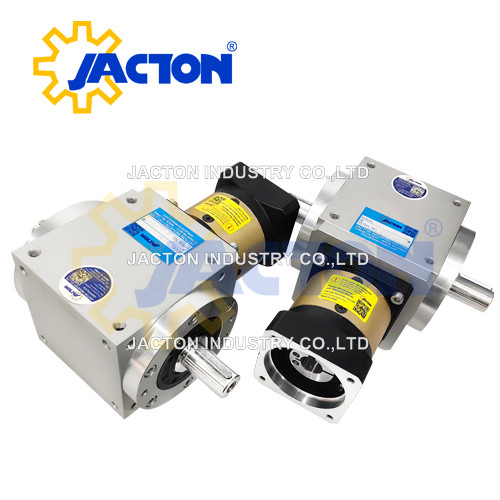

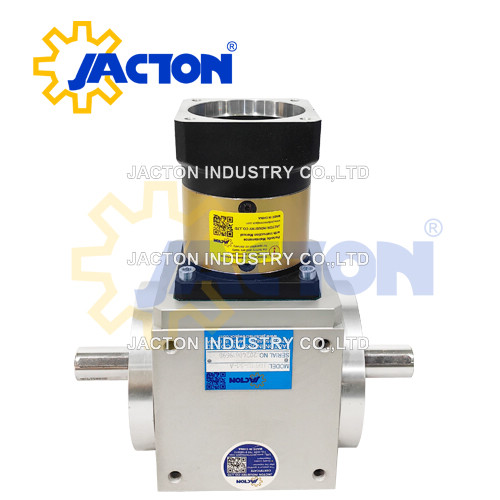

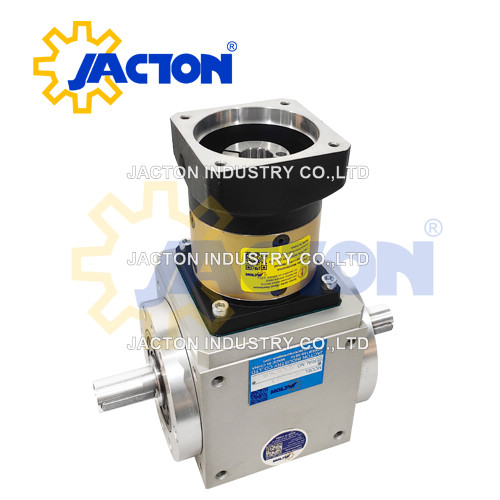

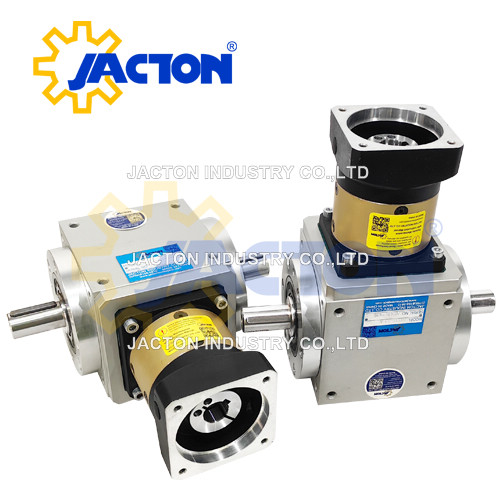

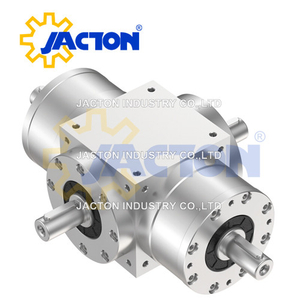

JTV110 Dik Açılı Spiral Konik Servo Redüktörler Nominal Çıkış Torku (Nm): maksimum 150Nm, Hassas Boşluk: 6-10 arkmin, Verimlilik: %94-%97, Nominal Giriş Hızı 3000rpm, Maksimum Giriş Hızı 6000rpm. JTV110 Servo Spiral Konik Dişli Kutuları, konik dişli kutularının çıkış mili olarak görev yaptığı planet dişli kutularının konik dişli kutuları ile birleşimidir. Hemen hemen tüm servo motorlara kurulum için geniş bir motor adaptörü yelpazesi mevcuttur. Bu servo dişli kutuları, yüksek dinamik ve konumlandırma hareketi kontrolü gerektiren uygulamalarda kullanım için idealdir. Kompakt ve sağlam tasarımlı hassas dik açılı dişli kutuları, yerden tasarruf ve ağırlık tasarrufunun yanı sıra iyi performans sağlar. Ömür boyu yağlanmış ve IP65 sızdırmazlık, normal çalışma koşullarında 20.000 saat boyunca neredeyse hiç bakım gerektirmeden fayda sağlar. Bu dişli kutularındaki spiral konik dişliler, yön kuvvetini hat içi yerine dik açı boyunca aktarmak için 90 derecelik açılarda buluşur ve bu da onlara çok çeşitli uygulamalar sağlar.
* JTV110-S2: Katı Şaft Girişi, Çift Katı Şaft Çıkışı.
* JTV11 0-K1: Katı Şaft Girişi, Çift Delikli Şaft Çıkışı.
* JTV11 0-K2: Katı Mil Girişi, Büzülme Disk Çıkışlı Çift Delikli Mil.
* JTV11 0-L: Katı Mil Girişi, Tek Katı Mil Çıkışı (Sol).
* JTV11 0-R: Katı Mil Girişi, Tek Katı Mil Çıkışı (Sağ).
* JTV110-LM: Katı Şaft Girişi, Çift Katı Şaft Çıkışı (Sol ve Sıralı).
* JTV110-RM: Katı Şaft Girişi, Çift Katı Şaft Çıkışı (Sağ ve Sıralı).
* JTV110-4M: Katı Mil Girişi, Üç Katı Mil Çıkışı.

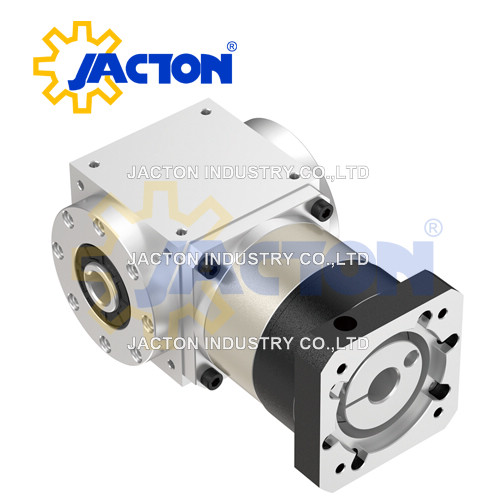

* JTVF110-S2: Motor Flanş Girişi (Servo Motor veya Step Motor), Çift Katı Mil Çıkışı.
* JTVF110-K1: Motor Flanş Girişi (Servo Motor veya Step Motor), Çift Delikli Mil Çıkışı.

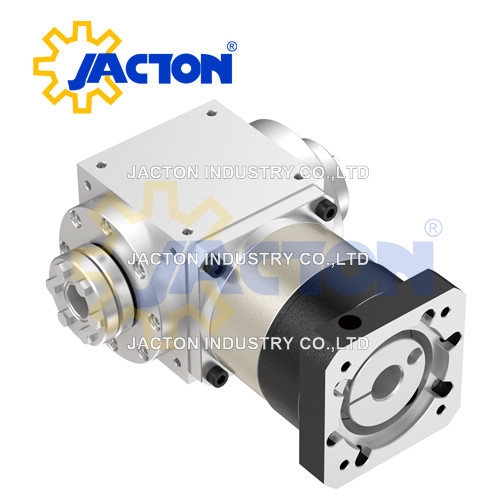

* JTVF110-K2: Motor Flanş Girişi (Servo Motor veya Step Motor), Büzülme Disk Çıkışlı Çift Delikli Mil.
* JTVF110-L: Motor Flanş Girişi (Servo Motor veya Step Motor), Tek Katı Mil Çıkışı (Sol).
* JTVF110-R: Motor Flanş Girişi (Servo Motor veya Step Motor), Tek Katı Mil Çıkışı (Sağ).
* JTVF110-LM: Motor Flanş Girişi (Servo Motor veya Step Motor), Çift Katı Mil Çıkışı (Sol ve Sıralı).
* JTVF110-RM: Motor Flanş Girişi (Servo Motor veya Step Motor), Çift Katı Mil Çıkışı (Sağ ve Sıralı).
* JTVF110-4M: Motor Flanş Girişi (Servo Motor veya Step Motor), Üç Katı Mil Çıkışı.
Ana Özellikler
1. Kompakt yapı, maksimum sertlik ve korozyon direnci sağlamak için alaşımlı alüminyum gövdenin entegrasyonu ve çoklu hassas işlenmiş yüzey ile montajı kolaydır.
2. Optimizasyon tasarımı, düzgün yükün temas diş yüzeyi, izin verilen yüksek tork çıkışı ile yüksek kaliteli spiral konik dişliler kullanılır.
3. Spiral konik dişli dişli oranları: 1:1 ve 2:1(1 aşamalı). 3:1, 4:1, 5:1, 6:1, 8:1 ve 10:1 (2 aşamalı). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3 aşamalı).
4. Yüksek çalışma verimliliği %97'den (3 aşamalı), %94'ten (1 aşamalı, 2 aşamalı)
5. Dişli, yüksek mukavemetli alaşımlı çelikten karbürleme, taşlama hassasiyetinden yapılmıştır.
6. Çoklu alaşımlı çelik çıkış ve giriş milinin tasarımı çeşitli endüstriyel gereksinimlere uygulanır.
7. Yüksek torklu ve düşük boşluklu basitleştirilmiş yapı tasarımı, hassas servo uygulamaları için geçerlidir.
8. Kolay montaj, düşük gürültü, düşük titreşim, normal çalışma koşullarında bakım gerektirmez, gres değiştirmeye gerek yoktur ve uzun ömürlüdür.
9. Örneğin: hassas döner eksen sürücüleri, gezer köprü ve sütunlar, malzeme taşıma eksen sürücüleri ve otomasyon, havacılık, CNC, AGV, takım tezgahı ve robot bilimindeki endüstriyel alanlar.
Ürün Malzemesi
Satın aldığınız Dik Açılı Servo Redüktörlerin performansını ve ömrünü garanti etmek için en iyi malzemeleri kullanıyoruz.
* Muhafaza: Kompakt yapı, maksimum sağlamlık ve korozyon direnci sağlamak için alaşımlı alüminyum gövdenin entegrasyonu ve çoklu hassas işlenmiş yüzey ile montajı kolaydır.
* Spiral Konik Dişliler: Optimizasyon tasarımı, düzgün yükün temas diş yüzeyi, izin verilen yüksek tork çıkışı ile yüksek kaliteli spiral konik dişliler kullanılır.
* Giriş Mili ve Çıkış Mili: Standart olarak sertleştirilmiş ve temperlenmiş alaşımlı çelik 40Cr.
* Rulman: Ağır yük kapasiteli Konik Makaralı Rulmanlar ile donatılmıştır. Daha yüksek radyal ve eksenel yük için özel olarak güçlendirilmiş rulmanlar. Özel Paslanmaz Çelik 304.
* Yağ Keçeleri: Çift dudaklı Yağ Keçesi, Yüksek Toz geçirmez ve Yağ sızdırmaz.
* Yağlayıcılar: Yağlama için #00 lityum gres.
İndirmek
Özellikler | Boyutlu Çizimler | Seçim Kılavuzu | Katalog
Uygulama Örneği
Hassas Uygulamalara Yönelik Bu Dik Açılı Servo Redüktörler. Örneğin: hassas döner eksen sürücüleri, gezer köprü ve sütunlar, malzeme taşıma eksen sürücüleri ve otomasyon, havacılık, CNC, AGV, takım tezgahı ve robot bilimindeki endüstriyel alanlar.
