| Boîte de vitesses servomodées coniques en spirale construite avec quatre arbres d'entraînement et trois engrenages conduits en spirale. Convient pour les applications d'arbre de ligne, l'entrée unique avec trois arbres de sortie entraînés et les applcitions à double arbre qui nécessitent une option de conduite manuelle. Une boîte de vitesses servo est un dispositif mécanique qui utilise un système de vitesses de différentes tailles et dénombrements de dents pour diminuer la vitesse de sortie d'un moteur tout en augmentant le couple et en réduisant la vitesse de l'arbre de sortie de Servo Moto. Les boîtes de vitesses de servo sont essentielles pour augmenter l'efficacité et la précision. Les boîtes de vitesses de servo diffèrent par le type d'engrenage utilisé. L'engrenage affecte la précision (mesurée par contrecoup), les ratios disponibles et la configuration de l'arbre d'entrée / de sortie. Les boîtes de vitesses Servo sont utilisées dans de nombreuses applications d'automatisation de précision. Ceux-ci peuvent inclure des applications telles que: actionneurs de ceinture de conduite, vis à billes, convoyeurs, rack et pignon et tables rotatives. | |||||||||
Jtv110
Jacton
Description du produit

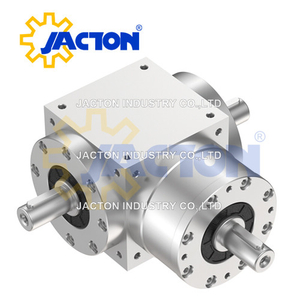

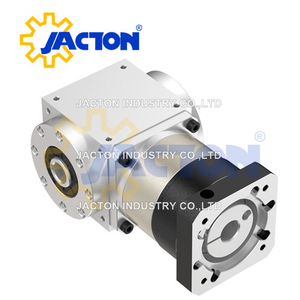

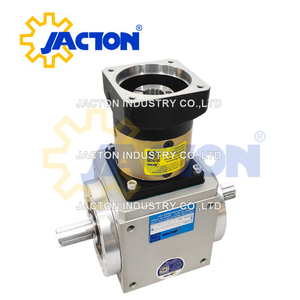

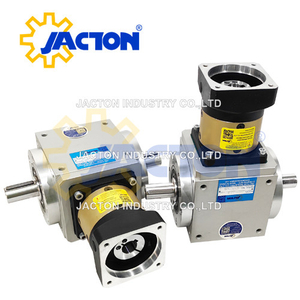

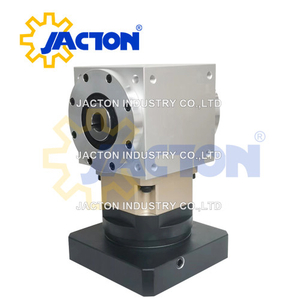

JTV110 Boîtes de vitesses de servo de biseau de spirale à angle droit Corque de sortie nominal (nm): 150 nm maximum, contrecoup de précision: 6-10 arcmin, efficacité: 94% -97%, vitesse d'entrée nominale 3000 tr / min, vitesse d'entrée maximale 6000rpm. Les boîtes de vitesses conduites en spirale JTV110 sont combinées de boîtes de vitesses planétaires avec des boîtes de vitesses coniques, où les boîtes de vitesses coniques fonctionnent comme arbre de sortie. Une large gamme d'adaptateurs de moteur est disponible pour l'installation pour pratiquement tous les servomoteurs. Ces boîtes de vitesses Servo sont idéales pour une utilisation dans des applications qui nécessitent un contrôle de mouvement dynamique et de positionnement élevé. Les boîtes de vitesses compactes et rigides à angle droit précise garantissent de bonnes performances avec une économie d'espace et un poids efficace en même temps. Lubrifié pour la vie et le bénéfice d'étanchéité IP65 bénéficie pratiquement sans maintenance dans des conditions de fonctionnement normales pendant 20 000 heures. Les engrenages coniques en spirale dans ces boîtes de vitesses se réunissent à des angles à 90 degrés pour transférer la force directionnelle le long d'un angle droit plutôt qu'en ligne, ce qui leur donne une grande variété d'applications.
* JTV110-S2: Entrée d'arbre solide, sortie à double arbre solide.
* JTV11 0-K1: entrée d'arbre solide, sortie des arbres creux doubles.
* JTV11 0-K2: entrée d'arbre solide, arbres doubles creux avec sortie de disques rétrécisse.
* JTV11 0-L: entrée d'arbre solide, sortie d'arbre solide unique (à gauche).
* JTV11 0-R: Entrée d'arbre solide, sortie d'arbre solide unique (à droite).
* JTV110-LM: Entrée d'arbre solide, sortie à double arbre solide (gauche et en ligne).
* JTV110-RM: Entrée d'arbre solide, sortie des arbres à double solide (droite et en ligne).
* JTV110-4M: Entrée d'arbre solide, trois arbres solides Sortie.
* JTVF110-S2: Entrée de bride de moteur (moteur servomoteur ou moteur pas à pas), sortie des arbres à double solide.
* JTVF110-K1: Entrée de bride de moteur (moteur servomoteur ou moteur pas à pas), sortie des arbres creux doubles.
* JTVF110-K2: Entrée de la bride de moteur (moteur servomoteur ou moteur pas à pas), arbres doubles creux avec sortie de disques rétrécisse.
* JTVF110-L: Entrée de bride de moteur (moteur servo ou moteur pas à pas), sortie d'arbre solide (à gauche).
* JTVF110-R: Entrée de bride de moteur (moteur servo ou moteur pas à pas), sortie d'arbre solide (à droite).
* JTVF110-LM: Entrée de bride de moteur (moteur servomoteur ou moteur pas à pas), sortie des arbres à double solide (gauche et en ligne).
* JTVF110-RM: Entrée de bride de moteur (moteur servomoteur ou moteur pas à pas), sortie des arbres à double solide (droite et en ligne).
* JTVF110-4M: Entrée de bride de moteur (moteur servomoteur ou moteur pas à pas), trois arbres solides Sortie.
Caractéristiques principales
1. Structure compacte, intégration du corps en aluminium en alliage pour assurer la rigidité maximale et la résistance à la corrosion, et facile à assembler avec une surface usinée de précision multiple.
2. Des engrenages conduits en spirale de haute qualité sont utilisés, avec une conception d'optimisation, la surface de la dent de contact d'une charge uniforme, une sortie de couple élevée.
3. Ratios d'engrenage des conduits en spirale: 1: 1 et 2: 1 (1 étage). 3: 1, 4: 1, 5: 1, 6: 1, 8: 1 et 10: 1 (2 étapes). 9: 1, 12: 1, 15: 1, 16: 1, 20: 1, 25: 1, 30: 1, 32: 1, 40: 1, 50: 1 (3 étapes).
4. Efficacité opérationnelle élevée de plus de 97% (3 étapes), 94% (1 étape, 2 étapes)
5. Le matériel est fait de carburation en acier en alliage à haute résistance, de précision de broyage.
6. La conception de la sortie en acier en alliage multiple et de l'arbre d'entrée s'applique à diverses exigences industrielles.
7. La conception de structure simplifiée avec un couple élevé et un réaction faible s'applique aux applications de la précision du servo.
8. Support facile, faible bruit, faible vibration, sans entretien dans des conditions de fonctionnement normales, pas besoin de remplacer la graisse et la durée de vie à longue durée de service.
9. Par exemple: les entraînements de l'axe rotatif de précision, les portiques de voyage et les colonnes, les entraînements d'axe de manutention et les zones industrielles en automatisation, aérospatiale, CNC, AGV, machine-outil et robotique.
Matériel produit
Nous utilisons les meilleurs matériaux pour garantir les performances et la durée de vie des boîtes de vitesses de servo à angle droit que vous avez achetées.
* Boîtier: structure compacte, intégration du corps en aluminium en alliage pour assurer la rigidité maximale et la résistance à la corrosion, et facile à assembler avec une surface usinée de précision multiple.
* Des engrenages coniques en spirale: les engrenages conduits en spirale de haute qualité sont utilisés, avec une conception d'optimisation, la surface de la dent de contact d'une charge uniforme, une sortie de couple élevée admissible.
* Arbre d'entrée et arbre de sortie: acier en alliage durci et trempé 40CR comme standard.
* Roulement: équipé de roulements à rouleaux effilés avec une forte capacité de charge. Roulements renforcés personnalisés pour une charge radiale et axiale plus élevée. Acier inoxydable personnalisé 304.
* Joints d'huile: joint d'huile à double location, épreuve élevée de la poussière et fuite d'huile.
* Lubrifiants: # 00 GRASSE DE LITHIUM POUR LUBRICATION.
Télécharger
Speficications | Dessins dimensionnels | Guide de sélection | Catalogue
Dossier de demande
Ces boîtes de vitesses de servo à angle droit pour les applications de précision. Par exemple: les entraînements des axes rotatifs de précision, les portes de voyage et les colonnes, les disques de manutention des matériaux et les zones industrielles en automatisation, aérospatiale, CNC, AGV, machine-outil et robotique.
