| Gearbox kelas servo bevel spiral dibuat dengan empat poros penggerak dan tiga roda gigi spiral bevel. Cocok untuk aplikasi poros garis, masukan tunggal dengan tiga poros keluaran yang digerakkan dan aplikasi poros ganda yang memerlukan opsi penggerak manual. Gearbox servo adalah perangkat mekanis yang menggunakan sistem roda gigi dengan berbagai ukuran dan jumlah gigi untuk menurunkan kecepatan keluaran motor sekaligus meningkatkan torsi dan mengurangi kecepatan poros keluaran servo moto. Gearbox servo sangat penting untuk meningkatkan efisiensi dan presisi. Gearbox Servo berbeda berdasarkan jenis gearing yang digunakan. Persneling mempengaruhi presisi (diukur dengan reaksi balik), rasio yang tersedia, dan konfigurasi poros input ke output. Gearbox servo digunakan dalam banyak aplikasi otomasi presisi. Ini dapat mencakup aplikasi seperti: aktuator sabuk penggerak, sekrup bola, konveyor, rak & pinion, dan meja putar. | |||||||||
JTV110
JAKTON
Deskripsi Produk

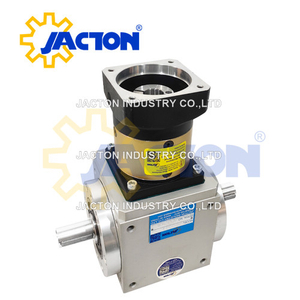

JTV110 Gearbox Servo Spiral Bevel Sudut Kanan Torsi Output Nominal (Nm): maksimum 150Nm, Serangan Balik Presisi: 6-10 arcmin, Efisiensi: 94%-97%, Kecepatan Input Nominal 3000rpm, Kecepatan Input Maksimum 6000rpm. Gearbox Servo Spiral Bevel JTV110 merupakan kombinasi gearbox planetary dengan gearbox bevel, dimana gearbox bevel berfungsi sebagai poros keluaran. Berbagai macam adaptor motor tersedia untuk dipasang di hampir semua motor servo. Gearbox servo ini ideal untuk digunakan dalam aplikasi yang memerlukan kontrol gerak dinamis dan pemosisian tinggi. Desain kompak dan kaku gearbox sudut kanan yang presisi memastikan kinerja yang baik dengan menghemat ruang dan menghemat berat pada saat yang bersamaan. Dilumasi seumur hidup dan manfaat penyegelan IP65 hampir bebas perawatan dalam kondisi pengoperasian normal selama 20.000 jam. Roda gigi spiral bevel di kotak roda gigi ini bertemu pada sudut 90 derajat untuk mentransfer gaya arah sepanjang sudut kanan, bukan sejajar, sehingga memberikan beragam aplikasi.
* JTV110-S2: Input Poros Padat, Output Poros Padat Ganda.
* JTV11 0-K1: Input Poros Padat, Output Poros Berongga Ganda.
* JTV11 0-K2: Input Poros Padat, Poros Berongga Ganda dengan Output Cakram Menyusut.
* JTV11 0-L: Input Poros Padat, Output Poros Padat Tunggal (Kiri).
* JTV11 0-R: Input Poros Padat, Output Poros Padat Tunggal (Kanan).
* JTV110-LM: Input Poros Padat, Output Poros Padat Ganda (Kiri & Sebaris).
* JTV110-RM: Input Poros Padat, Output Poros Padat Ganda (Kanan & Sebaris).
* JTV110-4M: Input Poros Padat, Output Tiga Poros Padat.
* JTVF110-S2: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Padat Ganda.
* JTVF110-K1: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Berongga Ganda.
* JTVF110-K2: Input Flange Motor (Motor Servo atau Motor Stepper), Poros Berongga Ganda dengan Output Cakram Penyusut.
* JTVF110-L: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Padat Tunggal (Kiri).
* JTVF110-R: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Padat Tunggal (Kanan).
* JTVF110-LM: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Padat Ganda (Kiri & Sebaris).
* JTVF110-RM: Input Flange Motor (Motor Servo atau Motor Stepper), Output Poros Padat Ganda (Kanan & Sebaris).
* JTVF110-4M: Input Flange Motor (Motor Servo atau Motor Stepper), Output Tiga Poros Padat.
Fitur Utama
1. Struktur kompak, integrasi bodi aluminium paduan untuk memastikan kekakuan maksimum dan ketahanan korosi, dan mudah dirakit dengan berbagai permukaan mesin presisi.
2. Roda gigi spiral bevel berkualitas tinggi digunakan, dengan desain optimalisasi, permukaan gigi kontak dengan beban seragam, keluaran torsi tinggi yang diijinkan.
3. Rasio roda gigi bevel spiral: 1:1 dan 2:1 (1 tahap). 3:1, 4:1, 5:1, 6:1, 8:1 dan 10:1 (2 tahap). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3 tahap).
4. Efisiensi pengoperasian yang tinggi lebih dari 97% (3 tahap), 94% (1 tahap, 2 tahap)
5. Roda gigi terbuat dari karburasi baja paduan berkekuatan tinggi, penggilingan presisi.
6. Desain poros keluaran dan masukan baja paduan ganda berlaku untuk berbagai kebutuhan industri.
7. Desain struktur yang disederhanakan dengan torsi tinggi dan reaksi rendah berlaku untuk aplikasi servo presisi.
8. Pemasangan mudah, kebisingan rendah, getaran rendah, bebas perawatan dalam kondisi pengoperasian normal, tidak perlu mengganti gemuk dan masa pakai yang lama.
9. Misalnya: penggerak sumbu putar presisi, gantri dan kolom perjalanan, penggerak sumbu penanganan material dan kawasan industri di bidang otomasi, dirgantara, CNC, AGV, peralatan mesin, dan robotika.
Bahan Produk
Kami menggunakan bahan terbaik untuk menjamin kinerja dan masa pakai Gearbox Servo Sudut Kanan yang Anda beli.
* Perumahan: Struktur kompak, integrasi bodi aluminium paduan untuk memastikan kekakuan maksimum dan ketahanan korosi, dan mudah dirakit dengan berbagai permukaan mesin presisi.
* Roda Gigi Spiral Bevel: Roda gigi spiral bevel berkualitas tinggi digunakan, dengan desain optimalisasi, permukaan gigi kontak dengan beban seragam, keluaran torsi tinggi yang diijinkan.
* Poros Masukan dan Poros Keluaran: Baja paduan yang dikeraskan dan ditempa 40Cr sebagai standar.
* Bearing : Dilengkapi dengan Tapered Roller Bearing dengan kapasitas beban yang berat. Bantalan yang diperkuat khusus untuk beban radial dan aksial yang lebih tinggi. Baja Tahan Karat Kustom 304.
* Segel Minyak: Segel Minyak Bibir Ganda, Tahan Debu Tinggi, dan Anti Bocor Minyak.
* Pelumas: Gemuk litium #00 untuk pelumasan.
Unduh
Spesifikasi | Gambar Dimensi | Panduan Seleksi | Katalog
Kasus Aplikasi
Gearbox Servo Sudut Kanan ini untuk Aplikasi Presisi. Misalnya: penggerak sumbu putar presisi, gantri dan kolom perjalanan, penggerak sumbu penanganan material, dan kawasan industri di bidang otomasi, dirgantara, CNC, AGV, peralatan mesin, dan robotika.
Pengemasan dan Pengiriman
* 100% kotak kayu lapis ekspor standar (bahan kayu standar ekspor internasional dengan fumigasi gratis).
* Express (Udara): Pabrik ke perusahaan pelanggan melalui FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Pengangkutan Laut: Pabrik ke pelabuhan tujuan dengan Kapal. Incoterms: CIF, FOB, EXW, CFR.
* Pengangkutan Udara: Pabrik ke bandara tujuan dengan Pesawat. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opsi Tambahan (Door to Door): Transportasi Kereta Api, Transportasi Truk, Pengiriman Laut.
