높은 정밀 서보 기어 박스 JTV110

유효성:

수량:



나선형 베벨 서보 등급 기어 박스는 4 개의 구동 샤프트와 3 개의 나선형 베벨 기어로 구성됩니다. 라인 샤프트 애플리케이션, 단일 입력 WIT 3 개의 구동 출력 샤프트 및 수동 드라이브 옵션이 필요한 듀얼 샤프트 애플리케이션에 적합합니다. 서보 기어 박스는 다양한 크기와 치아 수의 기어 시스템을 사용하여 모터의 출력 속도를 줄이면서 토크를 증가시키고 서보 모토의 출력 샤프트 속도를 줄이는 기계 장치입니다. 서보 기어 박스는 효율성과 정밀도를 높이기 위해 필수적입니다. 서보 기어 박스는 사용 된 기어링 유형에 따라 다릅니다. 기어링은 정밀 (백래시로 측정), 사용 가능한 비율 및 출력 샤프트에 대한 입력 구성에 영향을 미칩니다. 서보 기어 박스는 많은 정밀 자동화 응용 프로그램에 사용됩니다. 여기에는 드라이빙 벨트 액추에이터, 볼 스크류, 컨베이어, 랙 및 피니언 및 로타리 테이블과 같은 응용 프로그램이 포함될 수 있습니다.
묻다 바스켓에 추가하십시오

모델:
JTV110
상표:
Jacton

제품 설명

제품 자료

다운로드

신청 사례

포장 및 배송

제품 설명

JTV110 직각 나선형 베벨 서보 기어 박스 공칭 출력 토크 (NM) : 최대 150nm, 정밀 백래시 : 6-10 아크민, 효율 : 94%-97%, 공칭 입력 속도 3000rpm, 최대 입력 속도 6000RPM. JTV110 서보 나선형 베벨 기어 박스는 베벨 기어 박스와의 행성 기어 박스와 베벨 기어 박스가 출력 샤프트로 기능하는 조합입니다. 거의 모든 서보 모터에 광범위한 모터 어댑터를 설치할 수 있습니다. 이 서보 기어 박스는 높은 동적 및 위치 모션 제어가 필요한 응용 프로그램에 사용하기에 이상적입니다. 컴팩트하고 단단한 디자인 정확한 직각 기어 박스는 우주 절약과 무게가 동시에 우수한 성능을 보장합니다. 수명 및 IP65 밀봉 혜택은 20,000 시간 동안 정상적인 작동 조건에서 거의 유지 보수가없는 혜택을받습니다. 이 기어 박스의 나선형 베벨 기어는 90도 각도로 충족하여 방향성을 인라인이 아닌 직각으로 전달하여 다양한 응용 분야를 제공합니다.

* JTV110-S2 : 솔리드 샤프트 입력, 듀얼 솔리드 샤프트 출력.

* JTV11 0-K1 : 솔리드 샤프트 입력, 듀얼 중공 샤프트 출력.

* JTV11 0-K2 : 단단한 샤프트 입력, 디스크 출력이 줄어든 듀얼 중공 샤프트.

* JTV11 0-L : 솔리드 샤프트 입력, 단일 솔리드 샤프트 출력 (왼쪽).

* JTV11 0-R : 솔리드 샤프트 입력, 단일 솔리드 샤프트 출력 (오른쪽).

* JTV110-LM : 솔리드 샤프트 입력, 듀얼 솔리드 샤프트 출력 (왼쪽 및 인라인).

* JTV110-RM : 솔리드 샤프트 입력, 듀얼 솔리드 샤프트 출력 (오른쪽 및 인라인).

* JTV110-4M : 솔리드 샤프트 입력, 3 개의 솔리드 샤프트 출력.

* JTVF110-S2 : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 듀얼 솔리드 샤프트 출력.

* JTVF110-K1 : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 듀얼 중공 샤프트 출력.

* JTVF110-K2 : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 디스크 출력이 줄어든 듀얼 중공 샤프트.

* JTVF110-L : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 단일 솔리드 샤프트 출력 (왼쪽).

* JTVF110-R : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 단일 솔리드 샤프트 출력 (오른쪽).

* JTVF110-LM : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 듀얼 솔리드 샤프트 출력 (왼쪽 및 인라인).

* JTVF110-RM : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 듀얼 솔리드 샤프트 출력 (오른쪽 및 인라인).

* JTVF110-4M : 모터 플랜지 입력 (서보 모터 또는 스테퍼 모터), 3 개의 솔리드 샤프트 출력.

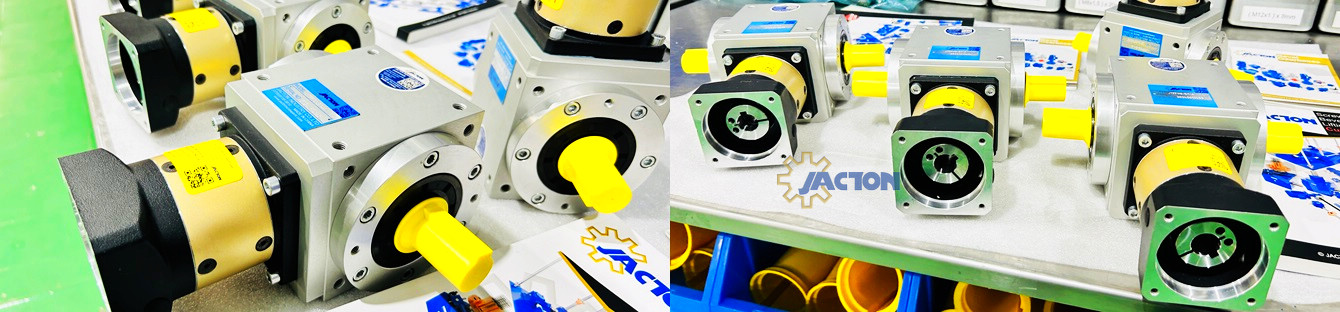

IMG_E7652

주요 기능

1. 소형 구조, 합금 알루미늄 바디의 통합을위한 최대 강성 및 부식 저항을 보장하고 다중 정밀 가공 표면으로 쉽게 조립할 수 있습니다.
2. 최적화 설계, 균일 한 하중의 접촉 치아 표면, 허용 가능한 높은 토크 출력과 함께 고품질 나선형 베벨 기어가 사용됩니다.
3. 나선형 베벨 기어링 비율 : 1 : 1 및 2 : 1 (1 단계). 3 : 1, 4 : 1, 5 : 1, 6 : 1, 8 : 1 및 10 : 1 (2 단계). 9 : 1, 12 : 1, 15 : 1, 16 : 1, 20 : 1, 25 : 1, 30 : 1, 32 : 1, 40 : 1, 50 : 1 (3 단계).
4. 높은 작동 효율은 97% (3 단계), 94% (1 단계, 2 단계)
5. 기어는 고강도 합금 강철 기화로 만들어져 연삭 정밀도로 만들어집니다.
6. 다중 합금강 출력 및 입력 샤프트의 설계는 다양한 산업 요구 사항에 적용됩니다.
7. 높은 토크와 낮은 백래시를 갖춘 단순화 된 구조 설계는 정밀 서보의 응용에 적용됩니다.
8. 쉬운 마운트, 저음, 낮은 진동, 정상적인 작동 조건에서 유지 보수가 없으며 그리스와 긴 서비스 수명을 교체 할 필요가 없습니다.

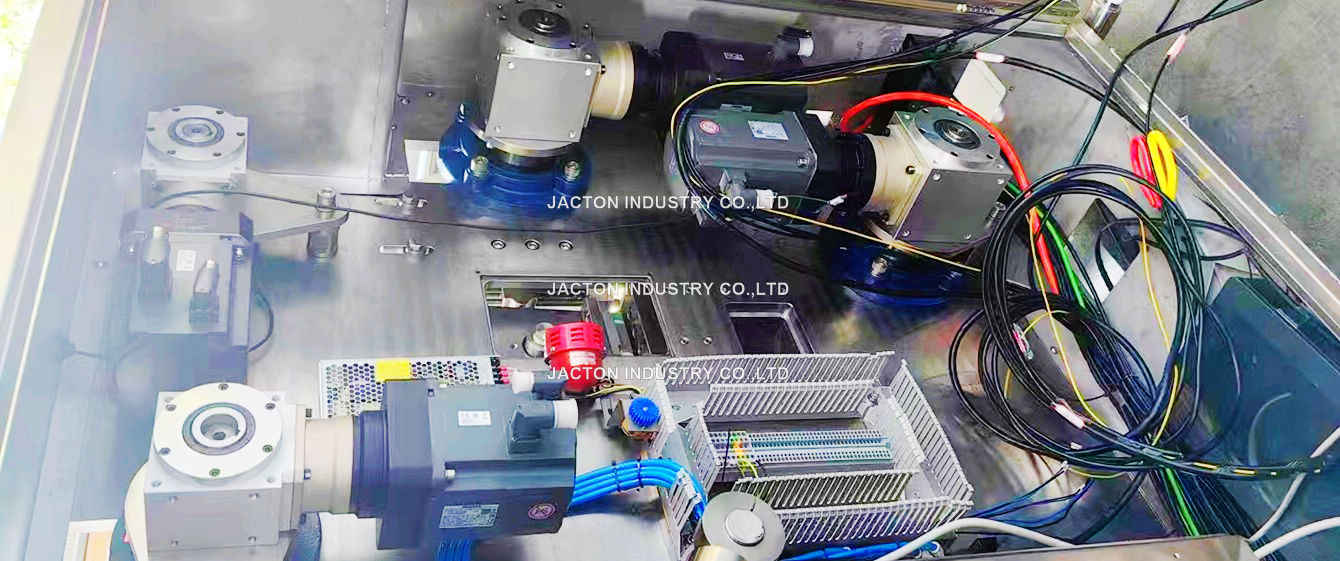

예를 들면 : 정밀 회전식 축 드라이브, 여행 갠트리 및 기둥, 자동화, 항공 우주, CNC, AGV, 공작 기계 및 로봇 공학의 재료 처리 축 드라이브 및 산업 영역.

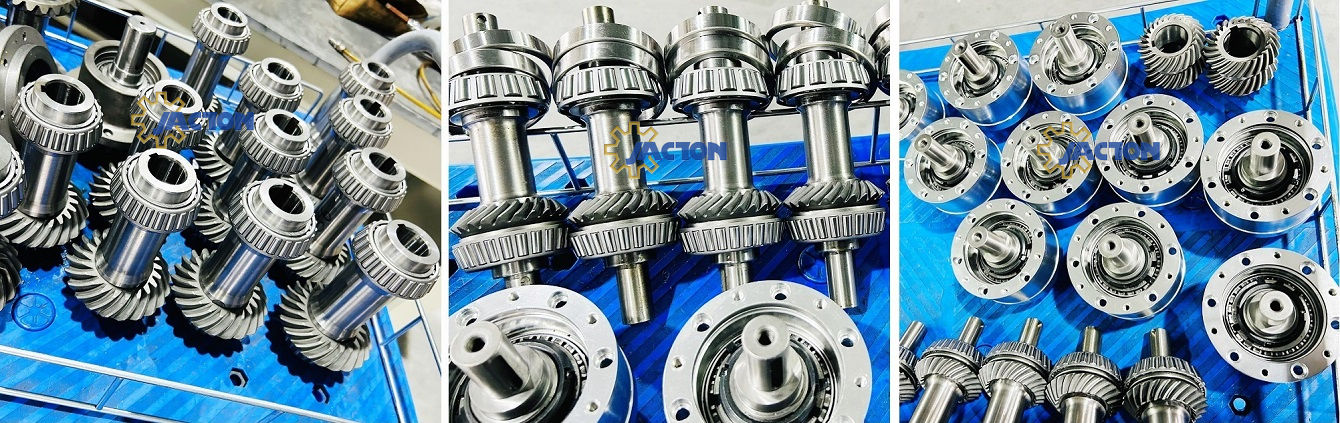

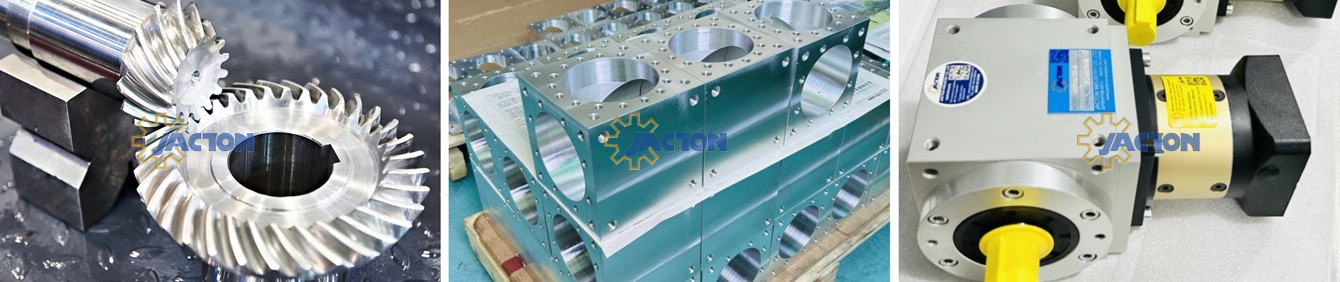

제품 자료

우리는 가장 좋은 재료를 사용하여 구입 한 직각 서보 기어 박스의 성능과 수명을 보장합니다.
