| Los gatos de tornillo de engranaje de bisel de alta velocidad complementan el rango de gato de tornillo existente en el rango de carga media para una velocidad de carrera alta y un ciclo de trabajo más alto. Cajas de cambios con proporciones de 3: 1 disponibles. Cajas de cambios de bisel endurecidas, pulidas y con dientes espirales. Montable en cualquier posición gracias al diseño cúbico. Disponible con hasta 4 ejes de salida. | |||||||||
JTG25
Jactón
Descripción del Producto

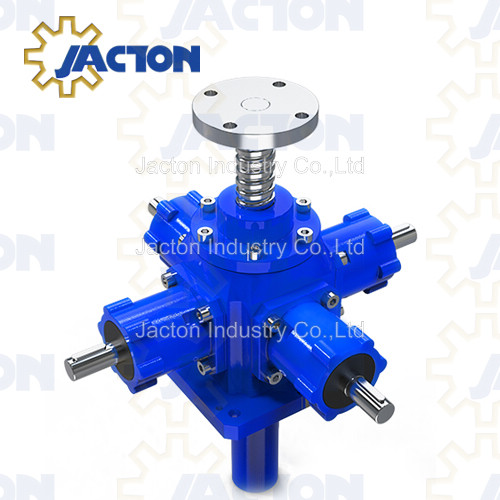

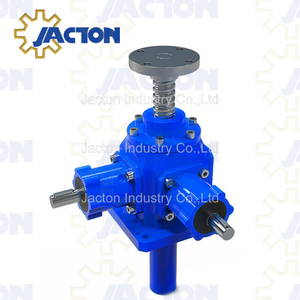

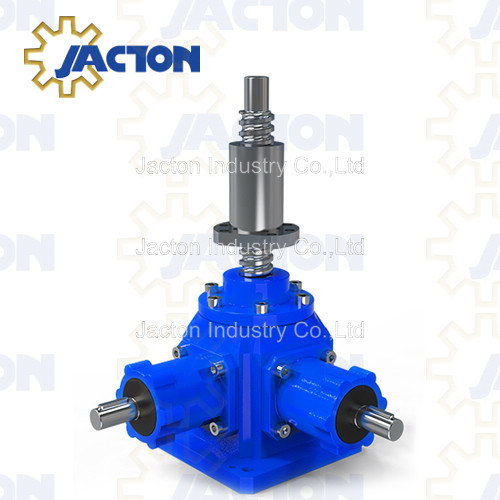

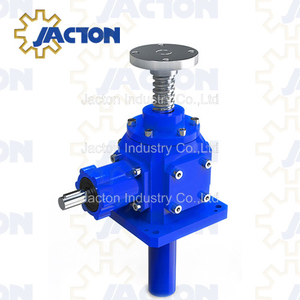

Tornillo de la máquina de engranajes bisel de 5000 kg-40x7- Tornillo trapezoidal . Las características de los juegos de engranajes de bisel incluyen la operación fácil de sincronización de múltiples tomas. Más equipado para operación de baja velocidad. El sistema de conducción tiene un ruido más bajo debido a que la velocidad de rotación de la entrada es menor. Alta eficiencia. Impulsado por el equipo de bisel. Simple para su uso. Tanto el tornillo trapezoide como el tornillo de bola están estandarizados. Por lo tanto, es conveniencia para seleccionar según la aplicación.
Características principales
* Equipado con transmisiones de engranajes biselados de dientes espirales endurecidos para altas velocidades de elevación, mayores ciclos de trabajo, alta eficiencia y larga vida útil.
* Están disponibles una, dos y tres configuraciones de ejes de transmisión.
* Capacidad de carga estática máxima 5000 kg. Capacidad de carga dinámica máxima 1500 kg.
* Tamaños de tornillo trapezoidales autoclovino TR 40x7, posicionamiento preciso y velocidad uniforme.
* Relación de engranaje de reducción: 3 : 1. Viaje 2.33 mm por turno del eje de entrada.
* Longitud de carrera personalizada, carrera máxima de 20 00 mm en carga de compresión, 3000 mm de carga de tensión.
* Diseños básicos: tornillo de traducción, tornillo antirrotatación y tornillo giratorio.
* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Estándar con un tornillo de rosca de 1 ola, un tornillo de roscas de 2 estrías personalizadas que ofrece una mayor velocidad de viaje y requieren un dispositivo de bloqueo de freno o externo para mantener la posición.
* Accesorios del extremo del tornillo: placa superior, extremo de la glorieta, extremo roscado, extremo liso, cabezal de horquilla y extremo de barra.
* Fuente de alimentación: rueda manual, tracción eléctrica del motor o ambos juntos.
* Se puede aplicar individualmente usar o combinarse en un sistema de elevación exactamente sincronizado (sistemas de múltiples gatos), vinculado por ejes de conexión, cajas de cambios de bisel, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y bloques de almohadas, etc.
* Óptimo para la operación de baja velocidad: el sistema de conducción tiene menos ruido porque la maquinaria se puede conducir a una velocidad de entrada más baja.
* Una mayor eficiencia, mayor velocidad de elevación, ciclo de trabajo más alto, vida útil más larga.
* Solución simple y efectiva en comparación con los sistemas hidráulicos y neumáticos.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del gato de tornillo de máquina de engranajes de bisel 5000 kg que compró.

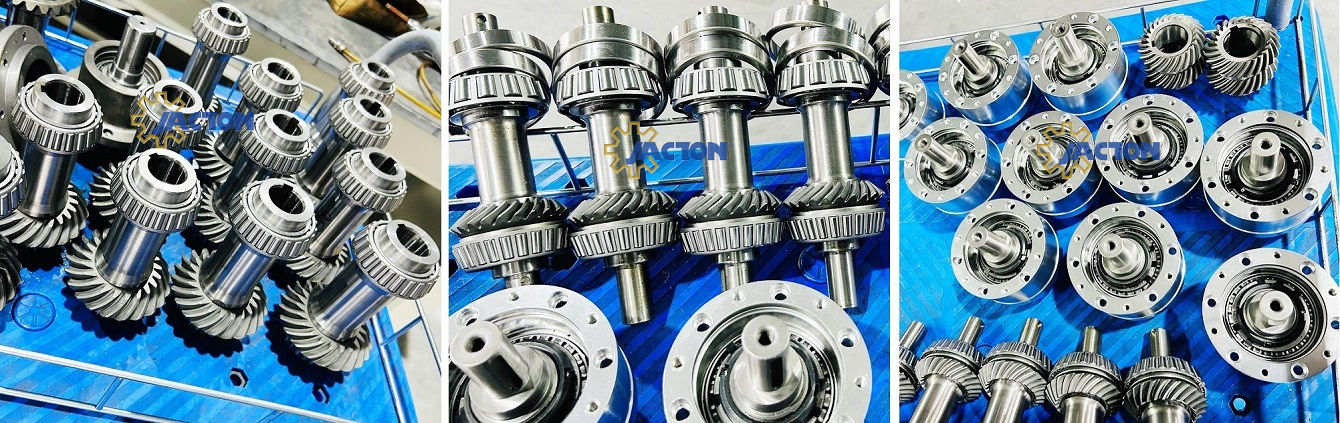

* Engranajes biselados en espiral: lamido en pares, acero de aleación de alta calidad, estuche endurecido.
* Carcasa: carcasa de fundición de alta resistencia, hierro dúctil.

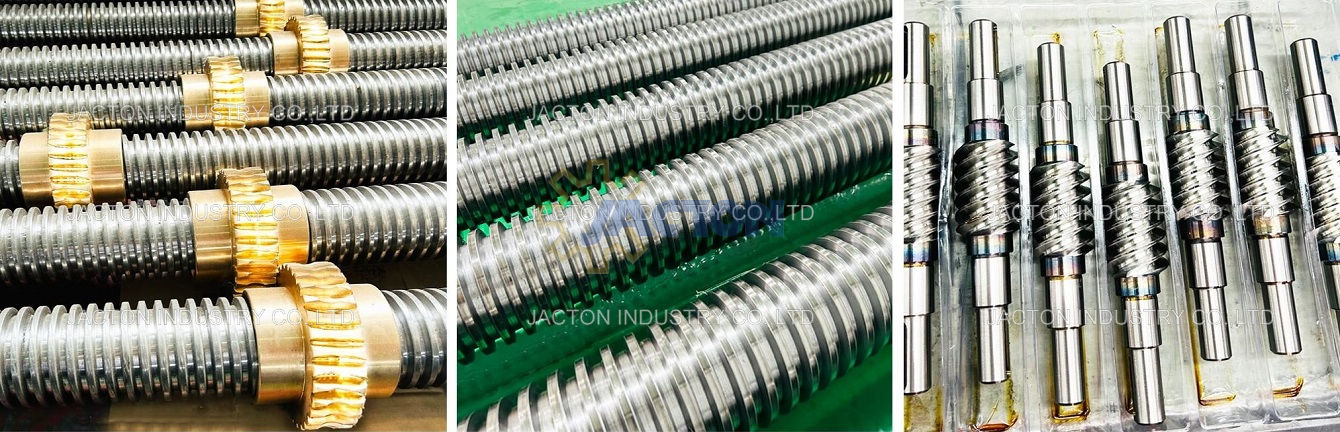

* Tornillo trapezoidal: acero C45 como estándar. Acero inoxidable personalizado 304 o 316.
* Eje de entrada / ejes de salida: acero de aleación endurecido. Acero inoxidable personalizado 304 o 316.

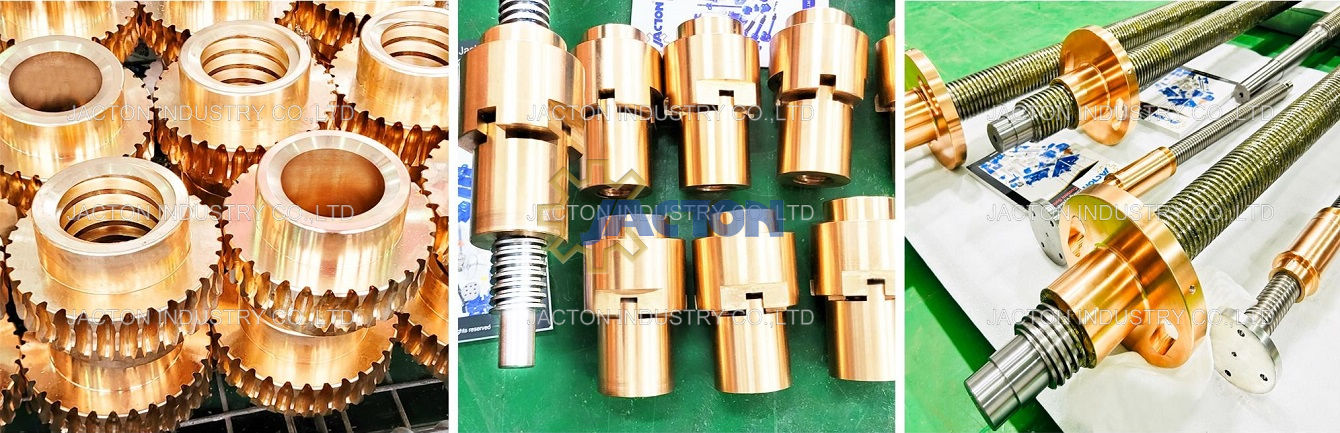

* Manga de transmisión / tuerca de viaje / tuerca de seguridad: bronce de alta resistencia ZQAL9-4 (bronce de aluminio de fundición) como estándar. Bronce personalizado ZCUSN10PB1 (bronce de lata de fundición).
* Rojo: rodamientos de rodillos cónicos anti-fricción. Acero inoxidable personalizado 304.
* Adaptador de brida del motor: adaptador de motor de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304 o 316.

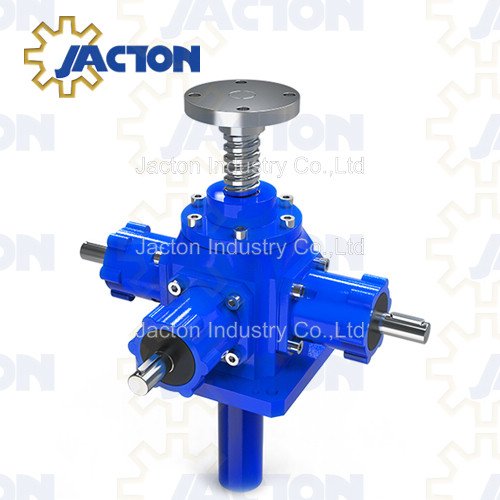

Descargar
Speficaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso

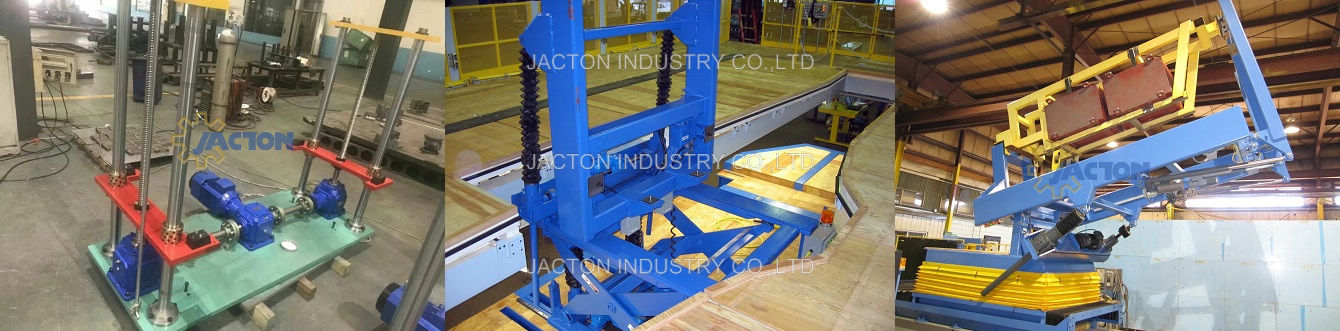

The Bevel Gear Machine Screw Jacks are widely used in transmission units and digital control execution of machinery, steel ladle lifting, turning over and movement transmission units, lifting units and automatic or remote control opening/closing of large windows and doors, sluice gate opening in water conservation applications, large and flexible clamping, transposition tooling, welding robots, remote radar and solar energy sensing, medical equipment lifting, lifting units on lift stages and en la industria del automóvil, etc.
Embalaje y envío
* 100% de cajas de madera contrachapada de exportación 100% (material de madera estándar de exportación internacional con fumigación gratuita).
* Express (AIR): Fábrica a la empresa de clientes por FedEx, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Sea Freight: Factory to Destination Seaport by Vessel. Incoterms: CIF, FOB, EXW, CFR.
* Freight Air: Fábrica al aeropuerto de destino en avión. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opciones adicionales (puerta a puerta): transporte de tren, transporte de camiones, envío oceánico.
