| Gatos de tornillo de engranaje cónico de elevación rápida para operaciones de elevación a velocidades extremadamente altas. Si se utilizan gatos de elevación rápida, la configuración correcta puede eliminar la necesidad de cajas de engranajes de inglete. Husillo de elevación axial; Rosca hembra integrada en el engranaje cónico: El accionamiento se realiza mediante el piñón de accionamiento que actúa sobre el engranaje cónico con rosca hembra. El movimiento de elevación lo proporciona el dispositivo antigiro del husillo. La alineación del engranaje cónico determina la dirección de rotación. Husillo giratorio; Rosca hembra en la tuerca viajera fuera de la caja de la transmisión: La transmisión la proporciona el piñón impulsor que actúa sobre el engranaje cónico. El movimiento giratorio lo proporciona el acoplamiento positivo del husillo en el engranaje cónico. El movimiento de elevación lo proporciona el dispositivo antigiro de tuerca móvil instalado en el lugar. Las cajas de engranajes de inglete en espiral permiten altas velocidades de elevación, alta eficiencia y larga vida útil. | |||||||||
JTG32
JACTON
Descripción del Producto

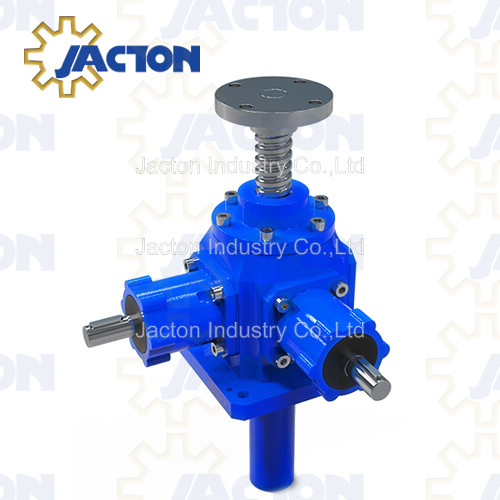

Gato de tornillo de máquina de engranaje cónico 10000 kg-50x10- tornillo trapezoidal . El martinete de tornillo de engranaje cónico ofrece una ampliación de la gama de usos de nuestros martinetes de tornillo de precisión. A diferencia del gato de tornillo sin fin, se utiliza un mecanismo de engranaje cónico en espiral. Por lo tanto, ofrece mayor eficiencia y mayor velocidad que otros gatos con engranaje helicoidal. Como beneficio adicional, los gatos de engranajes cónicos también actúan como cajas de ingletes, lo que los convierte en una opción ideal para sistemas de gatos múltiples.
Características principales
* Equipado con transmisiones de engranajes cónicos dentados en espiral endurecidos para altas velocidades de elevación, mayores ciclos de trabajo, alta eficiencia y larga vida útil.
* Hay disponibles configuraciones de uno, dos y tres ejes de transmisión.
* Capacidad máxima de carga estática 10000 kg. Capacidad máxima de carga dinámica 2500 kg.
* Tornillos trapezoidales autoblocantes de tamaño Tr 50x10, posicionamiento preciso y velocidad uniforme.
* Relación de reducción: 3 :1. Recorrido de 3,33 mm por vuelta del eje de entrada.
* Longitud de carrera personalizada, carrera máxima de 30,00 mm en carga de compresión, 4000 mm en carga de tensión.
* Diseños básicos: Tornillo traslator, Tornillo antirotación para antirotación y Tornillo giratorio.
* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Estándar con tornillo de rosca de 1 entrada, tornillo de rosca personalizado de 2 entradas que ofrece mayor velocidad de desplazamiento y requiere un freno o un dispositivo de bloqueo externo para mantener la posición.
* Accesorios de extremo de tornillo: placa superior, extremo de horquilla, extremo roscado, extremo liso, cabeza de horquilla y extremo de varilla.
* Fuente de energía: volante manual, motor eléctrico o ambos juntos.
* Se puede aplicar de forma individual o combinada en un sistema de elevación exactamente sincronizado (sistemas de gatos múltiples), unidos mediante ejes de conexión, cajas de engranajes cónicos, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y soportes, etc.
* Óptimo para funcionamiento a baja velocidad: el sistema de conducción tiene menos ruido porque la maquinaria se puede conducir a una velocidad de entrada más baja.
* Mayor eficiencia, mayor velocidad de elevación, mayor ciclo de trabajo, mayor vida útil.
* Solución sencilla y eficaz en comparación con sistemas hidráulicos y neumáticos.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del gato de tornillo mecánico con engranaje cónico de 10000 kg que compró.
* Engranajes cónicos en espiral: Lapeados en pares, aleación de acero de alta calidad, cementados.
* Vivienda: Vivienda de fundición de alta resistencia, hierro dúctil.
* Tornillo Trapezoidal: Acero C45 como Estándar. Acero inoxidable personalizado 304 o 316.
* Eje de entrada / Ejes de salida: Acero aleado endurecido. Acero inoxidable personalizado 304 o 316.
* Manguito de transmisión/tuerca móvil/tuerca de seguridad: Bronce de alta resistencia ZQAl9-4 (bronce de aluminio fundido) como estándar. Bronce personalizado ZCuSn10Pb1 (bronce de estaño fundido).
* Rodamiento: Rodamientos de rodillos cónicos antifricción. Acero inoxidable 304 personalizado.
* Adaptador de brida del motor: Adaptador de motor de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304 o 316.
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación
Los gatos de tornillo mecánico de engranaje cónico se utilizan ampliamente en unidades de transmisión y ejecución de control digital de maquinaria, elevación de cucharas de acero, unidades de transmisión de movimiento y volteo, unidades de elevación y apertura/cierre automático o remoto de ventanas y puertas grandes, apertura de compuertas en aplicaciones de conservación de agua, sujeción grande y flexible, herramientas de transposición, robots de soldadura, detección remota de energía solar y radar, elevación de equipos médicos, unidades de elevación en etapas de elevación y en la industria automotriz, etc.
