| Hochgeschwindigkeits-Kegelradhubgetriebe ergänzen das bestehende Spindelhubgetriebeprogramm im mittleren Lastbereich für hohe Hubgeschwindigkeiten und höhere Einschaltdauer. Getriebe mit Übersetzungen von 3:1 verfügbar. Gehärtete, polierte und spiralverzahnte Kegelradgetriebe. Dank der kubischen Bauweise in jeder Position montierbar. Erhältlich mit bis zu 4 Abtriebswellen. | |||||||||
JTG25
JACTON
Produktbeschreibung
Kegelrad-Maschinenspindelhubgetriebe 5000 kg-40x7- Trapezgewinde . Zu den Merkmalen des Kegelrad-Wagenhebers gehört die einfache Synchronisierung mehrerer Wagenheber. Die meisten sind für den Betrieb bei niedriger Geschwindigkeit geeignet. Das Antriebssystem ist geräuschärmer, da die Eingangsdrehgeschwindigkeit niedriger ist. Hohe Effizienz. Antrieb durch Kegelradgetriebe. Einfach zu bedienen. Sowohl Trapezgewindetriebe als auch Kugelgewindetriebe sind genormt. Daher ist die Auswahl entsprechend der Anwendung bequem.
Hauptmerkmale
* Ausgestattet mit gehärteten, spiralverzahnten Kegelradgetrieben für hohe Hubgeschwindigkeiten, längere Arbeitszyklen, hohe Effizienz und lange Lebensdauer.

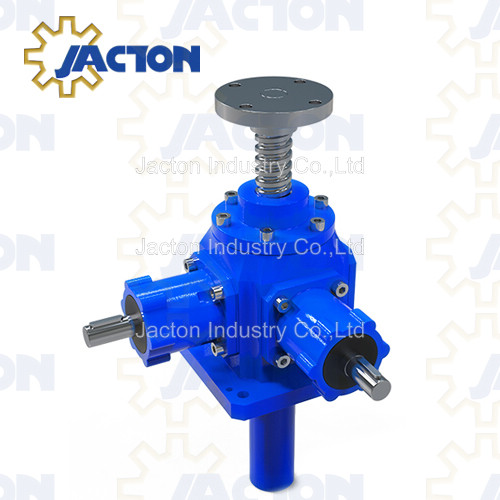

* Konfigurationen mit einer, zwei und drei Antriebswellen sind verfügbar.
* Maximale statische Tragfähigkeit 5000 kg. Maximale dynamische Tragfähigkeit 1500 kg.
* Selbsthemmende Trapezgewindespindel der Größe Tr 40x7, präzise Positionierung und gleichmäßige Geschwindigkeit.
* Untersetzungsverhältnis: 3 :1. Verfahrweg 2,33 mm pro Umdrehung der Eingangswelle.
* Kundenspezifische Hublänge, maximaler Hub 20.00 mm bei Drucklast, 3.000 mm bei Zuglast.
* Grundausführungen: Translationsschraube, Antirotationsschraube und rotierende Schraube.
* Aufrechte oder umgekehrte Montage. Erhältlich für Zug- oder Drucklasten.
* Standardmäßig mit 1-gängiger Gewindeschraube, kundenspezifischer 2-gängiger Gewindeschraube, die eine höhere Fahrgeschwindigkeit bietet und eine Bremse oder externe Verriegelungsvorrichtung zum Halten der Position erfordert.
* Schraubenendbeschläge: obere Platte, Gabelkopfende, Gewindeende, glattes Ende, Gabelkopf und Stangenende.
* Antriebsquelle: manuelles Handrad, Elektromotorantrieb oder beides zusammen.
* Kann einzeln eingesetzt oder zu einem exakt synchronisierten Hebesystem (Mehrfachhebersysteme) kombiniert werden, verbunden durch Verbindungswellen, Kegelradgetriebe, Kupplungen, Elektromotoren, Untersetzungsgetriebe, Endschalter und Lagerblöcke usw.
* Optimal für den Betrieb bei niedriger Drehzahl: Das Antriebssystem ist geräuschärmer, da die Maschinen mit einer niedrigeren Eingangsgeschwindigkeit angetrieben werden können.
* Höhere Effizienz, höhere Hubgeschwindigkeit, höhere Einschaltdauer, längere Lebensdauer.
* Einfache und effektive Lösung im Vergleich zu hydraulischen und pneumatischen Systemen.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften Kegelradgetriebe-Spindelhubgetriebes 5000 kg zu gewährleisten.
* Spiralkegelräder: Paarweise geläppt, hochwertiger legierter Stahl, einsatzgehärtet.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Trapezgewinde: C45-Stahl als Standard. Kundenspezifischer Edelstahl 304 oder 316.
* Eingangswelle/Ausgangswellen: Gehärteter, legierter Stahl. Kundenspezifischer Edelstahl 304 oder 316.
* Drive Sleeve / Travelling Nut / Safety Nut: High strength bronze ZQAl9-4 (Casting aluminum bronze) as Standard. Kundenspezifische Bronze ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Anti-Reibungs-Kegelrollenlager. Kundenspezifischer Edelstahl 304.
* Motorflanschadapter: Hochfester Guss-Motoradapter, Sphäroguss. Kundenspezifischer Edelstahl 304 oder 316.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Anwendungsfall
Spindelhubgetriebe mit Kegelradgetriebe werden häufig in Getriebeeinheiten und der digitalen Steuerung von Maschinen, beim Heben von Stahlpfannen, beim Wenden und in Bewegungsübertragungseinheiten, bei Hebeeinheiten und beim automatischen oder ferngesteuerten Öffnen/Schließen großer Fenster und Türen, beim Öffnen von Schleusentoren in Wasserschutzanwendungen, bei großen und flexiblen Spannvorrichtungen, bei Umsetzwerkzeugen, bei Schweißrobotern, bei der Radar- und Solarenergiefernerfassung, beim Heben medizinischer Geräte, bei Hebeeinheiten auf Hebebühnen und in der Automobilindustrie usw. eingesetzt.
