| Otro beneficio de los gatos de engranajes cónicos es la flexibilidad de sus ejes de entrada y salida. Están disponibles en configuraciones de un solo eje, dos ejes y tres ejes. En configuraciones de dos y tres ejes, el gato ofrece características de ángulo recto con la capacidad de dividir la potencia o el par de entrada, enviándolo igualmente en diferentes direcciones. La flexibilidad en la configuración del eje hace que los gatos con engranajes cónicos sean ideales para múltiples configuraciones de gatos y puede eliminar la necesidad de cajas de engranajes independientes en ángulo recto utilizadas en muchos sistemas de gatos con engranajes helicoidales. | |||||||||
JTG40
JACTON
Descripción del Producto
Gato de tornillo de máquina de engranaje cónico 15000 kg-65x12- tornillo trapezoidal . El gato de tornillo de engranaje cónico de elevación rápida es el uso de un engranaje cónico de dientes en espiral que da como resultado una alta eficiencia y una larga vida útil. Los gatos de engranaje cónico son muy adecuados para aplicaciones de ciclo de trabajo liviano y moderado y su precio es ligeramente superior al de los gatos de tornillo sin fin o de tornillo mecanizado debido a sus características de mayor eficiencia, flexibilidad y velocidad. Si bien son un poco más caros, los gatos de engranaje cónico reducen la cantidad de componentes necesarios en sistemas de gatos múltiples, lo que ayuda a equilibrar la diferencia de precio.
Características principales
* Equipado con transmisiones de engranajes cónicos dentados en espiral endurecidos para altas velocidades de elevación, mayores ciclos de trabajo, alta eficiencia y larga vida útil.
* Hay disponibles configuraciones de uno, dos y tres ejes de transmisión.
* Capacidad máxima de carga estática 15000 kg. Capacidad máxima de carga dinámica 3500 kg.
* Tornillos trapezoidales autoblocantes de tamaño Tr 65x12, posicionamiento preciso y velocidad uniforme.
* Relación de reducción: 3 :1. Recorrido 4 mm por vuelta del eje de entrada.
* Longitud de carrera personalizada, carrera máxima 40 00 mm en carga de compresión, 6000 mm en carga de tensión.
* Diseños básicos: Tornillo traslator, Tornillo antirotación para antirotación y Tornillo giratorio.
* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Estándar con tornillo de rosca de 1 entrada, tornillo de rosca personalizado de 2 entradas que ofrece mayor velocidad de desplazamiento y requiere un freno o un dispositivo de bloqueo externo para mantener la posición.
* Accesorios de extremo de tornillo: placa superior, extremo de horquilla, extremo roscado, extremo liso, cabeza de horquilla y extremo de varilla.
* Fuente de energía: volante manual, motor eléctrico o ambos juntos.
* Se puede aplicar de forma individual o combinada en un sistema de elevación exactamente sincronizado (sistemas de gatos múltiples), unidos mediante ejes de conexión, cajas de engranajes cónicos, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y soportes, etc.
* Óptimo para funcionamiento a baja velocidad: el sistema de conducción tiene menos ruido porque la maquinaria se puede conducir a una velocidad de entrada más baja.
* Mayor eficiencia, mayor velocidad de elevación, mayor ciclo de trabajo, mayor vida útil.
* Solución sencilla y eficaz en comparación con sistemas hidráulicos y neumáticos.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del gato de tornillo mecánico con engranaje cónico de 15000 kg que compró.
* Engranajes cónicos en espiral: Lapeados en pares, aleación de acero de alta calidad, cementados.
* Vivienda: Vivienda de fundición de alta resistencia, hierro dúctil.
* Tornillo Trapezoidal: Acero C45 como Estándar. Acero inoxidable personalizado 304 o 316.
* Eje de entrada / Ejes de salida: Acero aleado endurecido. Acero inoxidable personalizado 304 o 316.
* Manguito de transmisión/tuerca móvil/tuerca de seguridad: Bronce de alta resistencia ZQAl9-4 (bronce de aluminio fundido) como estándar. Bronce personalizado ZCuSn10Pb1 (bronce de estaño fundido).
* Rodamiento: Rodamientos de rodillos cónicos antifricción. Acero inoxidable 304 personalizado.
* Adaptador de brida del motor: Adaptador de motor de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304 o 316.
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación

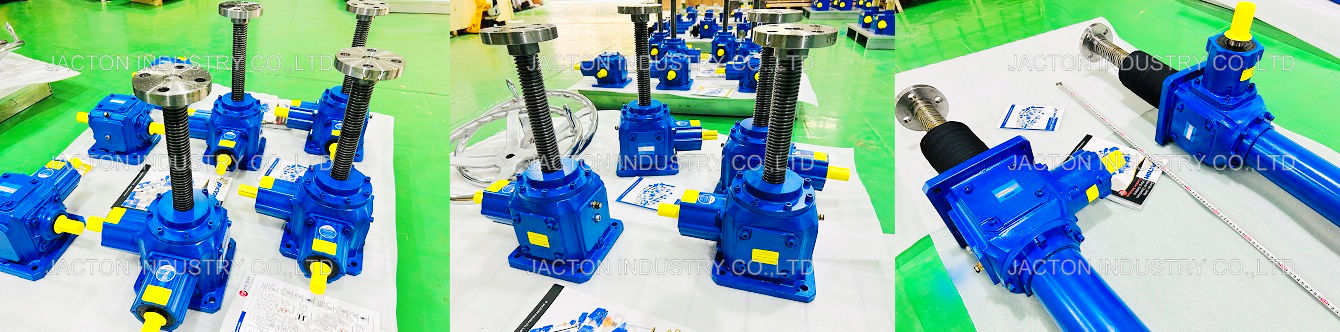

Los gatos de tornillo mecánico de engranaje cónico se utilizan ampliamente en unidades de transmisión y ejecución de control digital de maquinaria, elevación de cucharas de acero, unidades de transmisión de movimiento y volteo, unidades de elevación y apertura/cierre automático o remoto de ventanas y puertas grandes, apertura de compuertas en aplicaciones de conservación de agua, sujeción grande y flexible, herramientas de transposición, robots de soldadura, detección remota de energía solar y radar, elevación de equipos médicos, unidades de elevación en etapas de elevación y en la industria automotriz, etc.

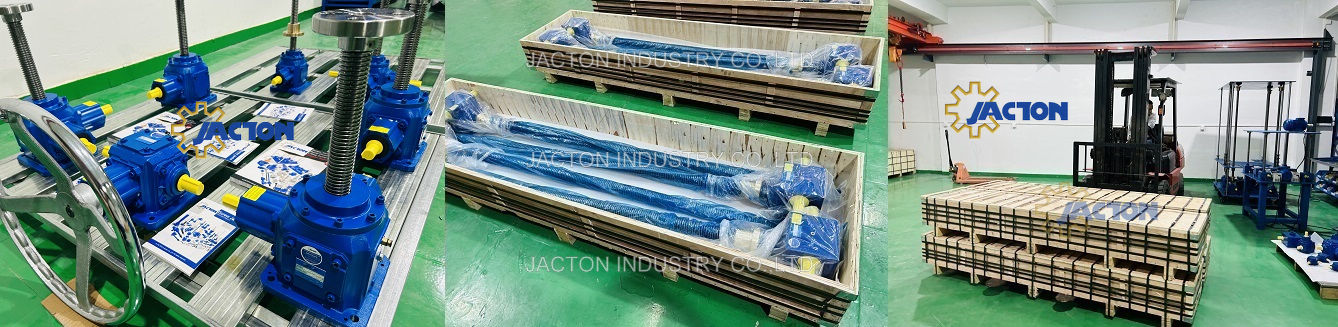

Embalaje y envío
* Cajas de madera contrachapada 100% estándar de exportación (material de madera estándar de exportación internacional con fumigación gratuita).
* Express (Aéreo): Fábrica a la empresa del cliente por FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Flete Marítimo: Fábrica al puerto de destino por Buque. Incoterms: CIF, FOB, EXW, CFR.
* Flete Aéreo: Fábrica al aeropuerto de destino en Avión. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opciones Adicionales (Puerta a Puerta): Transporte por Tren, Transporte por Camión, Envío Marítimo.
