| 高速ベベルギアスクリュージャックは、高ストローク速度とより高いデューティサイクルのために、中程度の負荷範囲の既存のネジジャック範囲を補完します。 3：1の比率のギアボックスが利用可能です。硬化し、磨かれた、スパイラル歯のベベルギアボックス。立方体のデザインのおかげで、あらゆる位置にマウント可能。最大4つの出力シャフトで利用可能。 | |||||||||
JTG25
Jacton
製品説明

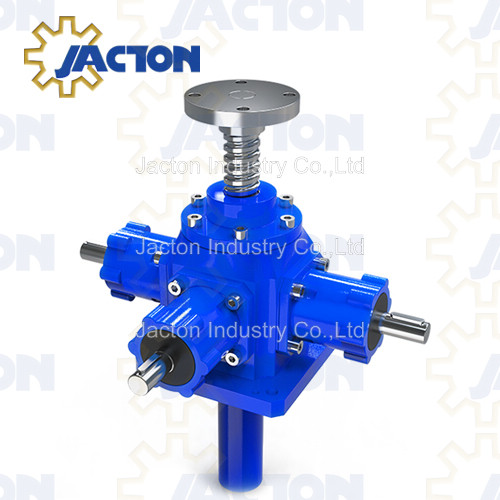

ベベルギアメインネジジャック5000kg-40x7-台形ネジ。ベベルギアジャック機能には、複数のジャックの簡単な同期操作が含まれます。低速操作に最も適しています。入力回転速度が低いため、駆動システムのノイズは低くなります。高効率。ベベルギアによって駆動されます。使用するのは簡単です。台形ネジとボールスクリューの両方が標準化されています。したがって、アプリケーションに応じて選択するのは便利です。
主な機能
*高揚速度、より大きなデューティサイクル、高効率、長寿命のための硬化したスパイラル歯付きベベルギアトランスミッションが装備されています。
* 1つ、2つ、3つのドライブシャフト構成が利用可能です。
*最大 静的負荷容量 5000 kg。最大動的負荷容量1500 kg。
* セルフロック台形のネジ サイズTR 40x7、正確な位置決め、および均一な速度。
* 減速装置比：3 ：1。入力シャフトのターンあたり2.33 mm移動します。
* カスタムストローク長、圧縮荷重で最大 ストローク20 00 mm、張力荷重3000 mm。
* 基本設計：ネジ、回転防止ネジ、回転ネジの翻訳。
* 直立または反転した取り付け。張力または圧縮荷重で利用できます。
* 1スタートスレッドネジ、カスタム2-スタートスレッドネジを備えた標準では、移動速度が向上し、位置を保持するためにブレーキまたは外部ロックデバイスが必要です。
* ネジの端部：トッププレート、クレビス端、ねじ端、プレーンエンド、フォークヘッド、ロッドエンド。
* 電源：手動ハンドホイール、電動モータードライブ、またはその両方。
* 個別に使用するか、シャフト、ベベルギアボックス、カップリング、電動モーター、ギア還元剤、制限スイッチ、枕ブロックなどを接続することでリンクして、正確に同期したリフティングシステム（複数のジャックシステム）に結合することができます。
*低速動作に最適：運転システムは、より低い入力速度で機械を駆動できるため、ノイズが少なくなります。
*より高い効率、高揚速度、より高いデューティサイクル、より長い寿命。
*油圧および空気圧系と比較したシンプルで効果的なソリューション。
製品材料
最適な素材を使用して、購入したベベルギアマシンスクリュージャック5000kgのパフォーマンスと寿命を保証します。
*スパイラルベベルギア： ペア、高品質の合金鋼、ケースが硬化したペアでラップされています。
*住宅： 高強度鋳造住宅、延性鉄。
*台形ネジ： 標準としてのC45スチール。カスタムステンレス鋼304または316。
*入力シャフト /出力シャフト： 硬化、合金鋼。カスタムステンレス鋼304または316。
*ドライブスリーブ /移動ナット /安全ナット： 高強度ブロンズZQAL9-4（アルミニウムブロンズのキャスティング）標準として。カスタムブロンズZCUSN10PB1（ティンブロンズの鋳造）。
*ベアリング： 摩擦防止テーパーローラーベアリング。カスタムステンレス鋼304。
*モーターフランジアダプター： 高強度鋳造モーターアダプター、延性鉄。カスタムステンレス鋼304または316。
ダウンロード
speficications |寸法図|選択ガイド|カタログ
アプリケーションケース
ベベルギア機械ネジジャックは、トランスミッションユニットと機械のデジタル制御、鉄のひしゃく、移動トランスミッションユニット、リフティングユニット、自動またはリモートコントロールの大きな窓とドアの開閉、水保全用途での水門の開口部、大規模で柔軟なクランプ、移植ツール、溶接ロボットの溶接ロボット、溶接エネルギーのリフティング、溶接エネルギーの供給装置、溶接装置の溶接装置、柔軟自動車産業など
