| Jack sekrup roda gigi bevel berkecepatan tinggi melengkapi kisaran jack sekrup yang ada dalam kisaran beban sedang untuk kecepatan stroke tinggi dan siklus tugas yang lebih tinggi. Gearbox dengan rasio 3: 1 tersedia. Gearbox bevel yang dikeraskan, dipoles dan bergigi spiral. Mountable dalam posisi apa pun berkat desain kubik. Tersedia dengan hingga 4 poros output. | |||||||||
JTG25
Jacton
Deskripsi produk

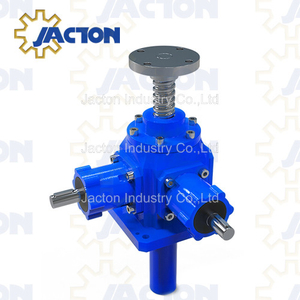

Bevel Gear Machine Screw Jack 5000kg-40x7- Trapezoidal Screw . Fitur Bevel Gear Jack termasuk mudah untuk operasi sinkronisasi beberapa jack. Paling pas untuk operasi kecepatan rendah. Sistem penggerak memiliki noise yang lebih rendah karena kecepatan rotasi input lebih rendah. Efisiensi tinggi. Didorong oleh perlengkapan bevel. Sederhana untuk digunakan. Baik sekrup trapesium dan sekrup bola distandarisasi. Oleh karena itu, kenyamanan untuk memilih sesuai dengan aplikasi.
Fitur utama
* Dilengkapi dengan transmisi gigi bevel bergigi spiral yang keras untuk kecepatan pengangkatan tinggi, siklus tugas yang lebih besar, efisiensi tinggi dan umur panjang.
* Konfigurasi satu, dua dan tiga poros drive tersedia.
* maksimum Kapasitas beban statis 5000 kg. Kapasitas beban dinamis maksimum 1500 kg.
* Ukuran sekrup trapesium yang mengunci sendiri TR 40x7, penentuan posisi yang tepat, dan kecepatan seragam.
* Rasio reduksi rasio: 3 : 1. Perjalanan 2,33 mm per belokan poros input.
* Panjang stroke kustom, maksimum 20 stroke 00 mm dalam beban kompresi, 3000 mm dalam beban tegangan.
* Desain dasar: sekrup menerjemahkan, sekrup anti-rotasi, dan sekrup berputar.
* Pemasangan tegak atau terbalik. Tersedia dalam beban ketegangan atau kompresi.
* Standar dengan sekrup utas 1-awal, sekrup benang 2-starts khusus yang menawarkan peningkatan kecepatan perjalanan dan memerlukan rem atau perangkat pengunci eksternal untuk menahan posisi.
* Fitting ujung sekrup: pelat atas, ujung clevis, ujung berulir, ujung polos, kepala garpu dan ujung batang.
* Sumber Daya: Roda tangan manual, penggerak motor listrik, atau keduanya bersama -sama.
* Dapat diterapkan baik secara individual menggunakan atau digabungkan ke dalam sistem pengangkat yang disinkronkan secara persis (beberapa sistem jack), dihubungkan dengan menghubungkan poros, gearbox bevel, kopling, motor listrik, peredam gigi, sakelar batas dan blok bantal dll.
* Optimal untuk operasi berkecepatan rendah: Sistem penggerak memiliki lebih sedikit noise karena mesin dapat digerakkan pada kecepatan input yang lebih rendah.
* Efisiensi yang lebih tinggi, kecepatan pengangkat yang lebih tinggi, siklus tugas yang lebih tinggi, umur yang lebih lama.
* Solusi sederhana dan efektif dibandingkan dengan sistem hidrolik dan pneumatik.
Bahan produk
Kami menggunakan bahan terbaik untuk menjamin kinerja dan masa pakai jack sekrup mesin gear bevel 5000kg yang Anda beli.
* Spiral bevel gears: Ditetus bersama berpasangan, baja paduan berkualitas tinggi, case mengeras.
* Perumahan: Perumahan casting berkekuatan tinggi, besi ulet.
* Sekrup trapesium: baja C45 sebagai standar. Stainless Steel Kustom 304 atau 316.
* Poros input / poros output: keras, baja paduan. Stainless Steel Kustom 304 atau 316.
* Lengan drive / kacang bepergian / kacang pengaman: perunggu berkekuatan tinggi zqal9-4 (casting aluminium perunggu) sebagai standar. Custom Bronze ZCUSN10PB1 (Casting Tin Bronze).
* Bantalan: Bantalan rol anti-gesekan yang meruncing. Stainless Steel Kustom 304.
* Adaptor flensa motor: adaptor motor casting berkekuatan tinggi, besi ulet. Stainless Steel Kustom 304 atau 316.
Unduh
Spefications | Gambar dimensi | Panduan Seleksi | Katalog
Kasus aplikasi
The Bevel Gear Machine Screw Jacks are widely used in transmission units and digital control execution of machinery, steel ladle lifting, turning over and movement transmission units, lifting units and automatic or remote control opening/closing of large windows and doors, sluice gate opening in water conservation applications, large and flexible clamping, transposition tooling, welding robots, remote radar and solar energy sensing, medical equipment lifting, lifting units on lift Tahapan dan di industri mobil, dll.
Pengemasan dan Pengiriman
* 100% Standar Ekspor Kasus Kayu Lapis (Bahan Kayu Standar Ekspor Internasional dengan Fumigasi Gratis).
* Express (AIR): Pabrik ke Perusahaan Pelanggan oleh FedEx, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Pengangkutan Laut: Pabrik ke tempat pelabuhan tujuan oleh kapal. Incoterms: CIF, FOB, EXW, CFR.
* Pengangkutan Udara: Bandara Pabrik ke Destinasi oleh Pesawat. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opsi tambahan (pintu ke pintu): Transportasi kereta api, transportasi truk, pengiriman laut.
