| Schnellhubgetriebe mit Kegelradgetriebe für Hubvorgänge mit extrem hohen Geschwindigkeiten. Wenn Schnellhubheber verwendet werden, kann durch die richtige Konfiguration auf Winkelgetriebe verzichtet werden. Axiale Hubspindel; Innengewinde im Kegelrad integriert: Der Antrieb erfolgt über das Antriebsritzel, das auf das Kegelrad mit Innengewinde wirkt. Für die Hubbewegung sorgt die Spindeldrehsicherung. Die Ausrichtung des Kegelrades bestimmt die Drehrichtung. Rotierende Spindel; Innengewinde in der Laufmutter außerhalb des Getriebegehäuses: Der Antrieb erfolgt über das Antriebsritzel, das auf das Kegelrad wirkt. Die Drehbewegung erfolgt durch den formschlüssigen Eingriff der Spindel in das Kegelrad. Für die Hubbewegung sorgt die bauseits montierte Laufmutter-Verdrehsicherung. Spiralgehrungsgetriebe ermöglichen hohe Hubgeschwindigkeiten – hohe Effizienz und lange Lebensdauer. | |||||||||
JTG32
JACTON
Produktbeschreibung

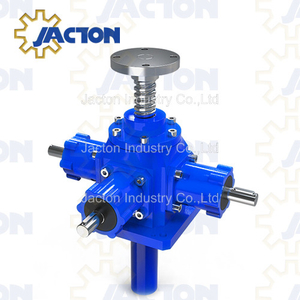

Kegelrad-Maschinen-Spindelhubgetriebe 10000 kg-50 x 10 – Trapezgewinde . Das Kegelrad-Spindelhubelement bietet eine Erweiterung des Einsatzspektrums unserer Präzisions-Spindelhubelemente. Im Gegensatz zum Spindelhubgetriebe mit Schneckengetriebe werden Spiralkegelgetriebe verwendet. Daher bietet er eine höhere Effizienz und höhere Geschwindigkeit als andere Schneckengetriebeheber. Ein zusätzlicher Vorteil besteht darin, dass Kegelradheber auch als Gehrungsboxen fungieren, was sie zu einer idealen Wahl für Systeme mit mehreren Wagenhebern macht.
Hauptmerkmale
* Ausgestattet mit gehärteten, spiralverzahnten Kegelradgetrieben für hohe Hubgeschwindigkeiten, längere Arbeitszyklen, hohe Effizienz und lange Lebensdauer.
* Konfigurationen mit einer, zwei und drei Antriebswellen sind verfügbar.
* Maximale statische Tragfähigkeit 10000 kg. Maximale dynamische Tragfähigkeit 2500 kg.
* Selbsthemmende Trapezgewindespindel der Größe Tr 50x10, präzise Positionierung und gleichmäßige Geschwindigkeit.
* Untersetzungsverhältnis: 3 :1. Verfahrweg 3,33 mm pro Umdrehung der Eingangswelle.
* Kundenspezifische Hublänge, maximaler Hub 30.00 mm bei Drucklast, 4.000 mm bei Zuglast.
* Grundausführungen: Translationsschraube, Antirotationsschraube zur Verdrehsicherung und rotierende Schraube.
* Aufrechte oder umgekehrte Montage. Erhältlich für Zug- oder Drucklasten.
* Standardmäßig mit 1-gängiger Gewindeschraube, kundenspezifischer 2-gängiger Gewindeschraube, die eine höhere Fahrgeschwindigkeit bietet und eine Bremse oder externe Verriegelungsvorrichtung zum Halten der Position erfordert.
* Schraubenendbeschläge: obere Platte, Gabelkopfende, Gewindeende, glattes Ende, Gabelkopf und Stangenende.
* Antriebsquelle: manuelles Handrad, Elektromotorantrieb oder beides zusammen.
* Kann einzeln eingesetzt oder zu einem exakt synchronisierten Hebesystem (Mehrfachhebersysteme) kombiniert werden, verbunden durch Verbindungswellen, Kegelradgetriebe, Kupplungen, Elektromotoren, Untersetzungsgetriebe, Endschalter und Lagerblöcke usw.
* Optimal für den Betrieb bei niedriger Drehzahl: Das Antriebssystem ist geräuschärmer, da die Maschinen mit einer niedrigeren Eingangsgeschwindigkeit angetrieben werden können.
* Höhere Effizienz, höhere Hubgeschwindigkeit, höhere Einschaltdauer, längere Lebensdauer.
* Einfache und effektive Lösung im Vergleich zu hydraulischen und pneumatischen Systemen.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften Kegelradgetriebe-Spindelhubgetriebes 10.000 kg zu gewährleisten.
* Spiralkegelräder: Paarweise geläppt, hochwertiger legierter Stahl, einsatzgehärtet.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Trapezgewinde: C45-Stahl als Standard. Kundenspezifischer Edelstahl 304 oder 316.
* Eingangswelle/Ausgangswellen: Gehärteter, legierter Stahl. Kundenspezifischer Edelstahl 304 oder 316.
* Drive Sleeve / Travelling Nut / Safety Nut: High strength bronze ZQAl9-4 (Casting aluminum bronze) as Standard. Kundenspezifische Bronze ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Anti-Reibungs-Kegelrollenlager. Kundenspezifischer Edelstahl 304.
* Motorflanschadapter: Hochfester Guss-Motoradapter, Sphäroguss. Kundenspezifischer Edelstahl 304 oder 316.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Anwendungsfall
Spindelhubgetriebe mit Kegelradgetriebe werden häufig in Getriebeeinheiten und der digitalen Steuerung von Maschinen, beim Heben von Stahlpfannen, beim Wenden und in Bewegungsübertragungseinheiten, bei Hebeeinheiten und beim automatischen oder ferngesteuerten Öffnen/Schließen großer Fenster und Türen, beim Öffnen von Schleusentoren in Wasserschutzanwendungen, bei großen und flexiblen Spannvorrichtungen, bei Umsetzwerkzeugen, bei Schweißrobotern, bei der Radar- und Solarenergiefernerfassung, beim Heben medizinischer Geräte, bei Hebeeinheiten auf Hebebühnen und in der Automobilindustrie usw. eingesetzt.
