| แจ็คสกรูเกียร์มุมที่ยกได้อย่างรวดเร็วสำหรับการยกความเร็วสูงมาก หากมีการใช้งานแจ็คแบบยกอย่างรวดเร็วการกำหนดค่าที่ถูกต้องสามารถขจัดความจำเป็นในการใช้กล่องเกียร์ แกนหมุนตามแนวแกน; ด้ายหญิงรวมอยู่ในเฟืองมุม: ไดรฟ์มีให้โดยเฟืองขับที่ทำหน้าที่อยู่บนเฟืองมุมด้วยด้ายหญิง การเคลื่อนไหวของการยกมีให้โดยอุปกรณ์ป้องกันการเลี้ยวของแกนหมุน การจัดตำแหน่งของเกียร์เอียงกำหนดทิศทางของการหมุน หมุนแกนหมุน; ด้ายหญิงในการเดินทางน็อตนอกตัวส่งสัญญาณ: ไดรฟ์มีให้โดยเฟืองขับที่ทำหน้าที่อยู่บนเกียร์มุม การเคลื่อนไหวแบบหมุนนั้นเกิดจากการมีส่วนร่วมเชิงบวกของแกนหมุนในเกียร์มุม การเคลื่อนไหวแบบยกมีให้โดยอุปกรณ์ต่อต้านการเลี้ยวของน็อตที่ติดตั้งในสถานที่ กล่องเกียร์สวี่เมเตอร์อนุญาตให้มีความเร็วในการยกสูง - คะแนนที่มีประสิทธิภาพสูงและอายุการใช้งานที่ยาวนาน | |||||||||
jtg32
จัคตัน
คำอธิบายผลิตภัณฑ์

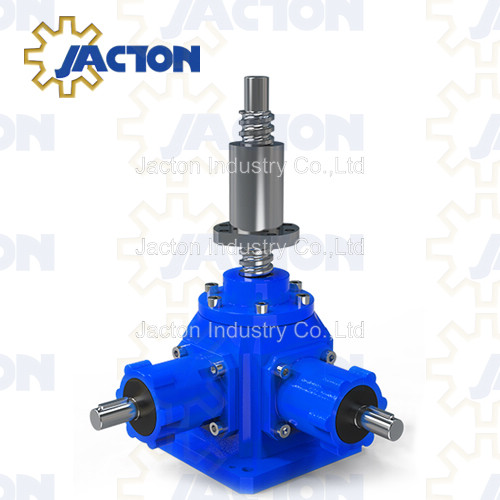

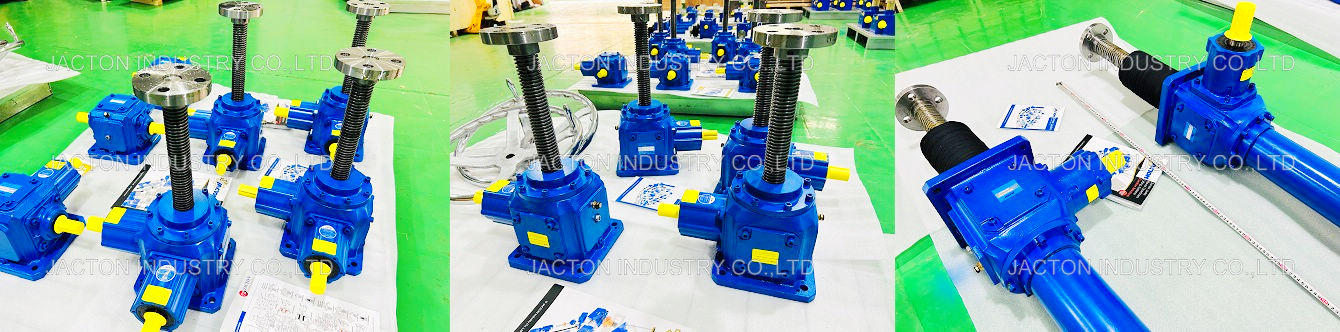

BEVEL GERIN MACHINE JACK JACK 10000KG-50X10- ส สี่เหลี่ยมคางหมู กรู แจ็คสกรูเกียร์มุมนำเสนอส่วนขยายไปยังช่วงของการใช้งานของแจ็คสกรูที่แม่นยำของเรา เมื่อเทียบกับแจ็คสกรูเฟืองตัวหนอนใช้กลไกเฟืองแบบเกลียว ดังนั้นจึงมีประสิทธิภาพที่สูงขึ้นและความเร็วสูงกว่าแจ็คเกียร์หนอนอื่น ๆ เพื่อเป็นประโยชน์เพิ่มเติมแจ็คเกียร์เบลเวลล์ยังทำหน้าที่เป็นกล่องมัดทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับระบบหลายแจ็ค
คุณสมบัติหลัก
* ติดตั้งด้วยการส่งสัญญาณเฟืองที่มีฟันเกลียวที่แข็งตัวสำหรับความเร็วในการยกสูงวัฏจักรหน้าที่มากขึ้นประสิทธิภาพสูงและอายุการใช้งานที่ยาวนาน

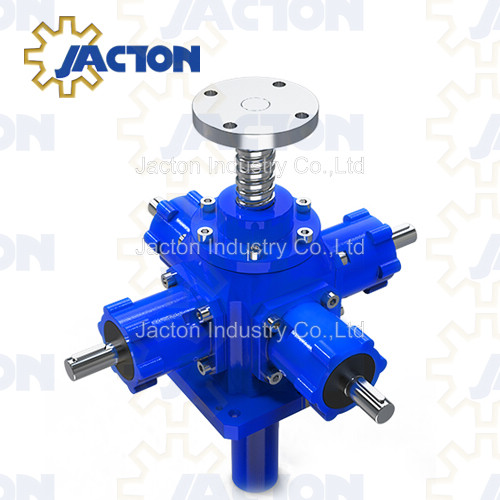

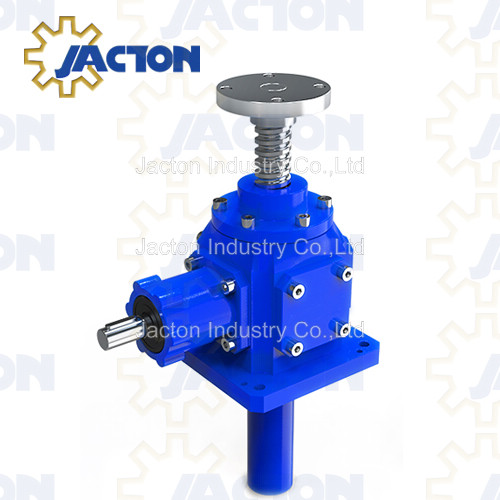

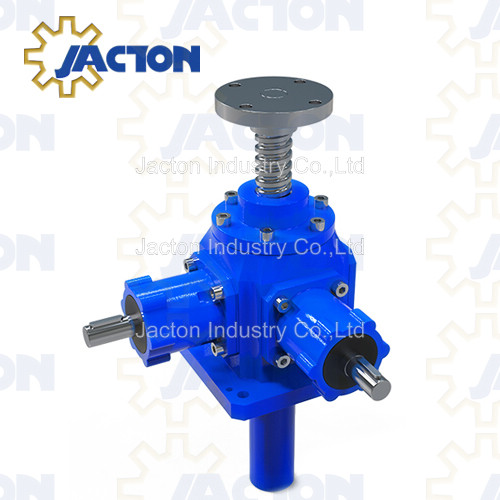

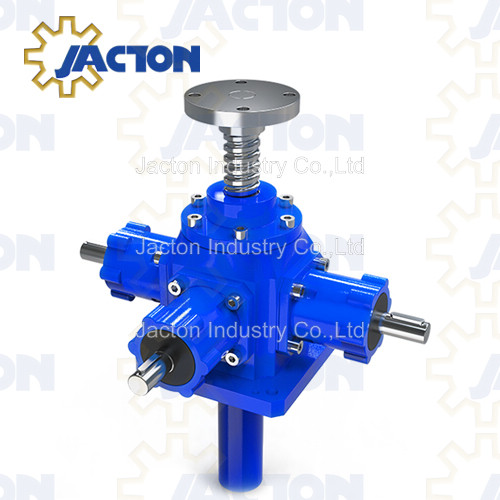

* มีการกำหนดค่าเพลาไดรฟ์หนึ่งสองและสามตัว
* ความจุโหลดคงที่ สูงสุด 10,000 กิโลกรัม ความสามารถในการโหลดแบบไดนามิกสูงสุด 2500 กิโลกรัม
* สกรูสี่เหลี่ยมคางหมูที่ล็อคด้วยตนเอง ขนาด TR 50x10 การวางตำแหน่งที่แม่นยำและความเร็วสม่ำเสมอ
* อัตราส่วนเกียร์ลดลง: 3 : 1 เดินทาง 3.33 มม. ต่อการเปลี่ยนเพลาอินพุต
* ความยาวจังหวะที่กำหนดเองจังหวะสูงสุด 30 00 มม. ในโหลดการบีบอัด, 4000 มม. ในภาระความตึง
* การออกแบบพื้นฐาน: การแปลสกรู, สกรูต่อต้านการหมุนสำหรับการต่อต้านการหมุนและสกรูหมุน
* การติดตั้งแบบตั้งตรงหรือคว่ำ มีอยู่ในความตึงเครียดหรือการบีบอัดโหลด
* มาตรฐานพร้อมสกรูเกลียว 1 เริ่มต้นสกรูเกลียวแบบ 2 สตาร์สที่กำหนดเองซึ่งให้ความเร็วในการเดินทางเพิ่มขึ้นและต้องใช้เบรกหรืออุปกรณ์ล็อคภายนอกเพื่อให้ตำแหน่งอยู่
* Fittings ปลายสกรู: แผ่นด้านบน, ปลาย Clevis, ปลายเกลียว, ปลายธรรมดา, หัวส้อมและปลายก้าน
* แหล่งพลังงาน: ล้อด้วยตนเอง, มอเตอร์ไฟฟ้าขับเคลื่อนหรือทั้งสองอย่างด้วยกัน
* สามารถนำไปใช้เป็นรายบุคคลใช้หรือรวมเข้ากับระบบยกที่ซิงโครไนซ์ (ระบบแจ็คหลายระบบ) เชื่อมโยงโดยการเชื่อมต่อเพลา, กล่องเกียร์เอียง, ข้อต่อ, มอเตอร์ไฟฟ้า, ตัวลดเกียร์, สวิตช์ขีด จำกัด และบล็อกหมอนเป็นต้น
* เหมาะสมที่สุดสำหรับการทำงานความเร็วต่ำ: ระบบการขับขี่มีสัญญาณรบกวนน้อยลงเนื่องจากเครื่องจักรสามารถขับเคลื่อนด้วยความเร็วอินพุตที่ต่ำกว่า
* ประสิทธิภาพที่สูงขึ้นความเร็วในการยกที่สูงขึ้นรอบการทำงานที่สูงขึ้นอายุการใช้งานที่ยาวนานขึ้น
* โซลูชันที่ง่ายและมีประสิทธิภาพเมื่อเปรียบเทียบกับระบบไฮดรอลิกและระบบนิวเมติก
วัสดุผลิตภัณฑ์
เราใช้วัสดุที่ดีที่สุดเพื่อรับประกันประสิทธิภาพและอายุการใช้งานของ Bevel Gear Machine Jack Jack 10000 กิโลกรัมที่คุณซื้อ

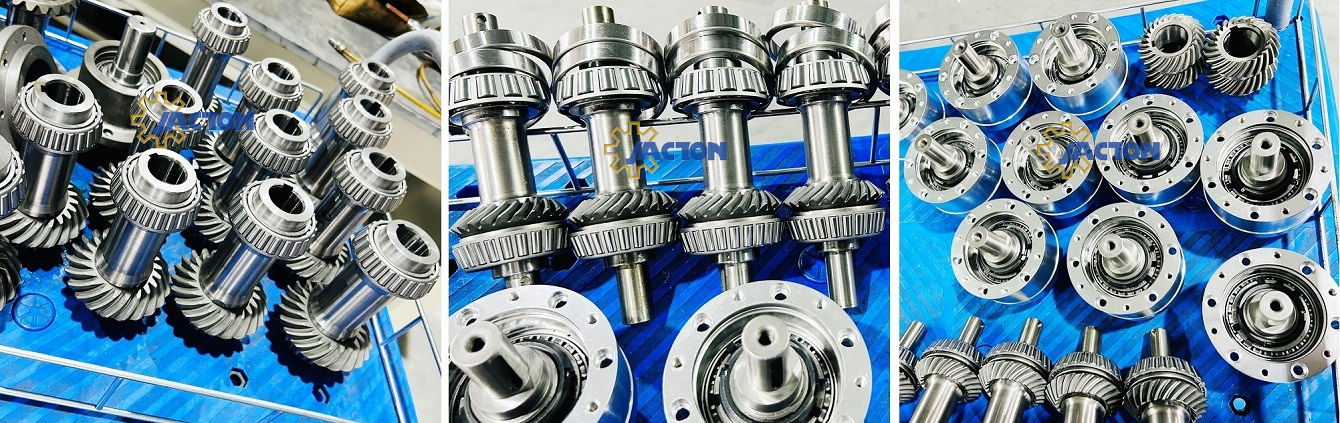

* Gears bevel เกลียว: ซ้อนกันเป็นคู่เหล็กโลหะผสมคุณภาพสูงเคสแข็ง
* ที่อยู่อาศัย: ที่อยู่อาศัยการหล่อที่มีความแข็งแรงสูงเหล็กดัด
* สกรูสี่เหลี่ยมคางหมู: เหล็ก C45 เป็นมาตรฐาน สแตนเลสที่กำหนดเอง 304 หรือ 316
* เพลาอินพุต / เพลาเอาต์พุต: เหล็กชุบแข็งโลหะผสม สแตนเลสที่กำหนดเอง 304 หรือ 316
* ปลอกแขน / น็อตเดินทาง / น็อตความปลอดภัย: บรอนซ์ความแข็งแรงสูง ZQAL9-4 (การหล่ออลูมิเนียมบรอนซ์) เป็นมาตรฐาน บรอนซ์ที่กำหนดเอง ZCUSN10PB1 (การหล่อดีบุกบรอนซ์)
* ตลับลูกปืน: แบริ่งลูกกลิ้งแบบเรียวต่อต้านแรงเสียดทาน สแตนเลสที่กำหนดเอง 304
* อะแดปเตอร์หน้าแปลนมอเตอร์: อะแดปเตอร์มอเตอร์ที่มีความแข็งแรงสูง, เหล็กดัด สแตนเลสที่กำหนดเอง 304 หรือ 316
การดาวน์โหลด
Speficications | ภาพวาดมิติ คู่มือการเลือก แคตตาล็อก
เคสใบสมัคร

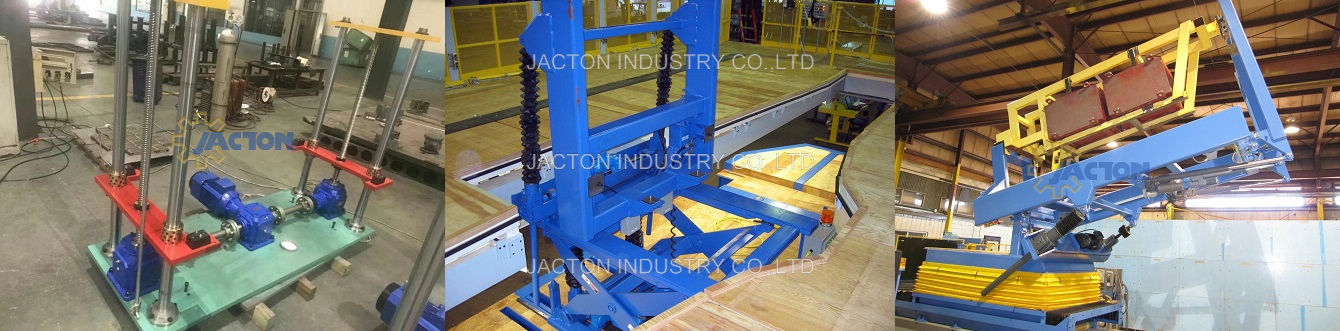

แจ็คสกรูเครื่องเกียร์เบลล์ใช้กันอย่างแพร่หลายในหน่วยส่งกำลังและการควบคุมแบบดิจิตอลของเครื่องจักรการยกทัพพีเหล็กการพลิกกลับและการเคลื่อนย้ายหน่วยส่งสัญญาณการยกและการเปิด/ปิดการเปิด/ปิดการควบคุมการใช้งานของการใช้งานการยกระดับการใช้งาน ขั้นตอนและในอุตสาหกรรมรถยนต์ ฯลฯ
