| Bei den Hochpräzisions-Spiralkegelradgetrieben handelt es sich um ein rechtwinkliges Spiralkegelradgetriebe mit hohler Abtriebs- und Eingangswellenkonfiguration. Durch ihre hohe radiale Belastbarkeit und hohe Präzision eignen sie sich sowohl für Servoanwendungen als auch für Kraftübertragungslösungen. Spiralkegelradgetriebe mit durchgehender Abtriebshohlwelle ohne Passfedernut. Beide Enden mit Schrumpfscheiben-Kraftverschluss. Eingang mit Motoradapter. Hochpräzise Spiralkegelgetriebe mit hochpräzisen, spielarmen Spiralkegelgetrieben, ausgestattet mit einem Eingangsflansch, der für die meisten Servomotoren geeignet ist. | |||||||||
JTV210
JACTON

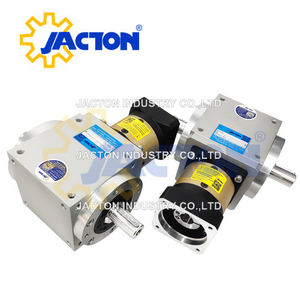

Produktbeschreibung

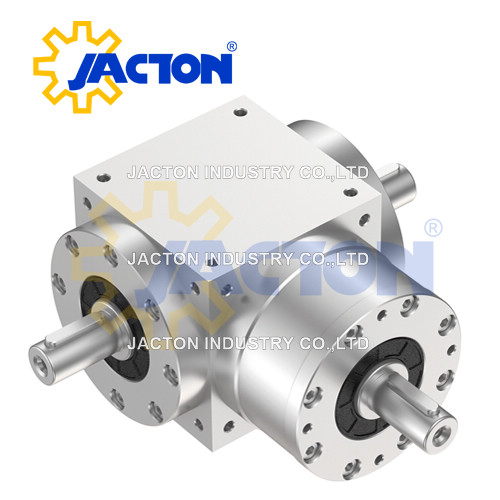

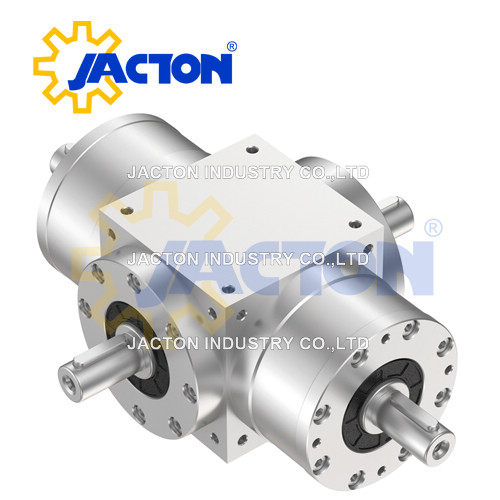

JTV210 Hochpräzisions-Spiralkegelradgetriebe. Nennausgangsdrehmoment (Nm): maximal 1300 Nm, Präzisionsspiel: 8–12 Bogenminuten, Wirkungsgrad: 94 %–97 %, Nenneingangsdrehzahl 1000 U/min, maximale Eingangsdrehzahl 2000 U/min. Die Servo-Spiralkegelradgetriebe JTV210 sind eine Kombination aus Planetengetrieben und Kegelradgetrieben, wobei das Kegelradgetriebe als Abtriebswelle fungiert. Für den Einbau in praktisch alle Servomotoren steht eine große Auswahl an Motoradaptern zur Verfügung. Diese Servogetriebe sind ideal für den Einsatz in Anwendungen, die eine hohe Dynamik und Positionierbewegungssteuerung erfordern. Die kompakte und stabile Bauweise präziser Winkelgetriebe gewährleistet eine gute Leistung bei gleichzeitiger Platzersparnis und Gewichtseffizienz. Dank der lebenslangen Schmierung und der IP65-Dichtung sind sie unter normalen Betriebsbedingungen 20.000 Stunden lang praktisch wartungsfrei. Die Spiralkegelräder in diesen Getrieben treffen im 90-Grad-Winkel aufeinander, um die Richtungskraft im rechten Winkel und nicht in einer Linie zu übertragen, was ihnen ein breites Anwendungsspektrum ermöglicht.
* JTV210-S2: Vollwelleneingang, doppelter Vollwellenausgang.
* JTV21 0-K1: Vollwelleneingang, Doppelhohlwellenausgang.
* JTV21 0-K2: Vollwelleneingang, Doppelhohlwellen mit Schrumpfscheibenausgang.
* JTV21 0-L: Vollwelleneingang, einzelner Vollwellenausgang (links).
* JTV21 0-R: Vollwelleneingang, einzelner Vollwellenausgang (rechts).
* JTV210-LM: Vollwelleneingang, doppelter Vollwellenausgang (links und in Reihe).
* JTV210-RM: Vollwelleneingang, doppelter Vollwellenausgang (rechts und in Reihe).
* JTV210-4M: Vollwelleneingang, drei Vollwellenausgang.
* JTVF210-S2: Motorflanscheingang (Servomotor oder Schrittmotor), Dual-Vollwellenausgang.
* JTVF210-K1: Motorflanscheingang (Servomotor oder Schrittmotor), Doppelhohlwellenausgang.
* JTVF210-K2: Motorflanscheingang (Servomotor oder Schrittmotor), Doppelhohlwellen mit Schrumpfscheibenausgang.
* JTVF210-L: Motorflanscheingang (Servomotor oder Schrittmotor), einzelner Vollwellenausgang (links).
* JTVF210-R: Motorflanscheingang (Servomotor oder Schrittmotor), einzelner Vollwellenausgang (rechts).
* JTVF210-LM: Motorflanscheingang (Servomotor oder Schrittmotor), Dual-Vollwellenausgang (links und in Reihe).
* JTVF210-RM: Motorflanscheingang (Servomotor oder Schrittmotor), Dual-Vollwellenausgang (rechts und in Reihe).
* JTVF210-4M: Motorflanscheingang (Servomotor oder Schrittmotor), drei Vollwellenausgang.
Hauptmerkmale
1. Kompakte Struktur, Integration eines Gehäuses aus legiertem Aluminium, um maximale Steifigkeit und Korrosionsbeständigkeit zu gewährleisten, und einfache Montage mit mehreren präzisionsbearbeiteten Oberflächen.
2. Es werden hochwertige Spiralkegelräder mit optimiertem Design, der Kontaktzahnoberfläche mit gleichmäßiger Belastung und einem zulässigen hohen Drehmoment verwendet.
3. Spiralkegelradübersetzungsverhältnisse: 1:1 und 2:1 (1-stufig). 3:1, 4:1, 5:1, 6:1, 8:1 und 10:1 (2-stufig). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3-stufig).
4. Hohe Betriebseffizienz von mehr als 97 % (3-stufig), 94 % (1-stufig, 2-stufig)
5. Das Zahnrad besteht aus hochfestem legiertem Stahl, der aufkohlt und präzise schleift.
6. Das Design mehrerer Abtriebs- und Eingangswellen aus legiertem Stahl erfüllt verschiedene industrielle Anforderungen.
7. Das vereinfachte Strukturdesign mit hohem Drehmoment und geringem Spiel gilt für Anwendungen von Präzisionsservos.
8. Einfache Montage, geräuscharm, vibrationsarm, wartungsfrei unter normalen Betriebsbedingungen, kein Fettwechsel erforderlich und lange Lebensdauer.
9. Zum Beispiel: Präzisionsdrehachsantriebe, Fahrportale und -säulen, Achsantriebe für den Materialtransport und Industriebereiche in der Automatisierung, Luft- und Raumfahrt, CNC, AGV, Werkzeugmaschinen und Robotik.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer der von Ihnen gekauften rechtwinkligen Servogetriebe zu gewährleisten.
* Gehäuse: Kompakte Struktur, integrierter Körper aus legiertem Aluminium, um maximale Steifigkeit und Korrosionsbeständigkeit zu gewährleisten, und einfache Montage mit mehreren präzisionsbearbeiteten Oberflächen.
* Spiralkegelräder: Es werden hochwertige Spiralkegelräder mit optimiertem Design, der Kontaktzahnoberfläche mit gleichmäßiger Belastung und einer zulässigen hohen Drehmomentabgabe verwendet.
* Eingangswelle und Ausgangswelle: Standardmäßig gehärteter und angelassener legierter Stahl 40Cr.
* Lager: Ausgestattet mit Kegelrollenlagern mit hoher Tragfähigkeit. Speziell verstärkte Lager für höhere radiale und axiale Belastung. Kundenspezifischer Edelstahl 304.
* Öldichtungen: Doppellippen-Öldichtung, hohe Staubdichtigkeit und Ölauslaufsicherheit.
* Schmiermittel: Lithiumfett Nr. 00 zur Schmierung.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Anwendungsfall

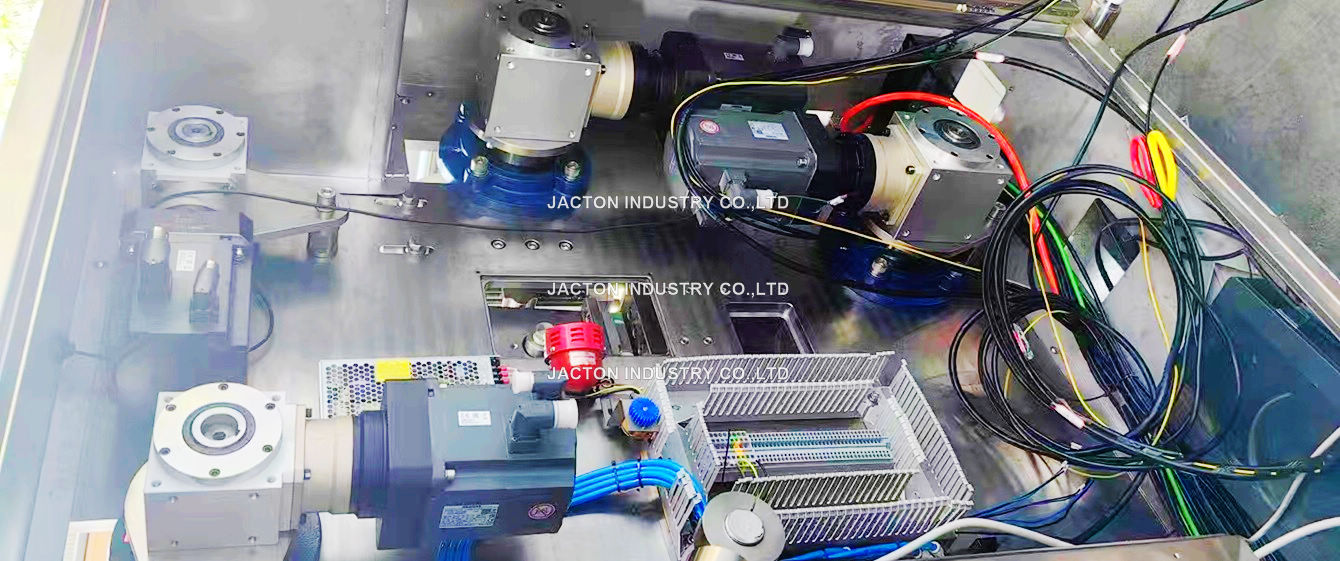

Diese rechtwinkligen Servogetriebe für Präzisionsanwendungen. Zum Beispiel: Präzisionsdrehachsantriebe, Fahrportale und -säulen, Achsantriebe für den Materialtransport und Industriebereiche in der Automatisierung, Luft- und Raumfahrt, CNC, AGV, Werkzeugmaschinen und Robotik.
