| Spirales Getriebsgetriebe mit vier Antriebswellen und drei spiralförmigen Schrägzügen. Geeignet für Leitungswellenanwendungen, einzelne Eingang mit drei angetriebenen Ausgangswellen und Dualwellenanwendungen, die eine manuelle Antriebsoption erfordern. Rechtswinkel -Spiralschargel Getriebe mit Einzelausgangswelle und Eingangswellenkonfiguration. Eine hohe radiale Belastungskapazität und hohe Präzision machen sie für Servoanwendungen sowie für Stromübertragungslösungen geeignet. Rechtswinkel -Spiralschargelgetriebe mit zwei Ausgangswellen und Motorflanscheingangskonfiguration. Eine hohe radiale Belastungskapazität und hohe Präzision machen die dieser Serie für Servoanwendungen sowie Stromübertragungslösungen geeignet. | |||||||||
JTV090
JACTON
Produktbeschreibung
JTV090 Rechtswinkel-Spiralscharfe Servo-Getriebe Nenne Ausgangsdrehmoment (NM): Maximal 75 Nm, Präzisions-Rückschlag: 6-10 Arcmin, Effizienz: 94%-97%, nominale Eingangsgeschwindigkeit 3000 U / min, maximale Eingangsgeschwindigkeit 6000 U / min. Die JTV090 Servo Spiral Bevel Getriebe sind Kombination aus Planetengetriebe mit Befel -Getriebe, bei denen die Abschrägungsgetriebe als Ausgangswelle fungieren. Eine breite Palette von Motoradapter ist für die Installation für praktisch alle Servomotoren erhältlich. Diese Servo -Getriebe eignen sich ideal für Anwendungen, die eine hohe Dynamik- und Positionierungsbewegungsregelung erfordern. Das kompakte und starre Design präzise rechtwinklige Getriebe gewährleisten eine gute Leistung mit Platzeinsparung und gleichzeitig gewichts effizient. Fürs Leben geschmiert und IP65-Versiegelung profitiert unter normalen Betriebsbedingungen für 20.000 Stunden praktisch wartungsfrei. Die spiralförmigen Kegelgeräte in diesen Getriebe treffen sich in 90-Grad-Winkeln, um die Richtungskraft entlang eines rechten Winkels und nicht in einer Inline-Inline zu übertragen, was ihnen eine Vielzahl von Anwendungen verleiht.
* JTV090-S2: Feststoffwelleneingang, Doppelwellenausgang.
* JTV0 90-K1: Feststoffwelleneingang, Dual Hohlwellen Ausgang.
* JTV0 90-K2: Feststoffwelleneingang, zwei Hohlwellen mit Schrumpfscheiben Ausgang.
* JTV0 90-L: Feststoffwelleneingang, Einzel -Wellenausgang (links).
* JTV0 90-R: Feststoffwelleneingang, Einzel -Saldwellenausgang (rechts).
* JTV090-LM: Feststoffwelleneingang, Doppelwellenausgang (links und Inline).
* JTV090-RM: Feststoffwelleneingang, Doppelwellenausgang (rechts und inline).
* JTV090-4M: Feststoffwelleneingang, drei Feststoffwellen.
* JTVF090-S2: Motorflanscheingang (Servomotor oder Steppermotor), Doppelwellenausgang.
* JTVF090-K1: Motorflanscheingang (Servomotor oder Steppermotor), Doppelhöhlenwellenausgang.
* JTVF090-K2: Motorflanscheingang (Servomotor oder Steppermotor), Dual Hohlwellen mit Schrumpfscheiben Ausgang.
* JTVF090-L: Motorflanscheingang (Servomotor oder Steppermotor), Einsatzwellenausgang (links).
* JTVF090-R: Motorflanscheingang (Servo-Motor oder Steppermotor), Einzel-Feststoff-Wellenausgang (rechts).
* JTVF090-LM: Motorflanscheingang (Servomotor oder Schrittmotor), Doppelwellenausgang (links und Inline).
* JTVF090-RM: Motorflanscheingang (Servo-Motor oder Steppermotor), Doppelwellenausgang (rechts und inline).
* JTVF090-4M: Motorflanscheingang (Servomotor oder Steppermotor), drei Feststoffwellen.
Hauptmerkmale
1. Kompaktstruktur, Integration des Legierungsaluminiumkörpers, um die maximale Starrheit und Korrosionsbeständigkeit zu gewährleisten und leicht mit mehreren präzisionsbearbeiteten Oberfläche zu montieren.
2. Hochwertige Spiralscharze werden verwendet, mit Optimierungsdesign, der Kontaktzahn mit gleichmäßiger Belastung und zulässigen hohen Drehmomentleistung.
3.. 3: 1, 4: 1, 5: 1, 6: 1, 8: 1 und 10: 1 (2-stufige). 9: 1, 12: 1, 15: 1, 16: 1, 20: 1, 25: 1, 30: 1, 32: 1, 40: 1, 50: 1 (3 Stufe).
4. Hohe Betriebseffizienz mehr als 97% (3 Stufe), 94% (1 Stufe, 2-stufiges)
5. Ausrüstung besteht aus Hochfestigkeits-Legierungsstahl-Kohlenhydraten und Schleifgenauigkeit.
6. Die Konstruktion von Stahlausgang und Eingangswelle mit mehreren Legierungsstahl gilt für verschiedene industrielle Anforderungen.
7. Das vereinfachte Strukturdesign mit hohem Drehmoment und niedrigem Rückschlag gilt für Anwendungen von Precision Servo.
8. Einfache Mount, geringes Rauschen, niedrige Vibrationen, wartungsfreie unter normalen Betriebsbedingungen, kein Fett und die lange Lebensdauer.
9. Zum Beispiel: Präzisions -Rotationsachse, Reiseverwalte und Säulen, Materiellehelebürme und Industriebereiche in Automatisierung, Luft- und Raumfahrt, CNC, AGV, Werkzeugmaschine und Robotik.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer der rechtwinkligen Servo -Getriebe zu gewährleisten, die Sie gekauft haben.
* Gehäuse: Kompaktstruktur, Integration des Legierungsaluminiumkörpers, um die maximale Starrheit und Korrosionsbeständigkeit zu gewährleisten, und leicht mit mehreren präzisionsbearbeiteten Oberfläche zu montieren.
* Spiralscharfe Zahnräder: Hochwertige Spiralscharze werden verwendet, mit Optimierungsdesign, der Kontaktzahnoberfläche mit gleichmäßiger Belastung, zulässiger hoher Drehmomentleistung.
* Eingangswelle und Ausgangswelle: Härtete und gemütliche Legierungsstahl 40CR standardmäßig.
* Lager: Ausgestattet mit sich verjüngten Rollenlagern mit schwerer Belastungskapazität. Benutzerdefinierte Verstärkungslager für höhere radiale und axiale Last. Custom Edelstahl 304.
* Öldichtungen: Doppel-Lippen-Öldichtung, hoher staubsicherer und Öllecks.
* Schmiermittel: #00 Lithiumfett zur Schmierung.
Herunterladen
Speifizikation | Dimensionszeichnungen | Auswahlhandbuch | Katalog
Anwendungsfall

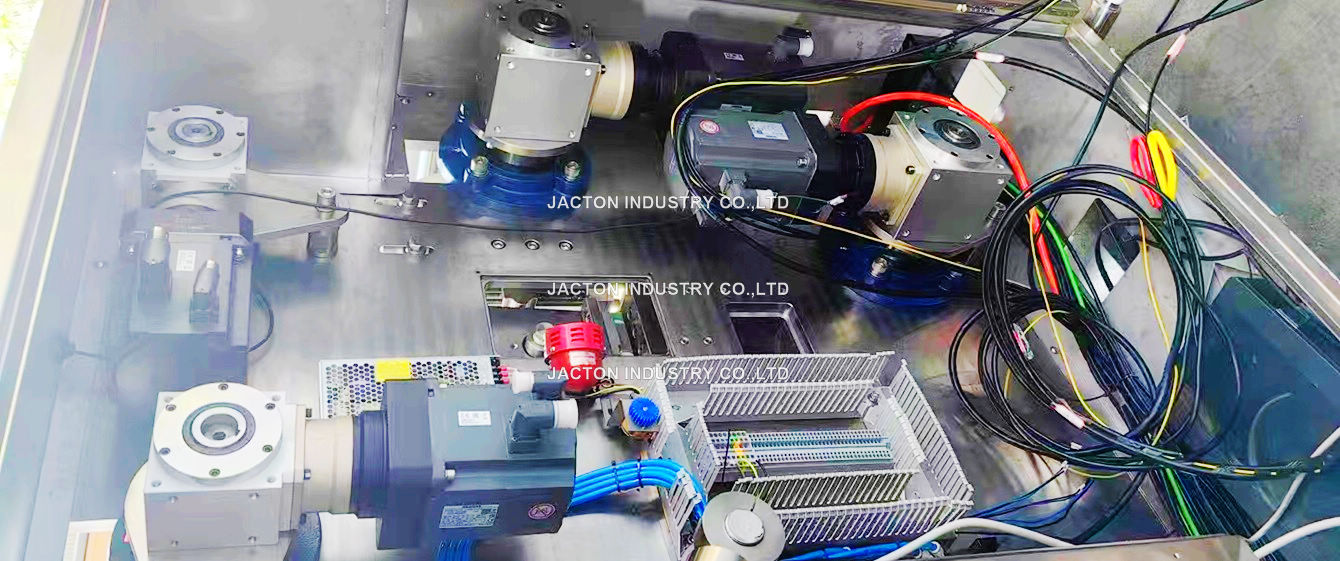

Diese rechtwinkligen Servogetriebe für Präzisionsanwendungen. Zum Beispiel: Präzisions -Rotationsachse, Reiseverwalte und Säulen, Materiellehelebürme und Industriebereiche in Automatisierung, Luft- und Raumfahrt, CNC, AGV, Werkzeugmaschine und Robotik.
