| Il cambio a spirale ad alta precisione è un cambio a spirale ad angolo retto con uscita a chiave cava e configurazione dell'albero di ingresso. L'elevata capacità di carico radiale e l'elevata precisione li rendono adatti per le applicazioni di servo e soluzioni di trasmissione di potenza. Cambio a spirale con smussatura con albero vuoto di uscita senza chiave. Entrambe le estremità con il blocco di potenza del disco di restringimento. Ingresso con adattatore motore. Campo con smussatura a spirale ad alta precisione con cambio a spirale ad alta precisione, a bassa bassa bassa bassa bassa backlash dotati di una flangia di ingresso progettata per adattarsi alla maggior parte dei servi motori. | |||||||||

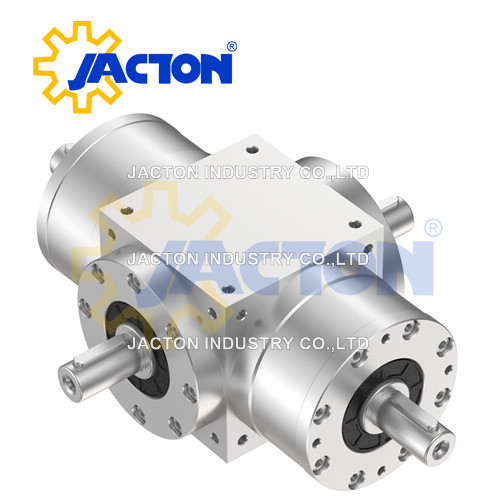

JTV210
Jacton
Descrizione del prodotto
JTV210 Coppia di output nominale a spirale ad alta precisione ad alta precisione (nm): massimo 1300 nm, contraccolpo di precisione: 8-12 arcmin, efficienza: 94%-97%, velocità nominale di ingresso 1000 giri / min, velocità di input massima 2000rpm. I cambi di smussatura a spirale JTV210 sono combinati di cambi planetari con cambi di smussatura, in cui i cambi di smussatura funzionano come albero di uscita. Una vasta gamma di adattatori di motori è disponibile per l'installazione praticamente a tutti i servi motori. Questi cambi di servo sono ideali per l'uso in applicazioni che richiedono un elevato controllo del movimento dinamico e di posizionamento. I cambi di angolo destro preciso compatto e rigido garantiscono buone prestazioni con risparmio spaziale ed efficienti dal punto di vista allo stesso tempo. Lubrited per la vita e la tenuta di sigillatura IP65 praticamente esente da manutenzione in condizioni operative normali per 20.000 ore. Gli ingranaggi a spirale in questi cambi si incontrano a 90 gradi per trasferire la forza direzionale lungo un angolo retto piuttosto che in linea, il che offre loro un'ampia varietà di applicazioni.
* JTV210-S2: ingresso dell'albero solido, output a doppio albero solido.
* JTV21 0-K1: ingresso dell'albero solido, uscita a doppio albero cavo.
* JTV21 0-K2: ingresso dell'albero solido, doppio albero cavo con output di dischi di rimpasto.
* JTV21 0-L: ingresso dell'albero solido, uscita dell'albero solido singolo (a sinistra).
* JTV21 0-R: ingresso dell'albero solido, uscita dell'albero solido singolo (a destra).
* JTV210-LM: ingresso dell'albero solido, output a doppio albero solido (a sinistra e in linea).
* JTV210-RM: ingresso dell'albero solido, output a doppio albero solido (a destra e in linea).
* JTV210-4M: ingresso dell'albero solido, tre alberi solidi.
* JTVF210-S2: ingresso della flangia del motore (motore servo o motore passo-passo), uscita a doppio albero solido.
* JTVF210-K1: ingresso della flangia del motore (motore servo o motore passo-passo), output a doppio albero cavo.
* JTVF210-K2: ingresso della flangia del motore (motore servo o motore passo-passo), doppi alberi cavi con output di dischi.
* JTVF210-L: ingresso della flangia del motore (motore servo o motore passo-passo), uscita dell'albero solido singolo (a sinistra).
* JTVF210-R: ingresso della flangia del motore (motore servo o motore passo-passo), uscita dell'albero solido singolo (a destra).
* JTVF210-LM: ingresso della flangia del motore (motore servo o motore passo-passo), uscita di alberi a doppio solido (sinistra e inline).
* JTVF210-RM: ingresso della flangia del motore (motore servo o motore passo-passo), uscita a doppio albero solido (a destra e in linea).
* JTVF210-4M: ingresso della flangia del motore (motore servo o motore passo-passo), tre alberi solidi.
Caratteristiche principali
1. Struttura compatta, integrazione del corpo in alluminio lega per garantire la massima rigidità e resistenza alla corrosione e facile da assemblare con una superficie lavorata a precisione multipla.
2. Vengono utilizzati ingranaggi con smussatura a spirale di alta qualità, con design di ottimizzazione, superficie del dente di contatto del carico uniforme, uscita di coppia elevata consentita.
3. Rapporti di ingranaggio conico a spirale: 1: 1 e 2: 1 (1 stadio). 3: 1, 4: 1, 5: 1, 6: 1, 8: 1 e 10: 1 (2 stadi). 9: 1, 12: 1, 15: 1, 16: 1, 20: 1, 25: 1, 30: 1, 32: 1, 40: 1, 50: 1 (3 stadi).
4. Efficienza operativa elevata superiore al 97% (3 stadi), 94% (1 stadio, 2 stadi)
5. L'ingranaggio è realizzato con carburi in acciaio in lega ad alta resistenza, macinazione della precisione.
6. La progettazione di output in acciaio in lega multipla e albero di ingresso si applica a vari requisiti industriali.
7. La progettazione della struttura semplificata con coppia elevata e bassa backlash si applica alle applicazioni del servo di precisione.
8. Montaggio facile, basso rumore, bassa vibrazione, manutenzione in condizioni operative normali, non è necessario sostituire il grasso e la lunga durata.
9. Ad esempio: unità di asse rotante di precisione, cavalletto e colonne di viaggio, azionamenti dell'asse di movimentazione dei materiali e aree industriali in automazione, aerospaziale, CNC, AGV, macchine utensili e robotica.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata dei cambi di servo angolo giusto che hai acquistato.
* Alloggiamento: struttura compatta, integrazione del corpo in alluminio in lega per garantire la massima rigidità e resistenza alla corrosione e facile da assemblare con una superficie di precisione multipla.
* Ingranaggi a spirale: vengono utilizzati ingranaggi a spirale di alta qualità, con design di ottimizzazione, superficie del dente di contatto del carico uniforme, uscita di coppia elevata consentita.
* Albero di ingresso e albero di uscita: acciaio in legato indurito e temperato 40cr di serie.
* Cuscinetto: dotato di cuscinetti a rulli affusolati con pesante capacità di carico. Cuscinetti rinforzati personalizzati per un carico radiale e assiale più elevato. Acciaio inossidabile personalizzato 304.
* Sigilli di olio: guarnizione a doppia lip, ad alta polvere e a prova di perdita di olio.
* Lubrificanti: #00 grasso di litio per lubrificazione.
Scaricamento
SpeFicications | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione
Questi cambi di servo ad angolo retto per applicazioni di precisione. Ad esempio: azionamenti per asse rotanti di precisione, cavalli da viaggio e colonne, azionamenti dell'asse di movimentazione dei materiali e aree industriali in automazione, aerospaziale, CNC, AGV, macchine utensili e robotica.
Imballaggio e spedizione
* Casi di compensato esportatore standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione libera).
* Express (AIR): fabbrica alla società dei clienti di FedEx, DHL, UPS, TNT. Incoterms: Exw, DDU.
* Sea Freight: fabbrica al porto di destinazione per nave. Incoterms: CIF, FOB, EXW, CFR.
* Air Freight: fabbrica all'aeroporto di destinazione in aereo. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto in treno, trasporto di camion, spedizione oceanica.
