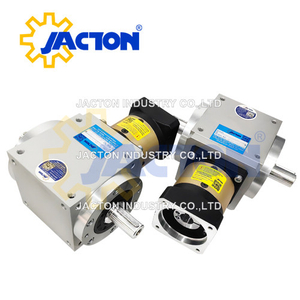

กระปุกเกียร์มุมเกลียวที่มีความแม่นยำสูง jtv210

คำอธิบายผลิตภัณฑ์

JTV210 Gearque-bevel bevel bevel torque (NM): สูงสุด 1300nm, backlash ความแม่นยำ: 8-12 Arcmin, ประสิทธิภาพ: 94%-97%, ความเร็วอินพุตเล็กน้อย 1000rpm, ความเร็วอินพุตสูงสุด 2000rpm กระปุกเกียร์เบลเวลเซอร์โวสเซอร์โว JTV210 เป็นการรวมกันของกระปุกเกียร์ดาวเคราะห์กับกล่องเกียร์เอียงซึ่งกล่องเกียร์เอียงทำหน้าที่เป็นเพลาเอาท์พุท มีอะแดปเตอร์มอเตอร์ที่หลากหลายสำหรับการติดตั้งเพื่อมอเตอร์เซอร์โวเกือบทั้งหมด กล่องเกียร์เซอร์โวเหล่านี้เหมาะสำหรับใช้ในแอปพลิเคชันที่ต้องการการควบคุมการเคลื่อนไหวแบบไดนามิกสูงและการวางตำแหน่ง กล่องเกียร์มุมขวาที่มีขนาดกะทัดรัดและเข้มงวดมีประสิทธิภาพที่ดีพร้อมประสิทธิภาพที่ดีด้วยการประหยัดพื้นที่และน้ำหนักที่มีประสิทธิภาพในเวลาเดียวกัน หล่อลื่นเพื่อชีวิตและการปิดผนึก IP65 ผลประโยชน์อย่างแท้จริงปราศจากการบำรุงรักษาภายใต้สภาพการทำงานปกติเป็นเวลา 20,000 ชั่วโมง เฟืองมุมเกลียวในกระปุกเกียร์เหล่านี้พบกันที่มุม 90 องศาเพื่อถ่ายโอนแรงทิศทางไปตามมุมฉากมากกว่าอินไลน์ซึ่งให้การใช้งานที่หลากหลาย

* JTV210-S2: อินพุตเพลาแข็ง, เอาต์พุตเพลาแข็งคู่

* JTV21 0-K1: อินพุตเพลาแข็ง, เอาต์พุตเพลากลวงคู่

* JTV21 0-K2: อินพุตเพลาแข็งเพลากลวงคู่พร้อมเอาต์พุตแผ่นดิสก์หดตัว

* JTV21 0-L: อินพุตเพลาแข็งเอาต์พุตเพลาแข็งเดี่ยว (ซ้าย)

* JTV21 0-R: อินพุตเพลาแข็งเอาต์พุตเพลาแข็งเดี่ยว (ขวา)

* JTV210-LM: อินพุตเพลาแข็ง, เอาต์พุตเพลาแข็งคู่ (ซ้าย & อินไลน์)

* JTV210-RM: อินพุตเพลาแข็ง, เอาต์พุตเพลาแข็งคู่ (ขวา & อินไลน์)

* JTV210-4M: อินพุตเพลาทึบ, เอาต์พุตเพลาแข็งสามตัว

* JTVF210-S2: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งคู่

* JTVF210-K1: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลากลวงคู่

* JTVF210-K2: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เพลากลวงคู่ที่มีการส่งออกแผ่นดิสก์

* JTVF210-L: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งเดี่ยว (ซ้าย)

* JTVF210-R: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งเดี่ยว (ขวา)

* JTVF210-LM: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งคู่ (ซ้าย & อินไลน์)

* JTVF210-RM: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งคู่ (ขวา & อินไลน์)

* JTVF210-4M: อินพุตหน้าแปลนมอเตอร์ (เซอร์โวมอเตอร์หรือมอเตอร์สเต็ปเปอร์) เอาต์พุตเพลาแข็งสามตัว

คุณสมบัติหลัก

1. โครงสร้างขนาดกะทัดรัดการรวมตัวของอลูมิเนียมอัลลอยด์เพื่อให้แน่ใจว่ามีความแข็งแกร่งและความต้านทานการกัดกร่อนสูงสุดและง่ายต่อการประกอบด้วยพื้นผิวที่มีความแม่นยำหลายอย่าง
2. ใช้เกียร์มุมเกลียวคุณภาพสูงพร้อมการออกแบบการปรับให้เหมาะสมพื้นผิวฟันหน้าสัมผัสของโหลดสม่ำเสมอเอาต์พุตแรงบิดสูงที่อนุญาต
3. อัตราส่วนการใส่เกียร์แบบเบลล์เกลียว: 1: 1 และ 2: 1 (1 ขั้นตอน) 3: 1, 4: 1, 5: 1, 6: 1, 8: 1 และ 10: 1 (2 ขั้นตอน) 9: 1, 12: 1, 15: 1, 16: 1, 20: 1, 25: 1, 30: 1, 32: 1, 40: 1, 50: 1 (3 ขั้นตอน)
4. ประสิทธิภาพการทำงานที่สูงมากกว่า 97% (3 ขั้นตอน), 94% (1 ขั้นตอน, 2 ขั้นตอน)
5. เกียร์ทำจากคาร์บูไรซิ่งเหล็กโลหะผสมที่มีความแข็งแรงสูงความแม่นยำในการบด
6. การออกแบบเหล็กอัลลอยหลายตัวและเพลาอินพุตใช้กับความต้องการทางอุตสาหกรรมต่างๆ
7. การออกแบบโครงสร้างที่เรียบง่ายด้วยแรงบิดสูงและฟันเฟืองต่ำนำไปใช้กับแอปพลิเคชันของเซอร์โวที่แม่นยำ
8. การติดตั้งง่าย, เสียงรบกวนต่ำ, การสั่นสะเทือนต่ำ, ปราศจากการบำรุงรักษาภายใต้สภาพการทำงานปกติไม่จำเป็นต้องเปลี่ยนจาระบีและอายุการใช้งานที่ยาวนาน
9. ตัวอย่าง: ไดรฟ์แกนโรตารี่ที่แม่นยำ, โครงสำหรับตั้งสิ่งของและคอลัมน์, ไดรฟ์แกนการจัดการวัสดุและพื้นที่อุตสาหกรรมในระบบอัตโนมัติ, การบินและอวกาศ, CNC, AGV, เครื่องมือเครื่องจักรและหุ่นยนต์
