| يمكن استخدام المحركات اللولبية والمشغلات اللولبية الكروية في ترتيب واحد أو يمكن استخدامها في ترتيب متعدد جنبًا إلى جنب مع مجموعة كاملة من الملحقات لتوفير نظام مترابط ميكانيكيًا ومتزامن بشكل دائم. من خلال الملحقات المتوفرة بسهولة، يمكن ربط أعمدة التوصيل بالمشغل، ويمكن أن توفر صناديق التروس الدوران والتوصيل لترتيب مشغل متعدد، ويمكن استخدام مفاتيح الحد للحد من الحركة وتوفير توقف لأعلى ولأسفل. تتوفر أغطية المنفاخ لحماية المشغل من الأوساخ والملوثات الأخرى والسماح بعمر أطول في كل من الأنماط اللولبية المستقيمة والمقلوبة. | |||||||||
8-نظام الرافعات
جاكتون
وصف المنتج

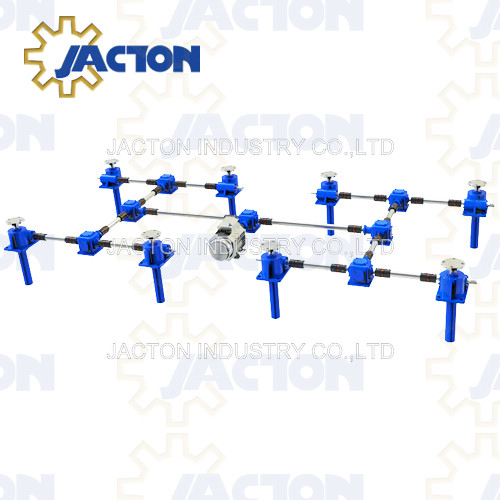

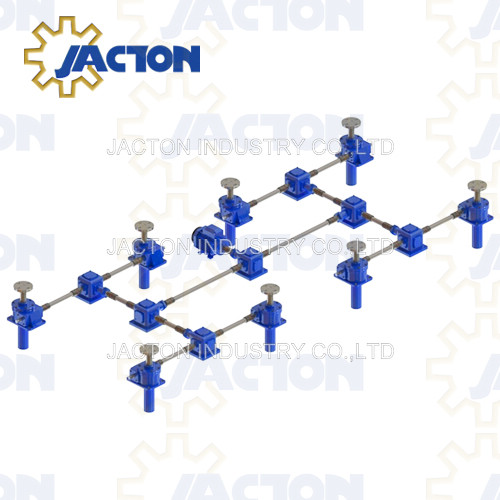

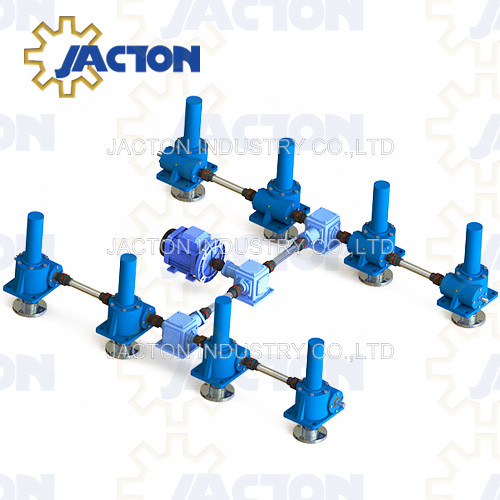

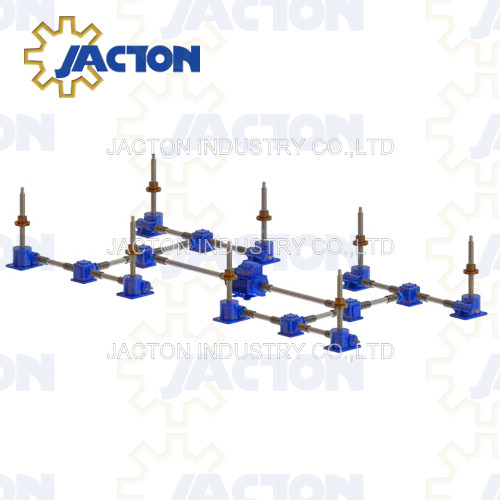

تعد مزامنة الرافعات اللولبية الثمانية ذات التروس الدودية أمرًا بسيطًا مع المجموعة الكاملة من الملحقات. يتم استخدام أعمدة مشتركة عالمية لتوصيل العديد من الرافعات اللولبية للعتاد الدودي معًا. تعمل الأعمدة على تخفيف الضوضاء والاهتزازات والتأثيرات وتعويض الأخطاء المحورية والشعاعية والزاوية. توفر علب التروس المخروطية الحلزونية العديد من المزايا للمصمم وقد تم اختيارها خصيصًا لتكمل الرافعات اللولبية والملحقات الخاصة بالعتاد الدودي. ثمانية من تكوينات النظام الأكثر شيوعًا هي أنظمة الرفع ذات التكوين 'H' و 'HH' . الرافعات اللولبية مع أجهزة السلامة لمنصات الرفع. تشمل أجهزة الرفع طاولات الرفع، ومنصات عمل الرفع، ومنصات التحميل، ورافعات السيارات، والمراحل والاستوديوهات، وميكانيكا المسرح، ومعدات السلامة.
الميزات الرئيسية
* رفع ودعم الحمولة من عدة كيلوغرامات إلى الخدمة الشاقة عدة مئات من الأطنان في نفس الوقت.
* كفاءة نظام 8 مقابس 80%. إذا أضفت علبة تروس مخروطية لنظام الرفع، فلا تتجاهل كفاءة علبة التروس المخروطية بنسبة 94%.
* القفل الذاتي (احتفظ بالموضع)، وتحديد المواقع بدقة، والتزامن الكامل، وترتيبات أنظمة الرافعات اللولبية المتعددة المختلفة، وسهولة التركيب والتشغيل، والصيانة المجانية.
* برغي الرفع بأطوال غير قياسية، أقصى شوط 6000 مم في حمل الضغط أو حمل الشد.
* ترجمة نظام الرافعة اللولبية: يجب ربط نهايات المسمار الرصاص بحمولة مشتركة. يلزم الخلوص أسفل مستوى التثبيت السفلي لجسم الرافعة لاستيعاب غطاء المسمار المترجم.
* نظام الرافعة اللولبية الدوارة: تترجم صواميل الرفع. ليس هناك حاجة إلى خلوص أسفل مستوى التثبيت السفلي لجسم الرافعة، ولكن يجب مراعاة تصميم لوح الرفع للسماح للوحة الرفع بالمرور فوق أو تجاوز طاقم المسمار شبه المنحرف ذاتي القفل (لا ينخفض الحمل في حالة تعطل النظام).
* تركيب مستقيم أو مقلوب. متوفر في أحمال التوتر أو الضغط.
* قياسي مزود بمسمار لولبي ذو بداية واحدة، ومسمار ملولب مخصص ذو بدايتين مما يوفر سرعة سفر متزايدة ويتطلب فرامل أو جهاز قفل خارجي لتثبيت الموضع.
* يمكن تشغيلها بواسطة العجلات اليدوية أو المحرك أو كليهما
* حل بسيط وغير مكلف مقارنة بالأنظمة الهيدروليكية والهوائية.
مادة المنتج
نحن نستخدم أفضل المواد لضمان أداء وعمر أنظمة رفع الرافعة اللولبية المتزامنة التي اشتريتها.
* السكن: غلاف الصب عالي القوة، حديد الدكتايل.
* برغي الرفع: فولاذ C45 كمعيار قياسي. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* عمود الإدخال (الدودة): فولاذ C45 في عملية المعالجة الحرارية عالية التردد. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* الترس الدودي / صامولة السفر / صامولة الأمان: ZQAl9-4 (صب برونز الألومنيوم) كمعيار قياسي. مخصص ZCuSn10Pb1 (صب البرونز القصدير).
* المحمل: محامل دفع كروية مضادة للاحتكاك للعتاد الدودي. محامل كروية مضادة للاحتكاك لعمود الإدخال (الدودة). مخصص الفولاذ المقاوم للصدأ 304.
* مواد التشحيم: الشحوم الاصطناعية، شحم الليثيوم EP2 عالي الضغط.
تحميل
تكوينات النظام | دليل الاختيار | كتالوج

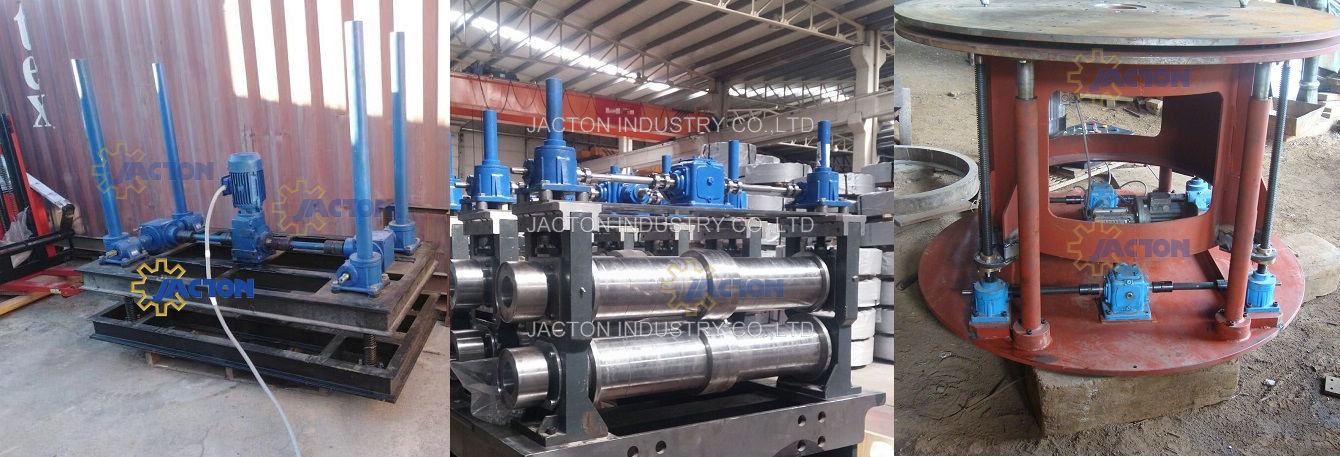

حالة التطبيق
توفر أنظمة الرفع ذات الرافعة اللولبية المتزامنة عمليات رفع وخفض ودفع وسحب وتثبيت شاملة بدقة لحلول التصميم في مجموعة واسعة من الصناعات. توجد أنظمة الرفع هذه في الأسواق بما في ذلك أنظمة الرفع المتزامنة للمنصة مثل طاولات الرفع ومنصة الهبوط، ومعدات مناولة المواد، ومعدات أعمال الصلب، وصناعة الأغذية والمشروبات، ومعالجة المياه، والمعدات الصيدلانية والطبية والمختبرية، ومعدات التعبئة والتغليف، والطاقة النووية والفضاء، ومعدات صناعة الورق والطباعة، ونظام هوائي المحطة الأرضية عبر الأقمار الصناعية، ورفع المركبات الثقيلة، وأنظمة تتبع الألواح الشمسية، وآلة الثني، ومعدات النقل، وبناء المسارح والمسارح والعسكرية وغيرها.
المزايا الرئيسية لنظام الرافعة اللولبية على نظام محرك الرفع الهيدروليكي أو الهوائي أو المتسلسل هي:
* يمكن التحكم في الرفع باستخدام الرافعات اللولبية المرتبطة ميكانيكيًا في كل زاوية.
* رفع متزامن مع عدم وجود انحراف أو إمالة للإطار طوال شوط السفر.
* أجسام الرافعة اللولبية ذات التروس الدودية المدمجة.
* برغي شبه منحرف ذاتي القفل (لا ينخفض الحمل في حالة فشل النظام)
* طاقة إدخال منخفضة، قوة خطية عالية للرفع، تكرار عالٍ ودقة موضعية.
* الميزة: محرك كهربائي فردي ونظيف وسهل التركيب.
* مطلوب محرك واحد فقط مع خيارات الفرامل والتعليقات. لا توجد مشاكل تلوث النفط.
* سرعة متغيرة من خلال التحكم في العاكس.
* مع محرك يعمل بنظام العاكس، تتوفر كل من التشغيل والإيقاف الناعم، والإدارة الحالية، وسرعات الرفع المختلفة.

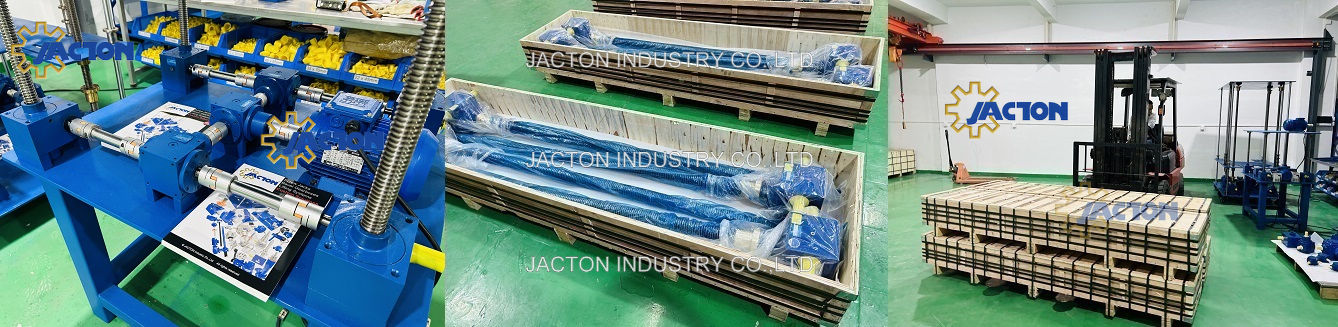

التعبئة والتغليف والشحن

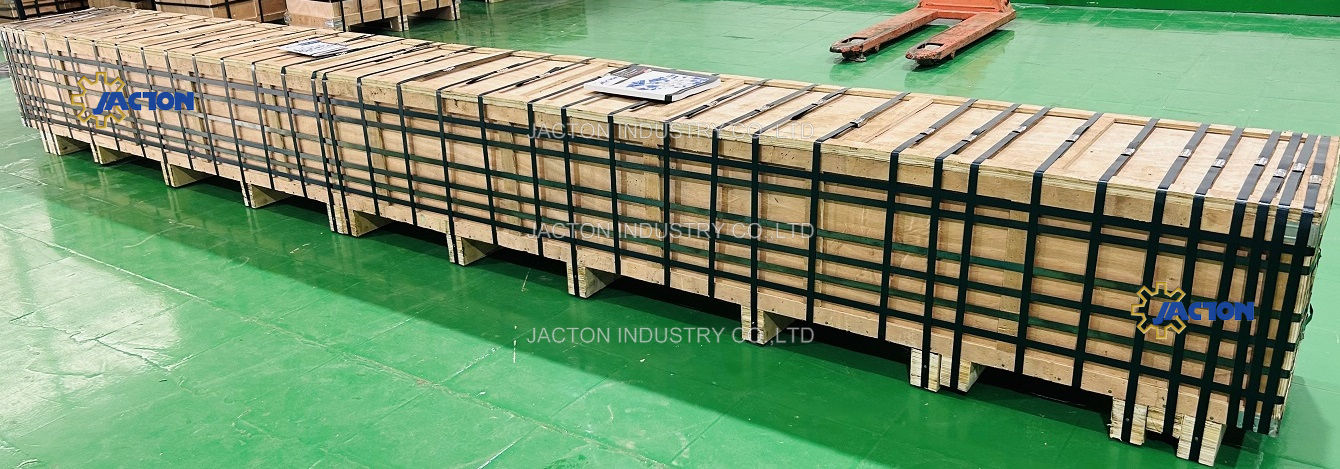

* 100% حالات خشب رقائقي قياسية للتصدير (مواد خشبية قياسية للتصدير الدولي مع تبخير مجاني).
* Express(Air): المصنع لشركة العملاء بواسطة FEDEX وDHL وUPS وTNT. مصطلحات التجارة الدولية: EXW، DDU.
* الشحن البحري: من المصنع إلى ميناء الوجهة عن طريق السفينة. مصطلحات التجارة الدولية: CIF، FOB، EXW، CFR.
* الشحن الجوي: من المصنع إلى مطار الوجهة بالطائرة. مصطلحات التجارة الدولية: CFR، EXW، FCA، CPT، CIP.
* خيارات إضافية (من الباب إلى الباب): النقل بالقطار، النقل بالشاحنات، الشحن البحري.
