| Os atuadores de parafuso de máquina e de fuso de esfera podem ser usados em um único arranjo ou em um arranjo múltiplo junto com uma linha completa de acessórios para fornecer um sistema mecanicamente interconectado e permanentemente sincronizado. Com acessórios prontamente disponíveis, os eixos de conexão podem ser acoplados ao atuador, as caixas de engrenagens podem fornecer a rotação e a conexão para um arranjo de múltiplos atuadores e os interruptores de limite podem ser usados para limitar o deslocamento e fornecer uma parada ascendente e descendente. Protetores de fole para proteger o atuador contra sujeira e outros contaminantes e permitir uma vida útil mais longa estão disponíveis nos estilos de parafuso vertical e invertido. | |||||||||
Sistema de 8 Valetes
JACTON
Descrição do produto

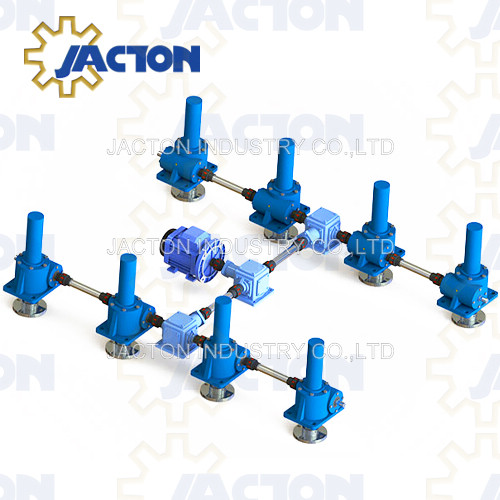

A sincronização de oito macacos de parafuso sem-fim é simples com a gama completa de acessórios. Os eixos de junta universal são usados para conectar vários macacos de engrenagem helicoidal. Os eixos atenuam ruídos, vibrações e impactos e compensam erros axiais, radiais e angulares. As caixas de engrenagens cônicas em espiral oferecem inúmeras vantagens ao projetista e foram especialmente selecionadas para complementar os macacos e acessórios de engrenagem helicoidal. Oito das configurações de sistema mais populares são os sistemas de elevação configurados em “H” e “HH” . Macacos de rosca com dispositivos de segurança para plataformas elevatórias. Os dispositivos de elevação abrangem mesas elevatórias, plataformas elevatórias de trabalho, plataformas de carga, elevadores de automóveis, palcos e estúdios, mecânica de palco, equipamentos de segurança.
Principais recursos
* Elevação simultânea e suporte de carga de vários quilogramas até centenas de toneladas de serviço pesado.
* Eficiência do sistema de 8 tomadas 80%. Se adicionar uma caixa de engrenagens cônica ao sistema de levantamento, não ignore a eficiência das caixas de engrenagens cônicas de 94%.
* Autotravamento (manter a posição), posicionamento preciso, sincronização total, diferentes arranjos de sistemas de macacos de parafuso múltiplos, fácil instalação e operação, livre de manutenção.
* Parafuso de elevação com comprimentos não padronizados, curso máximo de 6000 mm em carga de compressão ou carga de tensão.
* Sistema de Jack de Parafuso de Tradução: As extremidades do parafuso de avanço devem ser fixadas a uma carga comum. É necessária folga sob o plano de montagem inferior do corpo do macaco para acomodar a tampa do parafuso de translação.
* Sistema de macaco de parafuso giratório: as porcas de elevação são transladadas. A folga sob o plano de montagem inferior do corpo do macaco não é necessária, mas deve ser feita uma margem no projeto da placa de elevação para permitir que a placa passe sobre ou ultrapasse o parafuso trapezoidal autotravante de elevação (a carga não desce no caso de falha do sistema).
* Montagem vertical ou invertida. Disponível em cargas de tensão ou compressão.
* Padrão com parafuso de rosca de 1 início, parafuso de rosca personalizado de 2 inícios que oferece maior velocidade de deslocamento e requer um freio ou dispositivo de travamento externo para manter a posição.
* Pode ser operado por volantes, motor ou ambos
* Solução simples e barata em comparação com sistemas hidráulicos e pneumáticos.
Material do produto
Usamos os melhores materiais para garantir o desempenho e a vida útil dos Sistemas de Levantamento com Parafuso de Sincronização que você adquiriu.
* Carcaça: Carcaça fundida de alta resistência, ferro dúctil.
* Parafuso de elevação: Aço C45 como padrão. Aço inoxidável personalizado 304 ou 316.
* Eixo de entrada (Sem-fim): Aço C45 em processo de tratamento térmico de alta frequência. Aço inoxidável personalizado 304 ou 316.
* Engrenagem sem-fim / Porca de deslocamento / Porca de segurança: ZQAl9-4 (fundição de alumínio e bronze) como padrão. ZCuSn10Pb1 personalizado (fundição de bronze de estanho).
* Rolamento: Rolamentos axiais de esferas antifricção para engrenagem helicoidal. Rolamentos de esferas antifricção para eixo de entrada (sem-fim). Aço inoxidável personalizado 304.
* Lubrificantes: Graxa Sintética, Graxa de Lítio EP2 de Extrema Pressão.
Download
Configurações do sistema | Guia de seleção | Catálogo
Caso de aplicação
Os sistemas de elevação com macaco de parafuso de sincronização oferecem levantamento, abaixamento, empurrar, puxar e segurar a posição abrangentes com precisão para soluções de projeto em uma ampla variedade de indústrias. Esses sistemas de elevação são encontrados em mercados que incluem sistemas de elevação síncrona de plataforma, como mesas elevatórias e plataformas de pouso, equipamentos de manuseio de materiais, equipamentos para siderurgia, indústria de alimentos e bebidas, processamento de água, equipamentos farmacêuticos, médicos e de laboratório, equipamentos de embalagem, equipamentos nucleares e aeroespaciais, equipamentos para a indústria de papel e impressão, sistema de antena de estação terrestre de satélite, elevação de veículos pesados, sistemas de rastreamento de painéis solares, máquinas de dobra, equipamentos de transporte, construção de teatro e palco e militares, entre outros.
As principais vantagens de um sistema de macaco de parafuso em relação ao sistema de acionamento de elevação hidráulico, pneumático ou acionado por corrente são:
* Elevação controlada com macacos de parafuso ligados mecanicamente em cada canto.
* Elevação sincronizada sem inclinação ou inclinação da estrutura durante todo o curso de deslocamento.
* Corpos compactos de macacos com parafuso de engrenagem helicoidal.
* Parafuso trapezoidal autotravante (a carga não diminui em caso de falha do sistema)
* Baixa potência de entrada, alta força linear de levantamento, alta repetição e precisão posicional.
* Característica: acionamento por motor elétrico único, limpo, fácil de instalar.
* Apenas um motor é necessário com opções de freio e feedback. Sem problemas de contaminação por óleo.
* Velocidade Variável através do controle do inversor.
* Com motor acionado por inversor, partida e parada suaves, gerenciamento de corrente e velocidades de elevação variadas estão disponíveis.
