| Một xi lanh giắc vít là một thiết bị được sử dụng để áp dụng lực, đẩy và kéo hoặc di chuyển đến một vị trí và giữ bằng cách chuyển đổi chuyển động quay một cách cơ học thành chuyển động tuyến tính. Vít giắc cắm cơ khí dung lượng cơ học 10 tấn. Có sẵn trong vít máy, vít bóng, bộ truyền động vít máy bằng thép không gỉ, bộ truyền động siêu nhỏ vi mô, bộ truyền động vít máy động cơ và bộ truyền động vít bóng, xi lanh điện và hệ thống điều khiển động cơ. Các phụ kiện bao gồm các hộp bánh răng Miter, bộ điều hợp động cơ C, công tắc giới hạn, đầu dò, chỉ báo vị trí trực quan và kỹ thuật số, khớp nối, ốc vít bóng và hệ thống vít bóng, và vòng khóa. Có thể được sử dụng như là các lựa chọn thay thế cho hệ thống thủy lực và khí nén. | |||||||||
JTE-10T
Jacton
Mô tả sản phẩm

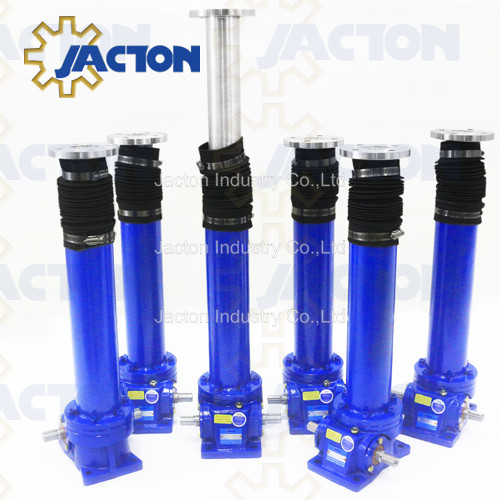

Các xi lanh điện nặng 10 tấn về cơ bản là giắc cắm vít bánh răng 10ton với đai ốc di chuyển, nhưng với thiết kế xi lanh nâng. Có sẵn trong vít bóng và vít máy. Vít được bao bọc hoàn toàn bởi thanh đẩy được hướng dẫn trong ống bảo vệ bên ngoài, rất phù hợp cho môi trường công nghiệp trong đó bảo vệ cơ chế vít nâng và hoạt động đáng tin cậy là rất quan trọng. Là một lựa chọn tốt hơn so với các bộ truyền động thủy lực hoặc xi lanh khí nén với sự thay thế sạch này, impler để cài đặt, kiểm soát, bảo trì thấp và giải pháp yên tĩnh hơn. Trong trường hợp không có tải độ rung, chúng có khả năng tự khóa và tải trọng vị trí chính xác, sẽ giữ tải mà không cần quay lại.
Các tính năng chính
* Công suất tải tối tối đa 10 tấn (100 kN).
* Tự khóa kích thước vít hình thang tr 50x10.
* Hai tỷ lệ bánh răng: Tỷ lệ cao 1: 8, tỷ lệ chậm 1 : 24.
* Không có độ dài di chuyển 'Standard '. Mỗi giắc cắm xi lanh điện được xây dựng để đặc điểm kỹ thuật.
* Có sẵn trong gắn động cơ trực tiếp và gắn động cơ song song với các hộp số bổ sung.
* Có sẵn trong vít máy và vít bóng, định vị chính xác và tốc độ đồng đều.
* Tiêu chuẩn với ốc vít chủ đề 1 khởi động, ốc vít chủ đề 2 khởi động tùy chỉnh cung cấp tốc độ di chuyển tăng và yêu cầu phanh hoặc thiết bị khóa bên ngoài để giữ vị trí.
* Các phụ kiện kết thúc: Tấm trên cùng, đầu Clevis, Kết thúc ren, đầu trơn, đầu nĩa và đầu que.
* Nguồn điện: Hoạt động thủ công, ổ đĩa điện hoặc cả hai cùng nhau.
* Sử dụng đơn vị, hoặc nhiều hệ thống xi lanh giắc vít bao gồm động cơ bánh răng, hộp số vát, trục kết nối và khớp nối cho các bộ truyền động xi lanh kép hoặc nhiều điện.
* Xi lanh điện tiêu chuẩn được mua mà không có động cơ hoặc động cơ bánh răng. LƯU Ý: Động cơ phanh phải được chỉ định cho tất cả các xi lanh điện Ballscrews. Và đối với bất kỳ xi lanh điện vít máy có tỷ lệ hiệu quả lớn hơn hoặc bằng 30%.
* Có thể được sử dụng như là các lựa chọn thay thế cho xi lanh thủy lực và xi lanh khí nén.
Vật liệu sản phẩm
Chúng tôi sử dụng các vật liệu tốt nhất để đảm bảo hiệu suất và tuổi thọ của xi lanh điện nặng 10 tấn bạn đã mua.
* Nhà ở: Vỏ đúc cường độ cao, sắt dễ uốn. Thép không gỉ tùy chỉnh 304.
* Dịch ống dịch (thanh đẩy): thép cường độ cao. Galvanizing tùy chọn. Thép không gỉ tùy chỉnh 304.
* Ống bảo vệ bên ngoài: Thép cường độ cao. Thép không gỉ tùy chỉnh 304.
* Vít hình thang: Thép C45 theo tiêu chuẩn. Thép không gỉ tùy chỉnh 304 hoặc 316.
* Trục đầu vào (Worm): Thép C45 trong quá trình xử lý nhiệt tần số cao. Thép không gỉ tùy chỉnh 304 hoặc 316.
* Thiết bị sâu và đai ốc nâng: Đồng ZQAL9-4 bằng đồng Casting) theo tiêu chuẩn. Tùy chỉnh bằng đồng cao ZCUSN10PB1 (đúc bằng đồng).
* Vòng bi: Vòng bi chống bóng chống ma sát cho bánh răng sâu. Vòng bi chống ma sát cho trục đầu vào (sâu). Thép không gỉ tùy chỉnh 304.
* Bộ điều hợp mặt bích động cơ: Bộ chuyển đổi động cơ đúc cường độ cao, sắt dẻo. Thép không gỉ tùy chỉnh 304 hoặc 316.
* Chất bôi trơn: Mỡ tổng hợp, bôi trơn Lithium áp lực cực độ.
Tải xuống
Hấp dẫn | Bản vẽ kích thước | Hướng dẫn lựa chọn | Danh mục

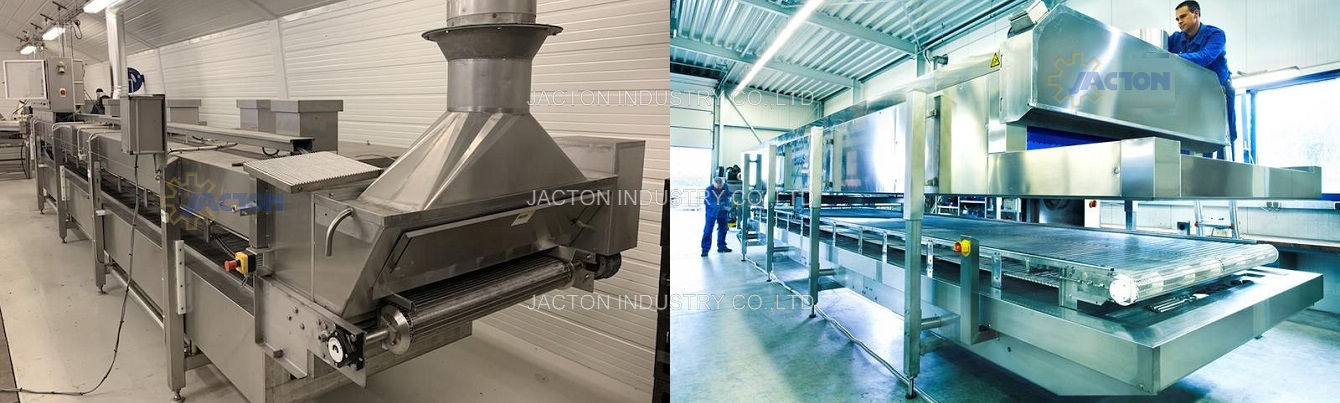

Trường hợp ứng dụng
Bộ truyền động xi lanh điện là công việc của ngành công nghiệp nâng, có sẵn với công suất tĩnh lên đến 20 tấn. Chúng thường được sử dụng để nâng, giữ và tải vị trí. Ví dụ bao gồm: Nâng lò, thang máy nền tảng, điều chỉnh giảm xóc, thang máy công thái học, ăng -ten trạm đất, thiết bị khoan, máy theo dõi năng lượng mặt trời, điều chỉnh băng tải, thiết bị đóng gói, thang máy bảo trì, điều chỉnh cuộn, điều chỉnh cổng, điều chỉnh đập và mở cửa mỏ.

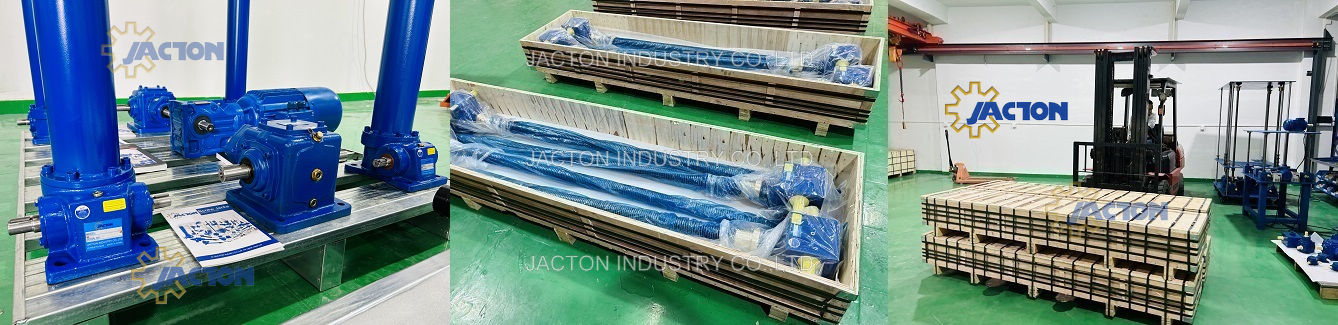

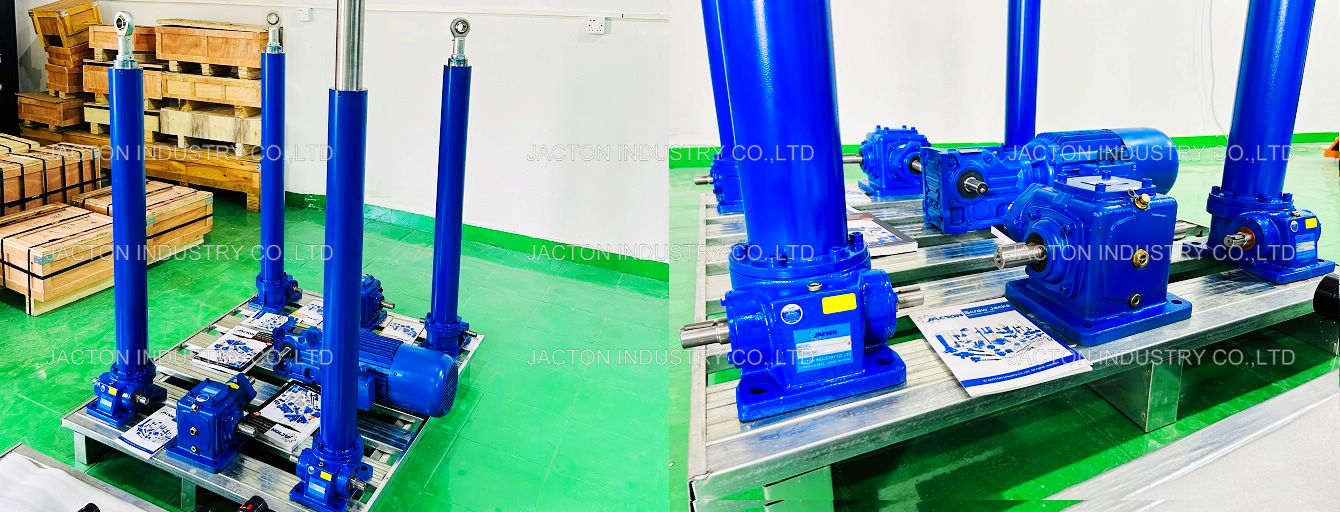

Bao bì và vận chuyển

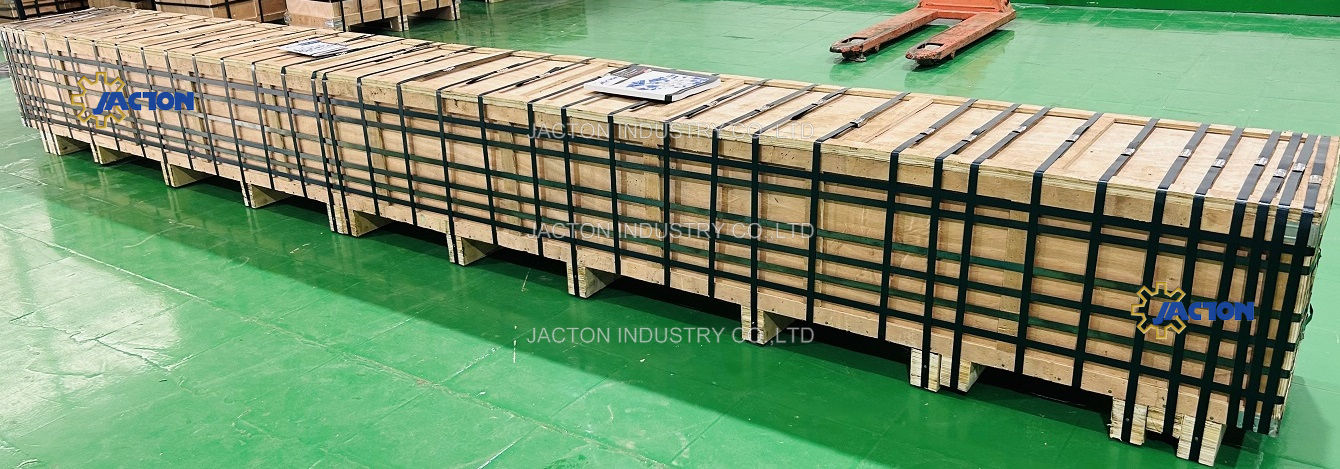

* 100% các trường hợp gỗ dán xuất khẩu tiêu chuẩn (xuất khẩu vật liệu gỗ tiêu chuẩn quốc tế với việc khử trùng miễn phí).
* Express (AIR): Công ty nhà máy đến khách hàng của FedEx, DHL, UPS, TNT. INCOTERMS: EXW, DDU.
* Vận chuyển hàng hóa biển: Nhà máy đến cảng biển đến tàu. INCOTERMS: CIF, FOB, EXW, CFR.
* Vận chuyển hàng không: Nhà máy đến sân bay đích bằng máy bay. INCOTERMS: CFR, EXW, FCA, CPT, CIP.
* Tùy chọn bổ sung (cửa đến cửa): Giao thông vận tải, vận chuyển xe tải, vận chuyển đại dương.
