| Un cilindro del martinetto è un dispositivo utilizzato per applicare una forza, spingere e tirare o spostarsi in una posizione e mantenerla convertendo meccanicamente il movimento rotatorio in movimento lineare. Martinetti a vite Attuatori meccanici portata 10 ton. Disponibili in attuatori con viti a macchina, viti a ricircolo di sfere, attuatori a vite in acciaio inossidabile, attuatori microminiaturizzati, attuatori con viti a macchina e viti a ricircolo di sfere motorizzati, cilindri elettrici e sistemi di controllo motore. Gli accessori includono scatole per ingranaggi obliqui, adattatori per motori C-face, interruttori di finecorsa, trasduttori, indicatori di posizione visivi e digitali, giunti, viti a ricircolo di sfere e sistemi di viti a ricircolo di sfere e anelli di bloccaggio. Possono essere utilizzati come alternative ai sistemi idraulici e pneumatici. | |||||||||
JTE-10T
JACTON
Descrizione del prodotto

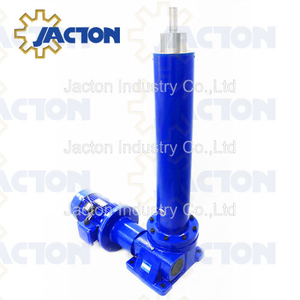

I cilindri elettrici per carichi pesanti da 10 tonnellate sono fondamentalmente martinetti a vite con ingranaggio a vite senza fine da 10 tonnellate con dado mobile, ma con design a cilindro di sollevamento. Disponibile con vite a ricircolo di sfere e vite a macchina. La vite è completamente racchiusa da un'asta di spinta guidata nel tubo di protezione esterno, particolarmente adatto per ambienti industriali in cui la protezione del meccanismo della vite di sollevamento e un funzionamento affidabile sono fondamentali. Come scelta migliore rispetto agli attuatori idraulici o ai cilindri pneumatici con questa alternativa pulita, più semplice da installare, controllare, manutenzione ridotta e una soluzione più silenziosa. In assenza di carico di vibrazioni, sono autobloccanti e posizionano i carichi con precisione, sostengono i carichi senza arretrare.
Caratteristiche principali
* massimo Capacità di carico statico 10 tonnellate (100 kN).
* Vite trapezia autobloccante misure Tr 50x10.
* Due rapporti di trasmissione: rapporto alto 1:8, rapporto lento 1:24 .
* Non esistono lunghezze di corsa 'standard'. ogni martinetto elettrico a cilindro è costruito su specifica.
* Disponibile con montaggio diretto del motore e montaggio parallelo del motore con riduttori aggiuntivi.
* Disponibile con vite a macchina e vite a ricircolo di sfere, posizionamento preciso e velocità uniforme.
* Standard con vite filettata a 1 principio, vite filettata personalizzata a 2 principi che offre una maggiore velocità di spostamento e richiede un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.
* Raccordi terminali: piastra superiore, estremità con forcella, estremità filettata, estremità liscia, testa a forcella ed estremità asta.
* Fonte di alimentazione: funzionamento manuale, azionamento del motore elettrico o entrambi insieme.
* Sistemi di cilindri con martinetto a vite singola o con unità multiple, inclusi motoriduttori, rinvii conici, alberi di collegamento e giunti per disposizioni di attuatori a cilindro elettrico doppi o multipli.
*I cilindri elettrici standard vengono acquistati senza motore o motoriduttore. Nota: i motori autofrenanti devono essere specificati per tutti i cilindri elettrici con viti a ricircolo di sfere. E per qualsiasi elettrocilindro a vite con un rapporto di efficienza maggiore o uguale al 30%.
* Utilizzabili in alternativa ai cilindri idraulici e ai cilindri pneumatici.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata del cilindro elettrico per carichi pesanti da 10 tonnellate acquistato.
* Alloggiamento: alloggiamento in fusione ad alta resistenza, ferro duttile. Acciaio inossidabile personalizzato 304.
* Tubo di traslazione (asta di spinta): acciaio ad alta resistenza. Zincatura opzionale. Acciaio inossidabile personalizzato 304.
* Tubo di protezione esterno: acciaio ad alta resistenza. Acciaio inossidabile personalizzato 304.
* Vite trapezoidale: acciaio C45 di serie. Acciaio inossidabile personalizzato 304 o 316.
* Albero di ingresso (vite senza fine): acciaio C45 nel processo di trattamento termico ad alta frequenza. Acciaio inossidabile personalizzato 304 o 316.
* Ingranaggio a vite senza fine e dado di sollevamento: bronzo ad alta resistenza ZQAl9-4 (bronzo di alluminio pressofuso) di serie. Bronzo personalizzato ad alta resistenza ZCuSn10Pb1 (bronzo allo stagno fuso).
* Cuscinetto: cuscinetti assiali a sfere antiattrito per ingranaggi a vite senza fine. Cuscinetti a sfere antifrizione per albero di ingresso (vite senza fine). Acciaio inossidabile personalizzato 304.
* Adattatore flangia motore: adattatore motore in fusione ad alta resistenza, ferro duttile. Acciaio inossidabile personalizzato 304 o 316.
* Lubrificanti: grasso sintetico, grasso al litio EP2 per pressioni estreme.
Scaricamento
Specifiche | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione
Gli attuatori a cilindro elettrico sono i cavalli di battaglia del settore del sollevamento, disponibili con capacità statiche fino a 20 tonnellate. Sono comunemente usati per sollevare, trattenere e posizionare carichi. Gli esempi includono: ascensori per forni, piattaforme elevatrici, regolazioni di serrande, ascensori ergonomici, antenne per stazioni terrestri, attrezzature di perforazione, inseguitori solari, regolazioni di trasportatori, attrezzature per l'imballaggio, ascensori per manutenzione, regolazioni dei rulli, regolazioni dei cancelli, regolazione delle dighe e apriporte delle miniere.
Imballaggio e spedizione
* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
