| Ein Schraubkreiszylinder ist ein Gerät, mit dem eine Kraft aufgetragen, drücken und ziehen oder sich an eine Position bewegen und durch mechanische Umwandlung der Drehbewegung in eine lineare Bewegung aufbewahren. Schraubenbuchsen Mechanische Aktuatoren Kapazitäten 10 Tonnen. Erhältlich in Maschinenschraube, Kugelschraube, Maschinenschraubensteiger aus rostfreiem Stahl, Mikrominiaturaktuatoren, motorisierte Maschinenschraube und Kugellschraubenaktuatoren, elektrische Zylinder und Motorsteuerungssysteme. Zu den Zubehör gehören Gehrgetriebe, C-Face-Motoradapter, Limitschalter, Wandler, visuelle und digitale Positionsindikatoren, Kupplungen, Kugelschrauben und Kugelschraubensysteme sowie Verriegelungsringe. Kann als Alternativen zu hydraulischen und pneumatischen Systemen verwendet werden. | |||||||||
JTE-10T
JACTON
Produktbeschreibung

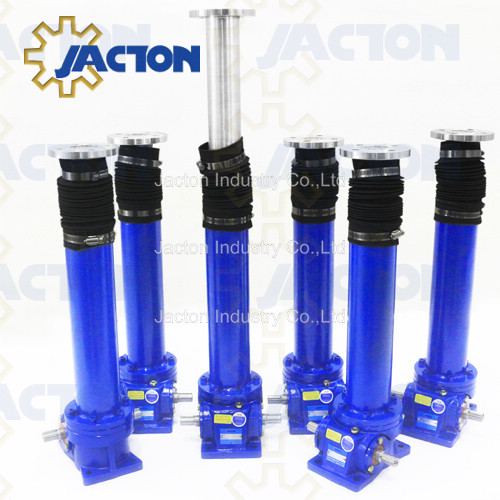

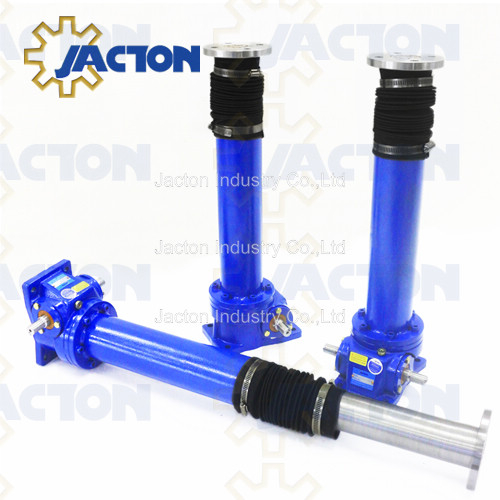

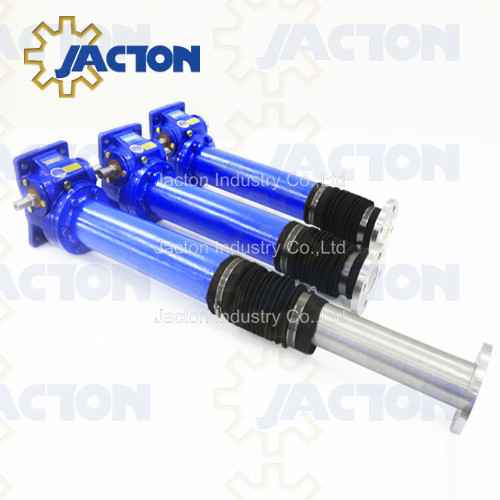

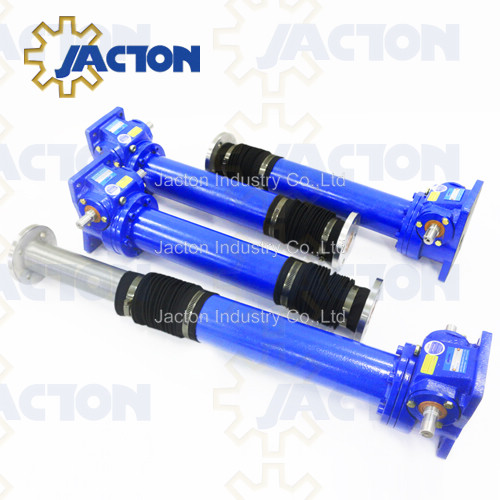

10 Tonnen schwere elektrische Zylinder sind im Grunde genommen 10 -Tonnen -Wurm -Zahnradschrauben mit einer reisenden Nuss, jedoch mit Hebezylinderkonstruktion. Erhältlich in Kugelschraube und Maschinenschraube. Die Schraube ist vollständig durch Push -Stange eingeschlossen, die in einem externen Schutzrohr geführt wird. Dies ist gut geeignet für industrielle Umgebungen, in denen der Schutz des Hubschraubenmechanismus und des zuverlässigen Betriebs von entscheidender Bedeutung ist. Als bessere Wahl über hydraulische Aktuatoren oder pneumatische Zylinder mit dieser sauberen Alternative, im Implement zur Installation, Steuerung, geringer Wartung und einer ruhigeren Lösung. In Ermangelung einer Vibrationsbelastung haben sie Selbstverriegelung und genau positionieren Belastungen, halten Lasten ohne Hintergrund.
Hauptmerkmale
* Maximale statische Lastkapazitäten 10 Tonnen (100 kN).
* Selbstverriegelte Trapezschraubengrößen TR 50x10.
* Zwei Zahnradverhältnisse: Hochverhältnis 1: 8, langsames Verhältnis 1 : 24.
* Es gibt keine 'Standard ' Reiselängen. Jede elektrische Zylinderbuchse ist zur Spezifikation gebaut.
* Erhältlich in direkten Motorhalterungen und parallelen Motorhalterungen mit zusätzlichen Getriebe.
* Erhältlich in Maschinenschraube und Kugelschraube, präzise Positionierung und gleichmäßige Geschwindigkeit.
* Standard mit 1-Start-Gewindeschraube, benutzerdefinierte 2-Start-Gewindeschraube, die eine erhöhte Reisegeschwindigkeit bietet und eine Bremse oder eine externe Verriegelungsvorrichtung erfordern, um die Position zu halten.
* Endvermittlung: Obere Platte, Gabelungende, Gewindeende, einfaches Ende, Gabelkopf und Stangenende.
* Stromquelle: Manueller Betrieb, Elektromotorantrieb oder beide zusammen.
* Einheitseinlagengebrauch oder mehrfache Systeme für Schraubenkanäle, einschließlich Zahnradmotoren, Kegelgetriebe, Anschluss von Wellen und Kupplungen für Anordnungen mit zwei oder mehreren elektrischen Zylinderanordnungen.
* Standard -elektrische Zylinder werden ohne Motor oder Getriebemotor gekauft. HINWEIS: Für alle elektrischen Zylinder der Bälle müssen Bremsmotoren angegeben werden. Und für jeden Maschinenschrauben elektrische Zylinder mit einem Effizienzverhältnis von mehr oder gleich 30%.
* Kann als Alternativen zu hydraulischen Zylinder und pneumatischen Zylinder verwendet werden.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften Hochleistungs -Elektrozylinders zu gewährleisten.
* Gehäuse: Hochfestes Gussgehäuse, duktiles Eisen. Custom Edelstahl 304.
* Übersetzungsrohr (Push -Stange): Hochfestes Stahl. Optionale Galvanisierung. Custom Edelstahl 304.
* Externes Schutzrohr: Hochfestes Stahl. Custom Edelstahl 304.
* Trapezschraube: C45 -Stahl standardmäßig. Custom Edelstahl 304 oder 316.
* Eingangswelle (Wurm): C45 -Stahl im Hochfrequenzwärmehereheberichtungsprozess. Custom Edelstahl 304 oder 316.
* Wurmgetriebe und Hebezmutter: Hochfestes Bronze ZQAL9-4 (Aluminiumbronze gießen) Standard. Benutzerdefinierte Hochfestigkeit Bronze ZCUSN10PB1 (Gusszinnbronze).
* Lager: Anti-Friktionskugel-Schublager für Wurmausrüstung. Kugellager für Eingangswelle (Wurm). Custom Edelstahl 304.
* Motorflanschadapter: Hochfestes Gussmotoradapter, duktiles Eisen. Custom Edelstahl 304 oder 316.
* Schmiermittel: Synthetisches Fett, extremer Druck -EP2 -Lithiumfett.
Herunterladen
Speifizikation | Dimensionszeichnungen | Auswahlhandbuch | Katalog
Anwendungsfall
Elektrische Zylinderaktuatoren sind die Arbeitspferde der Hebebranche, die in statischen Kapazitäten bis zu 20 Tonnen erhältlich sind. Sie werden üblicherweise zum Anheben, Halten und Positionieren von Lasten verwendet. Beispiele sind: Ofenlift, Plattformaufzüge, Dämpferanpassungen, ergonomische Lifte, Antennen der Erdstation, Bohrgeräte, Solar -Tracker, Förderanpassungen, Verpackungsausrüstung, Wartungsleuchten, Rollenanpassungen, Gate -Anpassungen, Dammanpassungen und Minentüröffner.
