| แท่นยกแจ็คสกรูความเร็วสูง แจ็คเหล่านี้ไม่ได้ใช้เฟืองตัวหนอน แต่เป็นเฟืองบายศรี แม่แรงสกรูแบบยกเร็วทั้งหมดมาพร้อมกับกระปุกเกียร์เอียงแบบแข็ง ลับคม และมีฟันเกลียว ทำให้มั่นใจได้ถึงประสิทธิภาพที่สูงกว่า ความเร็วการยกที่สูงขึ้น รอบการทำงานที่มากขึ้น และอายุการใช้งานที่ยาวนานขึ้น แจ็ค 'JTQ' เป็นแบบโมดูลาร์มี 4 ขนาด แต่ละขนาดมีให้เลือกทั้งอัตราทดเกียร์ 1:1 และ 2:1 ตัวเรือนเกียร์เป็นตัวเรือนแบบลูกบาศก์ กะทัดรัดและทนทาน ผลิตจากอะลูมิเนียมอัลลอยด์พร้อมการชุบอโนไดซ์ เมื่อเทียบกับกระปุกเกียร์เหล็กหล่อจะมีน้ำหนักเบากว่า มีความแข็งแรงสูงกว่า และกระจายความร้อนได้ง่ายกว่า | |||||||||
JTQ3
แจ็กตัน
รายละเอียดสินค้า

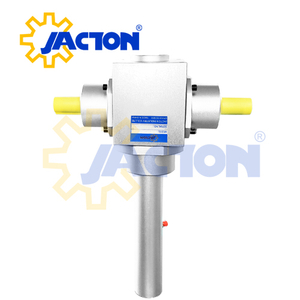

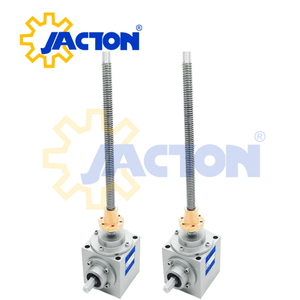

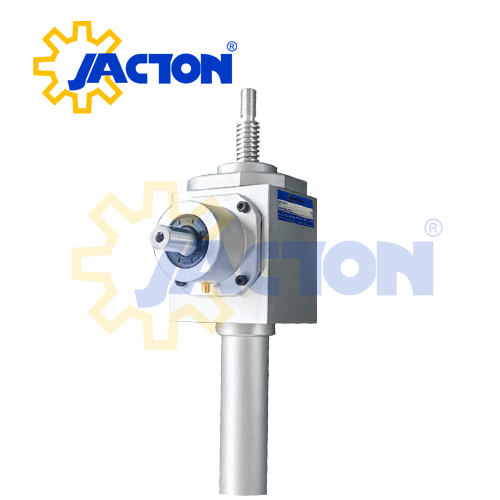

แจ็คเกียร์เอียงสำหรับความจุโหลดความเร็วสูง 3kN, สกรู ACME แบบล็อคตัวเอง Tr20x4, อัตราทดเกียร์ 1:1 และ 2:1 แม่แรงสกรูเหล่านี้ไม่ได้ใช้เฟืองตัวหนอน แต่เป็นเฟืองบายศรี แม่แรงสกรูเฟืองดอกจอกทั้งหมดมาพร้อมกับกระปุกเกียร์เฟืองดอกจอกที่แข็ง ลับคม และมีฟันเกลียว ทำให้มั่นใจได้ถึงประสิทธิภาพที่สูงกว่า ความเร็วในการยกที่สูงขึ้น รอบการทำงานที่มากขึ้น และอายุการใช้งานที่ยาวนานขึ้น ตัวเรือนเกียร์เป็นตัวเรือนแบบลูกบาศก์ กะทัดรัดและทนทาน ผลิตจากอะลูมิเนียมอัลลอยด์พร้อมการชุบอโนไดซ์ เมื่อเทียบกับกระปุกเกียร์เหล็กหล่อจะมีน้ำหนักเบากว่า มีความแข็งแรงสูงกว่า และกระจายความร้อนได้ง่ายกว่า แม่แรงเกียร์เอียงทั้งหมดทำงานในตำแหน่งการติดตั้งทั้งหมด เนื่องจากโครงแบบลูกบาศก์ทำให้สามารถติดตั้งได้อย่างยืดหยุ่น
เมื่อเทียบกับแม่แรงสกรูของเครื่องเฟืองตัวหนอน แม่แรงสกรู 'JTQ' มีประสิทธิภาพมากกว่าและใช้ในการใช้งานที่ต้องการไดนามิกที่สูงขึ้นและรอบการทำงานที่สูงขึ้นถึง 40% สามารถขับเคลื่อนโดยตรงด้วยมอเตอร์ไฟฟ้าหรือเครื่องยนต์อื่นๆ หรือควบคุมด้วยตนเอง ความเร็วอินพุตสูงสุดคือ 750rpm เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีความถี่สูงและความเร็วสูง ความเร็วในการยกสูงสุดอยู่ที่ 75 มม./วินาที (4500 มม./นาที) ด้วยลีดสกรูเดี่ยว และ 150 มม./วินาที (9000 มม./นาที) ด้วยลีดสกรูคู่ ไม่มีระยะเคลื่อนที่ 'มาตรฐาน' (ระยะชัก) คำสั่งซื้อทั้งหมดผลิตขึ้นตามความต้องการของผู้ใช้
แม่แรงสกรู 'JTQ' ทั้งหมดใช้งานได้ในทุกตำแหน่งการติดตั้ง และสามารถติดตั้งได้อย่างยืดหยุ่นด้วยรูปแบบลูกบาศก์ ตามคำขอของลูกค้า พวกเขาจะถูกจัดส่งโดยมีหนึ่งเพลา สองเพลา สามเพลา และสี่เพลา สร้างขึ้นเป็นพิเศษเพื่อให้ตรงตามข้อกำหนดเฉพาะของคุณ โดยสามารถกำหนดค่าได้อย่างราบรื่นโดยแบ่งเป็นแจ็คหลายตัว เพื่อประโยชน์เพิ่มเติม แม่แรงเกียร์เอียง 'JTQ' ยังทำหน้าที่เป็นกล่อง 90 องศา ดังนั้นจึงไม่จำเป็นต้องใช้กระปุกเกียร์เอียงเพิ่มเติม ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับระบบมัลติแจ็ค วิธีแก้ปัญหาที่ง่ายและมีประสิทธิภาพเมื่อเปรียบเทียบกับระบบไฮดรอลิกและนิวแมติก
คุณสมบัติหลัก
* ติดตั้งเกียร์เฟืองดอกจอกฟันเกลียวแบบแข็งเพื่อความเร็วในการยกสูง รอบการทำงานที่มากขึ้น ประสิทธิภาพสูง และอายุการใช้งานยาวนาน
* มีการกำหนดค่าเพลาขับหนึ่ง สอง และสามแบบให้เลือก
* รับน้ำหนักได้สูงสุด 300 กก.
* สกรู ACME แบบล็อคตัวเอง Tr 20x4 ตำแหน่งที่แม่นยำ และความเร็วสม่ำเสมอ
* อัตราทดเกียร์: 1:1, 2:1.
* ความยาวเส้นขีดที่กำหนดเอง
* การออกแบบพื้นฐาน: สกรูแปลน, สกรูป้องกันการหมุน และสกรูหมุน
* การติดตั้งแบบตั้งตรงหรือแบบกลับด้าน มีให้เลือกทั้งแบบแรงดึงหรือแรงอัด
* มาตรฐานพร้อมสกรูเกลียว 1 สตาร์ท สกรูเกลียว 2 สตาร์ทแบบกำหนดเองซึ่งให้ความเร็วในการเคลื่อนที่เพิ่มขึ้น และต้องใช้เบรกหรืออุปกรณ์ล็อคภายนอกเพื่อยึดตำแหน่ง
* อุปกรณ์ปลายสกรู: แผ่นด้านบน ปลายเคลวิส ปลายเกลียว ปลายธรรมดา หัวตะเกียบ และปลายก้าน
* แหล่งพลังงาน: แฮนด์วีลแบบแมนนวล มอเตอร์ไฟฟ้า หรือทั้งสองอย่างรวมกัน

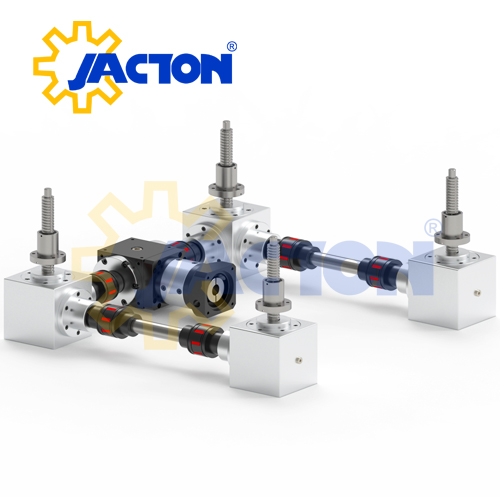

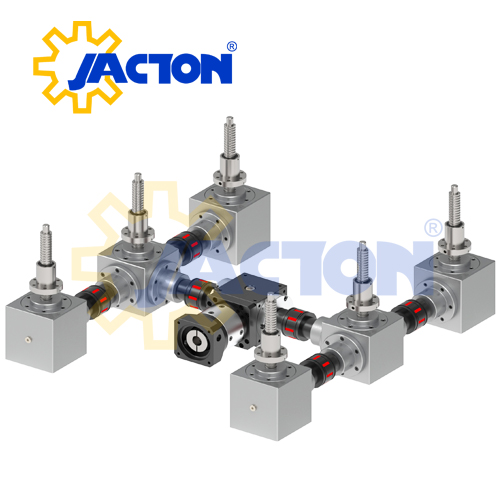

* สามารถนำไปใช้แยกกันหรือรวมกันเป็นระบบการยกที่ซิงโครไนซ์กันทุกประการ เชื่อมโยงกันด้วยการเชื่อมต่อเพลา กระปุกเกียร์เอียง คัปปลิ้ง มอเตอร์ไฟฟ้า ตัวลดเกียร์ ลิมิตสวิตช์ และบล็อคพิลโลว์ ฯลฯ
* ประสิทธิภาพสูง ความเร็วในการยกสูงขึ้น รอบการทำงานที่สูงขึ้น อายุการใช้งานยาวนานขึ้น
* วิธีแก้ปัญหาที่ง่ายและมีประสิทธิภาพเมื่อเปรียบเทียบกับระบบไฮดรอลิกและนิวแมติก
