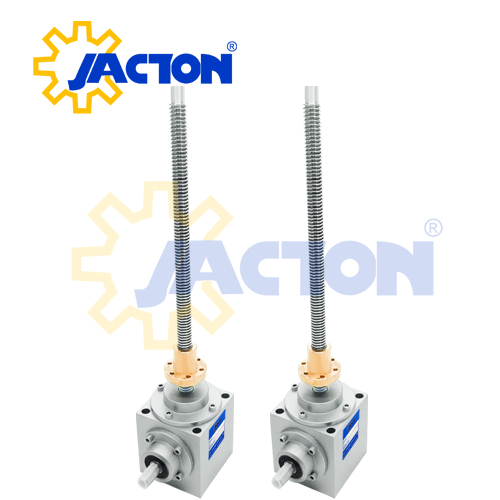

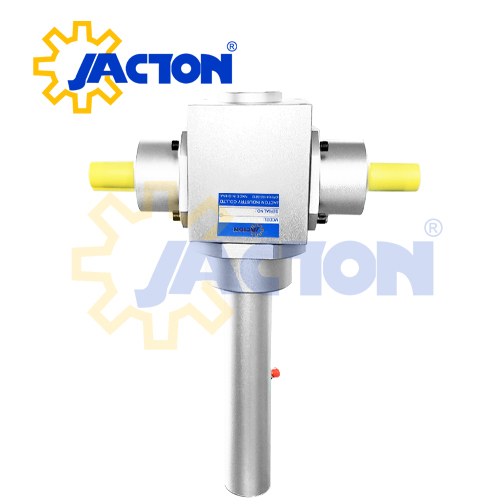

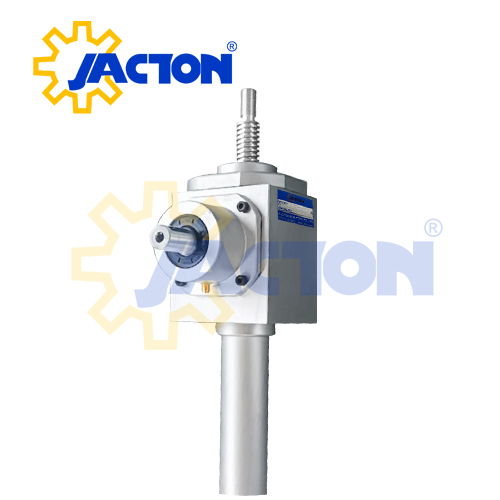

Jack a vite ad alta velocità 3kn

Descrizione del prodotto

Martinetti di ingranaggi smussati per capacità di carico 3KN ad alta velocità, vite ACME autobloccante TR20X4, rapporto di marcia 1: 1 e 2: 1. Questi martinetti a vite non usano gli ingranaggi del verme ma gli ingranaggi conico. Tutti i jack a vite con attrezzatura conico sono dotati di cambio smusso indurito, affilato e dai dighe a spirale garantisce una maggiore efficienza, una velocità di sollevamento più elevata, un ciclo di lavoro maggiore e una durata più lunga. Gli alloggiamenti degli ingranaggi sono alloggi per il design cubico, compatti e robusti, sono realizzati in lega di alluminio con anodizzazione. Rispetto al cambio in ghisa, è più leggero di peso, più alto in resistenza e più facile da dissipare il calore. Tutti i jack degli ingranaggi smussati funzionano in tutte le posizioni di installazione. A causa del loro involucro cubico possono essere montati in modo flessibile.

Rispetto alle prese a vite della macchina per ingranaggi a vite senza fine, le viti 'JTQ ' sono più efficienti e utilizzate in applicazioni che richiedono una dinamica più elevata e un ciclo di lavoro più elevato fino al 40%. Possono essere guidati direttamente da un motore elettrico o altri motori o gestiti manualmente. La velocità di input più alta è di 750 giri / min. Particolarmente adatto per condizioni di lavoro ad alta frequenza e ad alta velocità, la velocità di sollevamento massima è fino a 75 mm/s (4500 mm/min) con viti a piombo singole e 150 mm/s (9000 mm/min) con doppie viti di piombo. Non ci sono lunghezze di viaggio 'standard ' (ictus), tutti gli ordini fabbricati in base ai requisiti dell'utente.
Tutte le viti 'JTQ ' sono funzionali in ogni posizione di installazione e possono essere montati in modo flessibile grazie alla forma cubica. Secondo la richiesta del cliente, vengono consegnati con un albero, due alberi, tre alberi e quattro configurazioni di alberi. Costituito su misura Per soddisfare le tue specifiche, possono essere configurate perfettamente in accordi che comprendono più jack. Come ulteriore vantaggio, i jack degli ingranaggi conico 'JTQ ' fungono anche da scatole di 90 gradi, quindi non richiedono cambi di smussatura aggiuntivi, rendendoli una scelta ideale per i sistemi multi-jack. Soluzione semplice ed efficace rispetto ai sistemi idraulici e pneumatici.

Caratteristiche principali

* Dotato di trasmissioni di attrezzatura a spirale a spirale indurite per velocità di sollevamento elevate, maggiori cicli di servizio, alta efficienza e durata lunga.

* Sono disponibili configurazioni di alberi di azionamento.

* Capacità di carico dinamica massima 300 kg.

* Vite ACME autobloccante TR 20x4, posizionamento preciso e velocità uniforme.

* Rapporto di ingranaggio: 1: 1, 2: 1.

* Lunghezza della corsa personalizzata.

* Disegni di base: vite di traduzione, vite anti-rotazione e vite rotante.

* Montaggio verticale o invertito. Disponibile in carichi di tensione o compressione.

* Standard con vite a filo a 1 start, vite filettate da 2 start personalizzate che offre una maggiore velocità di viaggio e richiede un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.

* Raccordi di estremità della vite: piastra superiore, estremità a borse, estremità filettata, estremità semplice, testa della forcella e estremità dell'asta.

* Fonte di alimentazione: ruota a mano manuale, unità di motore elettrico o entrambi insieme.

* Può essere applicato individualmente utilizzato o combinato in un sistema di sollevamento esattamente sincronizzato, collegato collegando alberi, cambi di smussatura, giunti, motori elettrici, riduttori di ingranaggi, interruttori di limite e cuscini ecc.

* Maggiore efficienza, velocità di sollevamento più elevata, ciclo di lavoro più elevato, durata più lunga.

* Soluzione semplice ed efficace rispetto ai sistemi idraulici e pneumatici.
