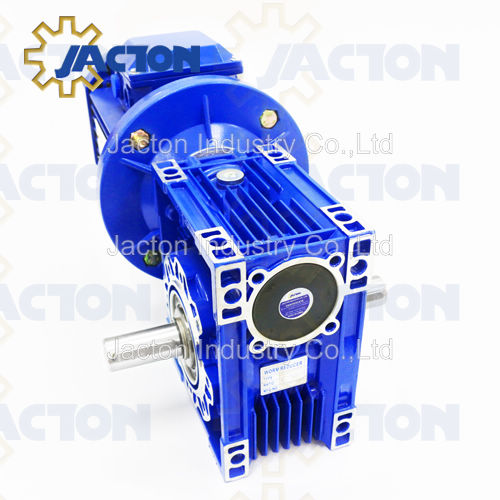

RV040 NRV040 NMRV040 Snelheidsreductiemiddelen voor wormwielen met rechte hoek

Productbeschrijving

RV040 NRV040 NMRV040 haakse wormwielsnelheidsreductoren met motorvermogen 0,12w, 0,18w, 0,22w, 0,25w en 0,37w. Reductieverhoudingen: 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1, 100:1. Uitvoersnelheid van 14 tpm tot 186,7 tpm. Uitgangskoppel van 16 nm tot 53 nm. Werkt gestaag en met weinig geluid, duurzaam in erbarmelijke omstandigheden. Het is gemaakt van hoogwaardig spuitgietwerk van een aluminiumlegering met een anticorrosiebehandeling. En de interne transmissiestructuur bestaat uit een worm en een wormwiel, dat een compacte structuur, een grote overbrengingsverhouding en een zelfremmende functie heeft onder bepaalde omstandigheden. NRV-wormversnellingsbakken bezitten de voordelen van een soepele transmissie en een laag geluidsniveau. Vervanging van Motovario- en Bonfiglioli-wormwielreductoren met hoge betrouwbaarheid en hoog rendement, groot uitgangskoppel. De wormwielmotoren bevatten een wormwielreductiemiddel en een motor (inclusief driefasige AC-motor, enkelfasige AC-motor, DC-servomotor en DC PM-motor). Tijdens het proces worden veel geavanceerde technologieën toegepast. Het heeft dus een compacte structuur, een goed uiterlijk en een uitstekend koellichaam tijdens gebruik. Deze serie wormaandrijfmotor heeft de volgende kenmerken: soepel lopend, laag geluidsniveau, grote overbrengingsverhouding en vreemd laadvermogen en kan overeenkomen met verschillende soorten motoren voor het realiseren van snelheidsaanpassing.

* NRV040: Wormversnellingsbak met enkele vaste as.

NRV-wormwielkasten hebben over het algemeen een enkele ingaande as, en er zijn ook dubbele ingaande asvormen, geschikt voor verschillende transmissiebehoeften. De uitvoervormen omvatten holle gatuitvoer en flensuitvoer.

* NRV040-F:  Ingang met enkele massieve as en uitgang met vierkante flens.

NRV-F wormwielkast is een wormwielreductor met asingang en vierkante flensuitgang. Verschillende modellen RV-wormreductoren hebben verschillende flenzen, die kunnen worden gekoppeld met bijpassende flensvormige asgaten. De standaard uitgangsflens is een korte uitgangsflens (FA), maar er is ook een lange uitgangsflens (FB) verkrijgbaar.

* NRV040-VS:  wormwielkast met dubbele massieve assen en flensuitgang.

NRV-VS wormwielkast is een RV wormwielreductor die de ingaande massieve as met verlenging heeft, een dubbele invoervorm. De belangrijkste functie is het vergemakkelijken van het gebruik van extra accessoires, zoals handstartapparatuur en encodersnelheidsmetingen voor klanten, en het kan ook de combinatie van meerdere verloopstukken realiseren.

* NMRV040:  Wormwielkast met flensuitgang.

NMRV aluminium wormwielkast met uitgangsflens. NMRV-wormversnellingsbak is uitgerust met hoogwaardig gegoten aluminiumlegering en heeft de geavanceerde vierkante doosstructuur die klein van formaat, licht van gewicht en mooi van uiterlijk is. Het wormwielreductiemiddel kan worden gecombineerd met andere versnellingsbakken om een ​​grote overbrengingsverhouding en koppel te bereiken. Bovendien is de versnellingsbak dankzij het kleine formaat eenvoudig te installeren en te onderhouden.

* NMRV040-F:  wormwielkast met IEC-motorflens.

De NMRV...F-wormwielkast is uiterst gemakkelijk te verbinden met gewone motoren, continu variabele transmissies en elektromagnetische koppelingsremmen met flens en vereist geen koppelingen. Het kan in alle richtingen worden geïnstalleerd en de uitvoermethode is flensuitgang, die kan worden aangesloten op het asgat van het bijpassende flenstype. De uitgangsflens is standaard een korte uitgangsflens (FA), maar er is ook een lange uitgangsflens (FB) verkrijgbaar.

* NMRV040-VS:  wormwielkast met dubbele ingang en IEC-motorflens.

NMRV-VS wormwielkast is een modus met dubbele invoer, de ene kant kan worden aangesloten op een gewone motor, stappenmotor, traploze snelheidswisselaar of geflensde elektromagnetische koppelingsremgroep, er is geen koppeling nodig om aan te sluiten, en de andere kant kan worden aangesloten met een koppeling of asgat, waarmee meer dan 2 sets synchronisatietaken van de apparatuur kunnen worden bereikt. De NMRV-VS wormwielkast is van het type met holle as, die direct kan worden aangesloten op de massieve as van het apparaat of op de uitgaande as met accessoires.

* NMRV-NMRV:  dubbeltraps wormwiel met hoog koppel en IEC-motoradapter.

NMRV- en NMRV-versnellingsbak die kunnen worden uitgerust met verschillende in- en uitgangsvormen en ook beschikbaar zijn om aan te passen aan de daadwerkelijke installatievereisten, zoals de flensinstallatiemaat, de lengte of maat van de uitgaande as en andere specificaties. Een dubbel wormwielreductiemiddel kan het koppel meer verhogen via twee wormwielen. Wormwielkast met dubbele reductie heeft de kenmerken van transmissiebalans, lage temperatuurstijging, laag geluidsniveau, hoog rendement en een lange levensduur dankzij de precisiebewerking van het wormwiel en de strikte tandwieloverbrengingstest.

* NRV-NMRV: dubbeltraps wormwiel met ingaande as.

Een NMRV/NRV-motorreductor met wormwielkast biedt een kosteneffectieve oplossing en is licht van gewicht. De NMRV/NRV-wormwielreductor is compatibel met zowel NEMA- als IEC-motorflenzen. De NMRV-wormwielmotorreductor biedt een lage hefsnelheid en een hoog koppel en is verkrijgbaar in verschillende modellen.

* PC-NMRV: wormwielkast met voortraps rechte tandwielkast.

PC betekent de spiraalvormige Pre-stage-eenheid. De PC+NMRV-wormversnellingsbak heeft een geavanceerde vierkante doosstructuur en de schaal is gemaakt van hoogwaardig spuitgietwerk van aluminiumlegeringen, is licht van gewicht en roestvrij. Bovendien heeft het goede warmtewisselingsprestaties en een snelle warmteafvoer, die het hoge rendement en de lange levensduur van de wormwielmotor garanderen. Bovendien kan het worden gemonteerd met een vierkante flens en een ronde flens, passend bij verschillende soorten motoren.

Belangrijkste kenmerken

1. Esthetisch, functioneel ontwerp en modulair ontwerp met veel accessoires.

2. Wormversnellingsbak neemt vierkante behuizing van aluminiumlegering of gietijzer, klein formaat en elegante uitstraling.

3. Uitstekende warmtegeleiding dankzij de geribbelde behuizing

4. Het is flexibel en gemakkelijk te installeren, stabiel draaiend, efficiënte radiator, laag geluidsniveau, hoog draagvermogen.

5. Klein formaat, lichtgewicht, groot snelheidsverhoudingsbereik, laag geluidsniveau, hoog rendement bij warmteafvoer, goede afdichting, soepele transmissie en lange levensduur.

6. Standaard bevestigingsmogelijkheden met voet en flens.

7. Kwaliteitslagers bij de worm.

8. Standaardonderdelen en zeer flexibel voor asconfiguraties en motorflensinterfaces

9. Gelakt, corrosiebestendig aluminium met blauwe coating.

10. Onderhoudsvrije levenslange smering, met synthetische olie.
