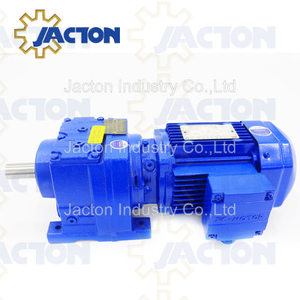

R77 RF77 Riduttori di velocità a ingranaggi elicoidali RX77 RXF77 Motoriduttore elettrico coassiale elicoidale

Descrizione del prodotto

Riduttori di velocità a ingranaggi elicoidali R77 RF77 con potenza motore 0,37 kW, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3 kW, 4 kW, 5,5 kW, 7,5 kW e 11 kW. Rapporti di riduzione della trasmissione da 5,21 a 195,24. I riduttori e i motoriduttori elicoidali in linea combinano alta efficienza, design flessibile e un'ampia gamma di rapporti con la massima affidabilità in un'ampia varietà di applicazioni e settori. I riduttori ad ingranaggi cilindrici offrono un rapporto ottimale tra coppia erogata e spazio di installazione. I motoriduttori coassiali ad ingranaggi cilindrici sono montati su piedi, con flangia B5, con flangia piccola B14, con mozzo con cuscinetto di uscita esteso per agitatore. riduttori ad ingranaggi cilindrici con albero di uscita pieno, gli alberi di ingresso e di uscita sono paralleli tra loro.

RX77 Il motoriduttore elettrico coassiale elicoidale RXF77 è per velocità di uscita elevate, gamma di coppia fino a 215 Nm. Potenza nominale in ingresso 1,1 kW, 1,5 kW, 2,2 kW, 3 kW, 4 kW, 5,5 kW, 7,5 kW e 11 kW. Rapporti di riduzione degli ingranaggi della trasmissione da 1,42 a 8. Rapporti di riduzione degli ingranaggi della trasmissione da 1,4 a 6,07. I motoriduttori elicoidali monostadio forniscono elevate velocità di uscita, i riduttori esclusivamente monostadio offrono soluzioni compatte per la progettazione del vostro sistema. Si tratta di una combinazione di prestazioni e requisiti di spazio con 6 dimensioni nella gamma per coprire molte applicazioni in cui è richiesta una piccola riduzione del rapporto per l'attrezzatura azionata. Questi motoriduttori elicoidali monostadio vengono spesso utilizzati per azionare nastri trasportatori, pompe a rotore elicoidale, trasmissioni per gru e molte altre applicazioni.

I motori applicabili includono motore asincrono trifase con freno e frequenza variabile serie YVP, YVPEJ, YEJ, serie YDEJ standard IEC e motore IE2 ad alta efficienza a singola e doppia velocità, motore asincrono trifase serie YZP, YZPEJ, YZRE per gru e applicazioni metallurgiche, motore asincrono trifase antideflagrante serie YB, YBEJ, YBPT, YFB, motore a rulli da tavolo serie YGa, YGb, Motore sincrono, motore DC, servomotore.

* R77: montato su piedi.

* RF77:  B5 montato su flangia.

* R77F: montaggio su piede e flangia B5.

* RX77: monostadio, montato su piedi.

* RXF77:  monostadio, montaggio su flangia B5.

* RZ77:  B14 montato su flangia.

Caratteristiche principali

1. Piccola deviazione orizzontale dell'albero di uscita, struttura compatta, massimo utilizzo dello spazio dell'alloggiamento, sistemazione di ingranaggi a 2 e 3 stadi in una custodia.

2. Alta efficienza, monostadio e due stadi 96%, tre stadi 94% e combinazione multistadio di R/RF 85%.

3. Riduttori monostadio con velocità di uscita elevate, riduttori multistadio (2 o 3 stadi) per velocità di uscita basse.

4. Alloggiamento in fusione unitaria con elevata rigidità, maggiore resistenza dell'albero e maggiore durata dei cuscinetti.

5. Può essere combinato con altri tipi di riduttori (come serie R, serie K, serie F, serie S, serie UDL).

6. Può essere combinato con vari motori, ad esempio: motore normale, motore frenante, motore antideflagrante, motore a conversione di frequenza, servomotore, motore passo-passo, motore IEC e altri motori.

7. Cambio coassiale, struttura compatta, volume ridotto, affidabile e durevole, elevata capacità di carico, leggero, alta efficienza, ampio intervallo di rapporti di rotazione, ampia gamma di potenza del motore, basso consumo energetico, prestazioni superiori, alta efficienza, lunga durata, basse vibrazioni, bassa rumorosità e montaggio conveniente.
