| Servoriduttori conici a spirale ad angolo retto costruiti con quattro alberi di trasmissione e tre ingranaggi conici a spirale. Adatto per applicazioni con albero in linea, ingresso singolo con tre alberi di uscita azionati e applicazioni a doppio albero che richiedono un'opzione di azionamento manuale. Servo Gearbox è un servo cambio ad angolo retto con una combinazione unica di caratteristiche che si traducono in un cambio altamente affidabile, efficiente e durevole. I servoriduttori conici a spirale ad angolo retto utilizzano ingranaggi conici a spirale per trasmettere potenza ad un angolo di 90 gradi con maggiore efficienza e precisione. Questi servoriduttori ad angolo retto sono progettati per applicazioni che richiedono una trasmissione precisa della coppia e capacità di alta velocità in spazi compatti. Gli ingranaggi conici a spirale offrono un funzionamento più fluido e un rumore inferiore rispetto agli ingranaggi conici diritti, rendendoli adatti per settori di alta precisione come la robotica, l'aerospaziale e l'automazione. Il loro design garantisce prestazioni affidabili e longevità, anche in condizioni operative impegnative. | |||||||||
JTV140
JACTON
Descrizione del prodotto

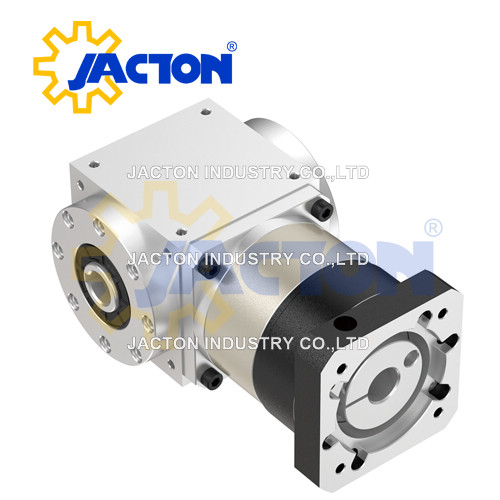

Servoriduttori conici a spirale ad angolo retto JTV140 Coppia di uscita nominale (Nm): massimo 360 Nm, Gioco di precisione: 6-10 arcmin, Efficienza: 94%-97%, Velocità di ingresso nominale 2000 giri/min, Velocità di ingresso massima 4000 giri/min. I riduttori conici servospirali JTV140 sono una combinazione di riduttori epicicloidali con riduttori conici, in cui i riduttori conici funzionano come albero di uscita. È disponibile un'ampia gamma di adattatori motore per l'installazione su praticamente tutti i servomotori. Questi servoriduttori sono ideali per l'uso in applicazioni che richiedono un elevato controllo del movimento dinamico e di posizionamento. I precisi riduttori ad angolo retto dal design compatto e rigido garantiscono buone prestazioni con risparmio di spazio ed efficienza di peso allo stesso tempo. Lubrificato a vita e la tenuta IP65 garantisce praticamente l'assenza di manutenzione in condizioni operative normali per 20.000 ore. Gli ingranaggi conici a spirale in questi riduttori si incontrano ad angoli di 90 gradi per trasferire la forza direzionale lungo un angolo retto anziché in linea, il che offre loro un'ampia varietà di applicazioni.
* JTV140-S2: Ingresso albero solido, uscita doppio albero solido.
* JTV14 0-K1: Ingresso albero pieno, uscita doppio albero cavo.
* JTV14 0-K2: Ingresso albero pieno, doppio albero cavo con uscita dischi termoretraibili.
* JTV14 0-L: ingresso albero solido, uscita albero solido singolo (sinistra).
* JTV14 0-R: Ingresso albero solido, uscita albero solido singolo (destra).
* JTV140-LM: Ingresso albero solido, uscita doppia albero solido (sinistra e in linea).
* JTV140-RM: Ingresso albero solido, uscita doppia albero solido (destra e in linea).
* JTV140-4M: Ingresso albero solido, uscita a tre alberi solidi.
* JTVF140-S2: ingresso flangia motore (servomotore o motore passo-passo), uscita doppio albero solido.
* JTVF140-K1: ingresso flangia motore (servomotore o motore passo-passo), uscita doppio albero cavo.
* JTVF140-K2: Ingresso flangia motore (servomotore o motore passo-passo), doppio albero cavo con uscita a dischi termoretraibili.
* JTVF140-L: ingresso flangia motore (servomotore o motore passo-passo), uscita albero solido singolo (sinistra).
* JTVF140-R: ingresso flangia motore (servomotore o motore passo-passo), uscita albero solido singolo (destra).
* JTVF140-LM: ingresso flangia motore (servomotore o motore passo-passo), uscita doppio albero solido (sinistra e in linea).
* JTVF140-RM: ingresso flangia motore (servomotore o motore passo-passo), uscita doppio albero solido (destra e in linea).
* JTVF140-4M: Ingresso flangia motore (servomotore o motore passo-passo), uscita a tre alberi solidi.
Caratteristiche principali
1. Struttura compatta, integrazione del corpo in lega di alluminio per garantire la massima rigidità e resistenza alla corrosione e facile da montare con superficie lavorata a precisione multipla.
2. Vengono utilizzati ingranaggi conici a spirale di alta qualità, con un design di ottimizzazione, la superficie del dente di contatto con carico uniforme, coppia elevata consentita.
3. Rapporti di trasmissione conica a spirale: 1:1 e 2:1 (1 stadio). 3:1, 4:1, 5:1, 6:1, 8:1 e 10:1 (a 2 stadi). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3 livelli).
4. Elevata efficienza operativa superiore al 97% (3 stadi), 94% (1 stadio, 2 stadi)
5. L'ingranaggio è realizzato in acciaio legato ad alta resistenza con carburazione e precisione di macinazione.
6. Il design dell'albero di uscita e di ingresso in acciaio legato multiplo si applica a vari requisiti industriali.
7. Il design della struttura semplificata con coppia elevata e gioco ridotto si applica alle applicazioni di servo di precisione.
8. Montaggio semplice, bassa rumorosità, vibrazioni ridotte, esente da manutenzione in condizioni operative normali, nessuna necessità di sostituire il grasso e lunga durata.
9. Ad esempio: azionamenti di assi rotanti di precisione, portali e colonne mobili, azionamenti di assi per la movimentazione dei materiali e aree industriali nell'automazione, aerospaziale, CNC, AGV, macchine utensili e robotica.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata dei servoriduttori ad angolo retto acquistati.
* Alloggiamento: struttura compatta, integrazione del corpo in lega di alluminio per garantire la massima rigidità e resistenza alla corrosione e facile da montare con superficie lavorata a precisione multipla.
* Ingranaggi conici a spirale: vengono utilizzati ingranaggi conici a spirale di alta qualità, con un design di ottimizzazione, superficie del dente di contatto con carico uniforme, coppia elevata consentita.
* Albero di ingresso e albero di uscita: acciaio legato 40Cr temprato e rinvenuto di serie.
* Cuscinetto: dotato di cuscinetti a rulli conici con capacità di carico pesante. Cuscinetti rinforzati personalizzati per un carico radiale e assiale più elevato. Acciaio i
* Paraolio: paraolio a doppio labbro, ad alta resistenza alla polvere e a prova di perdite d'olio.
* Lubrificanti: grasso al litio n. 00 per la lubrificazione.
