| Digitale Positionsanzeiger ermöglichen bei Verwendung mit Maschinen- oder Kugelumlaufspindelantriebssystemen eine präzise Positionierung in Anwendungen, bei denen ein hohes Maß an Genauigkeit erforderlich ist. Hubsystem-Programm: Spindelhubgetriebe, Kegelradgetriebe, Verbindungswellen, Linearantriebe, Getriebe, Schneckengetriebe, kundenspezifische Baugruppe. Komplette Antriebssysteme – alles aus einer Hand. Ob Motor, Wegmesssystem, Positionsschalter oder spezielle Anforderungen – Sie haben einen Partner. | |||||||||
04, 09, 10
JACTON
Produktbeschreibung

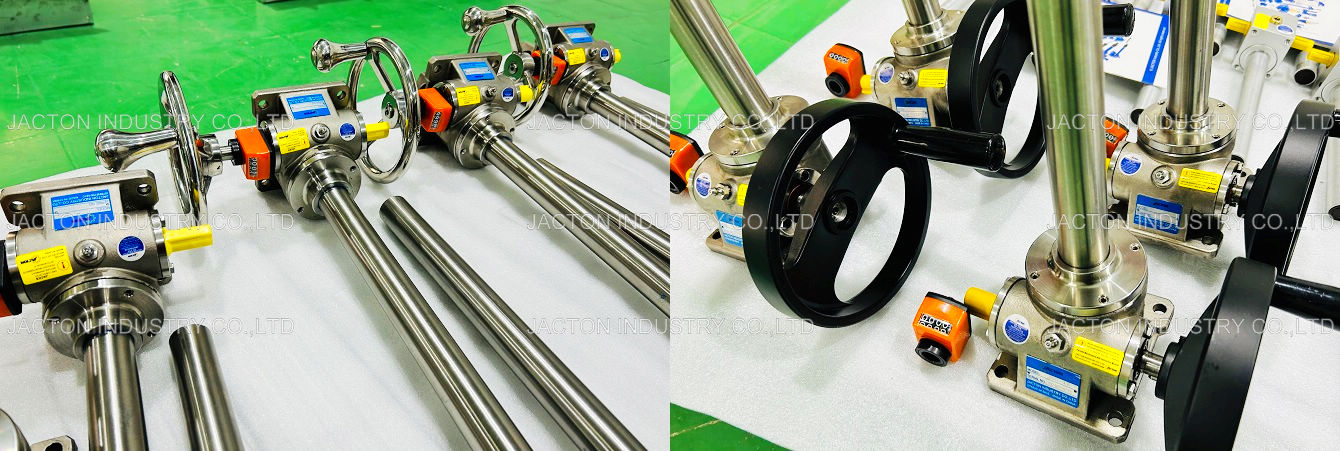

Wir bieten Positionsanzeiger für Handrad-Spindelhubgetriebe an. Diese ermöglichen eine Positionsverfolgung für manuelle Vorgänge. Positionsanzeigen ermöglichen das direkte Ablesen eingegebener Messwerte auf einen Blick. Darüber hinaus ist der pro Spindelumdrehung angezeigte Wert (entsprechende Spindelsteigung) wählbar und die verschiedenen Anzeigewerte werden über ein Übersetzungsgetriebe realisiert. Die Positionsanzeiger zeichnen sich durch ihre kleine Bauform mit sehr übersichtlicher Anzeige aus. Sie eignen sich besonders für kleine Spindelabstände und kleine Wellendurchmesser und verfügen über eine Drehmomentstütze, die in einer seitlichen Bohrung positioniert ist.

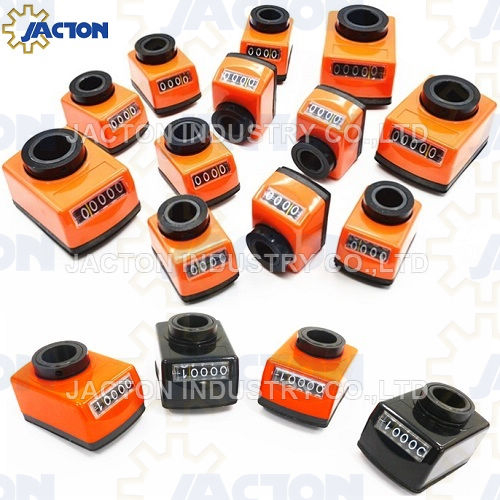

Wenn Sie eine präzisere Positionsanzeige benötigen, können Sie digitale Positionsanzeiger an Spindelhubgetrieben oder Stellantrieben installieren. Es kann die Umdrehungen der Eingangswelle messen und die entsprechende Position im digitalen Zählerfenster anzeigen. Der Anzeigewert pro Umdrehung der Eingangswelle ist variabel und wird durch eine Reihe von Untersetzungen erreicht, die so konfiguriert sind, dass sie unterschiedliche Schneckengetriebe-Spindelhubgetriebeverhältnisse, Spindelsteigung und Verfahrweglänge berücksichtigen. Die Standardanzahl erhöht sich, wenn die Hebeschraube des Wagenhebers ausgefahren wird. Kunden können jedoch verlangen, dass die Anzahl entsprechend ihren Anforderungen verringert wird. Wenn Zähler an Hebern mit Handrädern verwendet werden, kann eine längere Eingangsschneckenwelle spezifiziert werden, um die Montage von Handrad und Zähler auf einer einzigen Welle zu ermöglichen.
Herunterladen
Spezifikationen | Maßzeichnungen | Katalog
Verpackung und Versand
* 100 % Standard-Export-Sperrholzkisten (internationaler Export von Standard-Holzmaterial mit kostenloser Begasung).
* Express (Luft): Vom Werk zum Unternehmen des Kunden per FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Seefracht: Fabrik zum Zielseehafen per Schiff. Incoterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Zielflughafen mit dem Flugzeug. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür-zu-Tür): Bahntransport, LKW-Transport, Seeschifffahrt.
