| Servo -Elektrozylinder mit hoher Präzisionsbewegung, glatte Bewegung, niedrigem Rauschen und hohen Geschwindigkeitsmerkmalen. Servo -Elektrozylinder mit fortgeschrittenem Servozylinderstrukturdesign und importierter Teilebaugruppe stellen Sie sicher, dass der elektrische Servo -Elektrozylinder in der linearen Haushaltsbewegung im Haushalt. Kugelschraube servieren Sie den Servozylinder die Gesamtgenauigkeit von 0,05 mm. Es kann lange in einer harten Umgebung ohne Versagen funktionieren und eine hohe Intensität, hohe Geschwindigkeit, hohe Präzisionsbewegung, reibungslose Bewegung, niedrige Rauschen und eine spezielle Anti-Rotationsfunktion erreichen, um eine hohe Präzisionspositionskontrolle und eine hohe Sicherheit des Geräts zu gewährleisten. Komplettes Zubehör: Staubabdeckung, Anti-Rotat-Gerät, Sicherheitsmutter, Kugelschraube, Grenzschalter, Überlastkupplung, Potentiometer, Encoder, Bremse, Handrad, Installationszubehör usw. | |||||||||
JEC135
JACTON
Produktbeschreibung
Elektrische Servozylinder 10000 kg Spezifikationen: Schub ≤ 10 Tonnen. Schlaganfall ≤ 1500 mm. Geschwindigkeit ≤250 mm/s. Kugelschraubendurchmesser 50 mm. Kugelschraube Blei 10 mm und 20 mm. Stangendurchmesser 120 mm. Für Ihre Wahl gibt es Inline -Typ- und Parallel -Elektro -Servozylinder. Zu den Befestigungsarten gehören vorderer Flansch, Heckflansch, Trunnion, Seitenflansch, hinteres Scharnier, Führungssäulenentyp und vordere Sperrtyp. Zu den vorderen Anhängen gehören männliches Gewindeende, weibliches Gewindeende, Stangenende, Gabelende, Clevis -Ende und Flanschend. Zu den Zubehör gehören Anti-Rotate-Geräte, magnetische Schilfschalter, induktive Näheschalter, hintere Klammer, Balgstiefel, Lastsensor usw.
Arbeitsprinzip und Vorteile
Das Arbeitsprinzip des elektrischen Servomylinders besteht aus modularem Design, das den Servomotor, den Planetenreduzierer, den Zylindergehäuse, die Kugelschraube und die Nuss integriert und die Drehbewegung der Motorwelle in die lineare Bewegung der Kolbenstange des elektrischen Zylinders umwandelt. In der Zwischenzeit verwandelt ein Elektrozylinder Servo die Vorteile des Servomotors-regelmäßig Geschwindigkeit, Drehung, Drehmomentkontrolle in die Geschwindigkeit, Position und Schubkontrolle, um die Produkte der linearen, linearen Bewegung mit hoher Präzision zu realisieren.
Servo -Elektrozylinder sind die gleichen wie die pneumatischen Zylinder und die hydraulischen Zylinder. Sie werden alle in der Ausrüstung verwendet, bei der ein Objekt angehoben, gedrückt und gezogen werden muss. Der größte Unterschied besteht darin, dass elektrischer Zylinder weder einen Kompressor noch eine Hydraulikstation benötigt. Er kann angetrieben werden, solange Strom vorliegt. Im Vergleich zu pneumatischen Zylindern und hydraulischen Zylindern sind elektrische Zylinder hohe Effizienz, niedriges Rauschen, Reinigungsmittel und Nullverschmutzung im Betrieb. Außerdem können elektrische Zylinder eine präzise Positionierung erreichen, was es zum perfekten Ersatz des pneumatischen Zylinders und des Hydraulikzylinders macht.
Hauptmerkmale
Der Servo Electric Cylinder verwendet eine fortschrittliche modulare Entwurfsmethode, die folgende bedeutende Merkmale aufweist:
1. Kompaktstruktur, geringe Größe, einfache Installation und Verwendung, einfache Wartung, niedriges Rauschen, lange Lebensdauer und multiple Sicherheitsschutzmaßnahmen.
2.Prezis -Positionskontrolle, die Wiederholungspositionsgenauigkeit kann 0,01 mm und die Zugabe eines externen Verschiebungssensors 0,005 mm erreichen.
3. Vorschriften Geschwindigkeitsregelung kann die Geschwindigkeitswellenform willkürlich eingestellt werden, um einen Hochgeschwindigkeits-, stabilen und schockfreien Betrieb zu erzielen, und die Kontrollgenauigkeit kann 0,05%betragen.
4. In Anbetracht der Schubkontrolle kann die Kontrollgenauigkeit nach Zugabe eines externen Push-Pull-Kraftsensors 0,5% erreichen.
5. Kann vom Servomotor, Stepper -Motor, DC -Motor und Wechselstrommotor für Servo- und Frequenzumwandlungssteuerung angetrieben werden.
Produktkomponenten

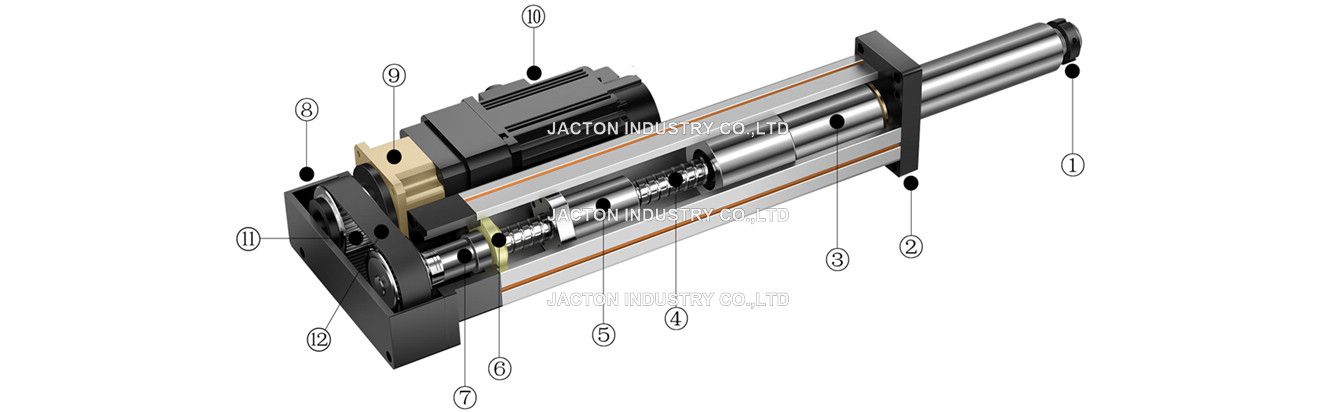

Paralleler Servo -Elektrozylinder
| 1. Nuss der Kolbenstange | 2. Frontflansch | 3. Kolbenstange | 4. Ballschraube | 5. Ball Nuss | 6. Kissen |
| 7. Lagerblock | 8. Wohnraum | 9. Reduzierbasis | 10. Reduzierer | 11. Synchronrad | 12. Timinggürtel |

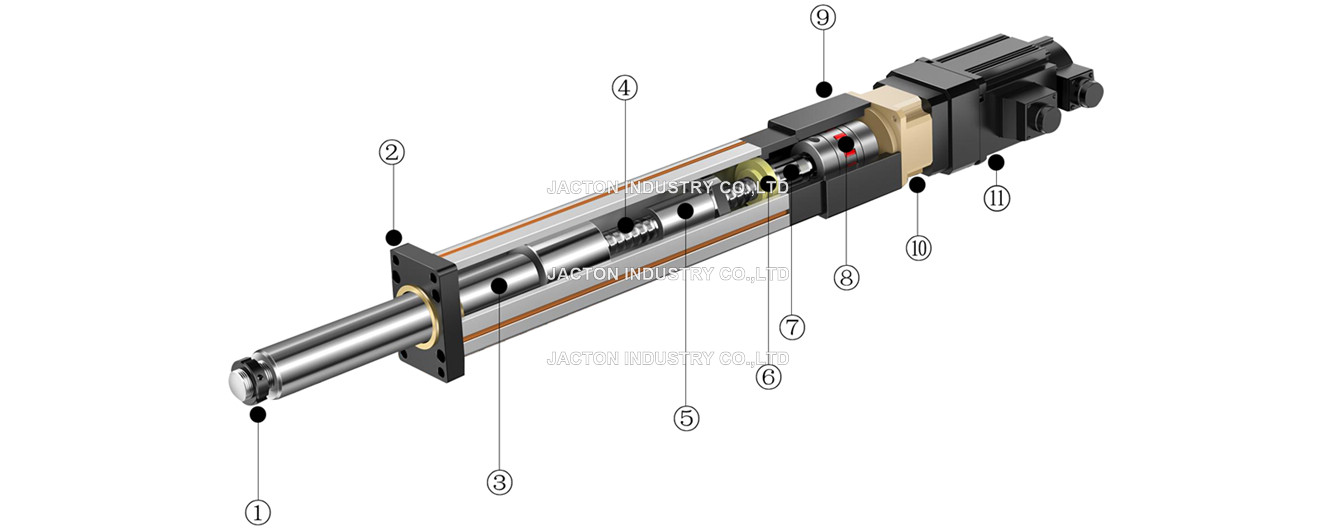

Inline -Servo -Elektrozylinder
| 1. Nuss der Kolbenstange | 2. Frontflansch | 3. Kolbenstange | 4. Ballschraube | 5. Ball Nuss | 6. Kissen |
| 7. Lagerblock | 8. Kopplung | 9. Reduzierbasis | 10. Reduzierer | 11. Motor |
Herunterladen
Speifizikation | Dimensionszeichnungen | Auswahlhandbuch | Schaltplan für Grenzschalter | Katalog

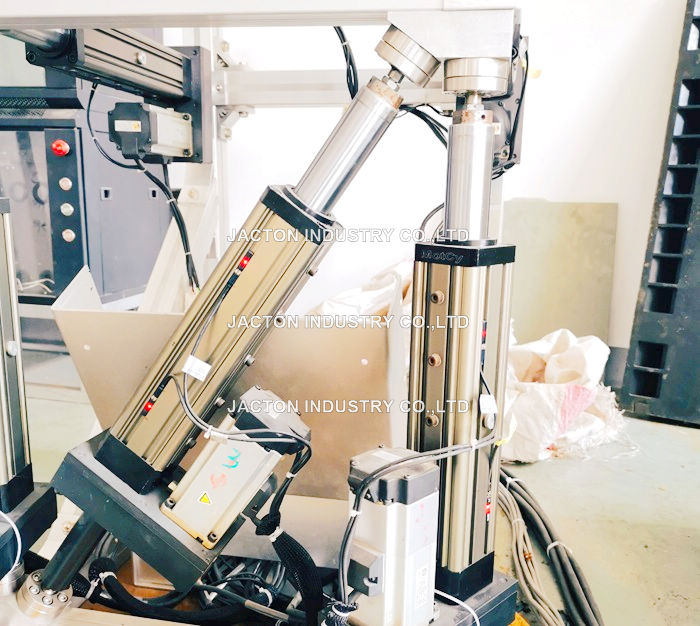

Anwendungsfall

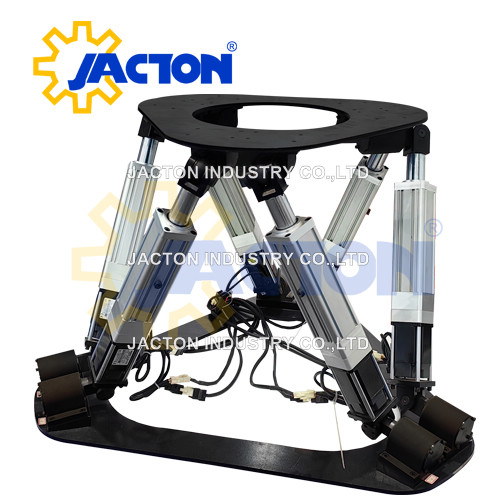

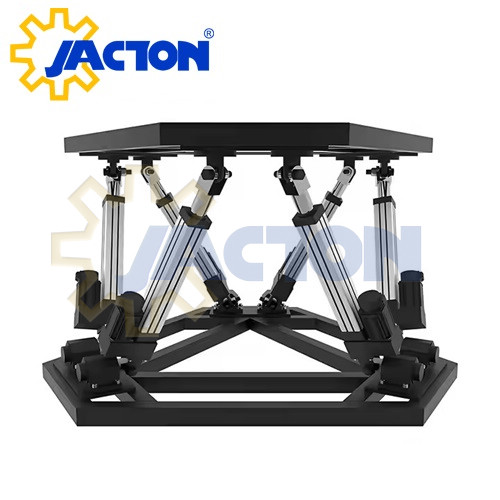

Der elektrische Servo -Elektrozylinder kann den hydraulischen Zylinder und den pneumatischen Zylinder vollständig durch die Vorteile der Energieeinsparung und des Umweltschutzes ersetzen und leicht an das SPS -Kontrollsystem angeschlossen werden, um eine hohe Präzisionsbewegungsregelung zu erreichen. Servo -Elektrozylinder werden häufig bei der Umstellung, Bearbeitung und Herstellung von Hochgenauigkeitsfeldern, Tests für Luft- und Raumfahrtgeräte, sechs Grad Freiheitsimulator, Roboter, Injektionsformmaschinen, Bewegungsplattformen, Schimmelpilzsteuerung, Ventilsteuerung, Präzisionsmaschinenwerkzeugen, Automobilverarbeitungsausrüstungen usw., z. B. Öffnen und Schließung von Türen, Leben, Schieben und Ziehen sowie Vorausdrucken und Ziehen und Ziehen und Ziehen und Ziehen und Ziehen und Ziehen.
Verpackung und Versand

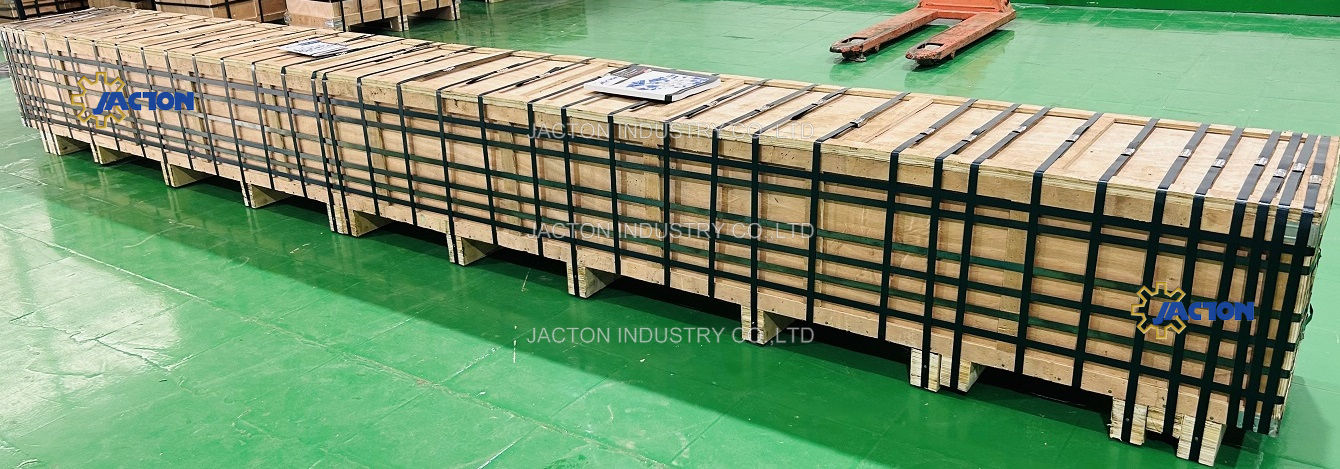

* 100% Standard -Export -Sperrholz -Fälle (internationales Exportieren von Standard -Holzmaterial mit freier Ausstrahlung).
* Express (Luft): Fabrik an das Kundenunternehmen von FedEx, DHL, UPS, TNT. Incotherms: EXW, DDU.
* Seefracht: Fabrik zum Ziel Seehafen von Schiff. Incterterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Flughafen Flugzeug mit dem Flugzeug. Inkotherms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür zu Tür): Zugtransport, LKW -Transport, Meeresschifffahrt.
