| Cilindro elétrico servo com movimento de alta precisão, movimento suave, baixo ruído, características de alta velocidade. Cilindro elétrico servo com design avançado da estrutura do cilindro de servo e montagem de peças importadas, verifique se o cilindro elétrico servo no movimento linear principal doméstico. Parafuso da bola garante que o servo cilindro a precisão geral de 0,05 mm. Ele pode funcionar em um ambiente severo sem falha por um longo tempo e obter alta intensidade, alta velocidade, movimento de alta precisão, movimento suave, baixo ruído e uma função anti-rotação especial para garantir o controle de posição de alta precisão e alta segurança do dispositivo. Acessórios completos: tampa de poeira, dispositivo anti-rotate, porca de segurança, parafuso de bola, interruptor limite, embreagem de sobrecarga, potenciômetro, codificador, freio, roda de mão, acessórios de instalação, etc. | |||||||||
JEC135
Jacton
Descrição do produto
Cilindro de servo elétrico 10000 kg Especificações: impulso ≤10 toneladas. AVC ≤1500 mm. Velocidade ≤250 mm/s. Diâmetro do parafuso da bola 50mm. Parafuso de bola CAIXO DE 10 mm e 20 mm. Empurre o diâmetro da haste 120 mm. Existem tipo de servo elétrico do tipo e tipo paralelo em linha para sua escolha. Os tipos de montagem incluem flange frontal, flange traseiro, munhão, flange lateral, dobradiça traseira, tipo de coluna de guia e tipo de trava frontal. Os acessórios frontais incluem extremidade rosqueada masculina, extremidade rosqueada feminina, extremidade da haste, extremidade do garfo, extremidade da Clevis e extremidade do flange. Os acessórios incluem dispositivo anti-rotate, interruptores de palheta magnética, interruptores de proximidade indutivos, suporte traseiro, botas de foles, sensor de carga etc.
Princípio de trabalho e vantagens
O princípio de trabalho do servo -servo elétrico é o design modular que integra o motor servo, redutor planetário, alojamento do cilindro, parafuso de bola e porca, convertendo o movimento rotativo do eixo do motor no movimento linear da haste do pistão do cilindro elétrico. Enquanto isso, um cilindro elétrico servo transforma as vantagens do motor servo-precise velocidade, rotação, controle de torque em-precise velocidade, posição, controle de impulso com o objetivo de realizar produtos de movimento linear de alta precisão que revolucionam os produtos.
Os cilindros elétricos servo são os mesmos dos cilindros pneumáticos e dos cilindros hidráulicos. Todos eles são usados no equipamento que requer levantamento, empurração e puxão de um objeto. A maior diferença é que o cilindro elétrico não requer um compressor ou uma estação hidráulica, ele pode ser acionado enquanto houver eletricidade. Comparando com cilindros pneumáticos e cilindros hidráulicos, os cilindros elétricos são de alta eficiência, baixo ruído, limpeza e poluição zero em operação. Além disso, os cilindros elétricos podem atingir o posicionamento preciso, o que o torna uma substituição perfeita do cilindro pneumático e do cilindro hidráulico.
Principais características
O cilindro servo elétrico adota um método avançado de design modular, que possui as seguintes características significativas:
1. estrutura de compacto, tamanho pequeno, fácil instalação e uso, manutenção simples, baixo ruído, vida útil longa e medidas de proteção de segurança múltiplas.
2.Precise Controle da posição, a precisão do posicionamento de repetição pode ser de 0,01 mm e a adição de sensor de deslocamento externo pode atingir 0,005 mm.
3.Preto controle de velocidade, a forma de onda de velocidade pode ser definida arbitrariamente para obter uma operação de alta velocidade, estável e sem choque, e a precisão do controle pode ser de 0,05%.
4.Preto controle de impulso, a precisão do controle pode atingir 0,5% após a adição de um sensor de força push-pull externo.
5. Pode ser acionado por motor servo, motor de passo, motor CC e motor CA para servo e controle de conversão de frequência.
Componentes do produto
Cilindro elétrico de servo paralelo
| 1. Noz de haste do pistão | 2. Flange frontal | 3. Rod de pistão | 4. Parafuso da bola | 5. Noz de bola | 6. Almofada |
| 7. Bloco de rolamento | 8. Habitação | 9. Base redutora | 10. Redutor | 11. Roda síncrona | 12. Correia de tempo |
Cilindro elétrico de servo embutido
| 1. Noz de haste do pistão | 2. Flange frontal | 3. Rod de pistão | 4. Parafuso da bola | 5. Noz de bola | 6. Almofada |
| 7. Bloco de rolamento | 8. acoplamento | 9. Base redutora | 10. Redutor | 11. Motor |
Download
Speficications | Desenhos dimensionais | Guia de seleção | Diagrama de fiação para | o catálogo de interruptores de limite
Caso de aplicação

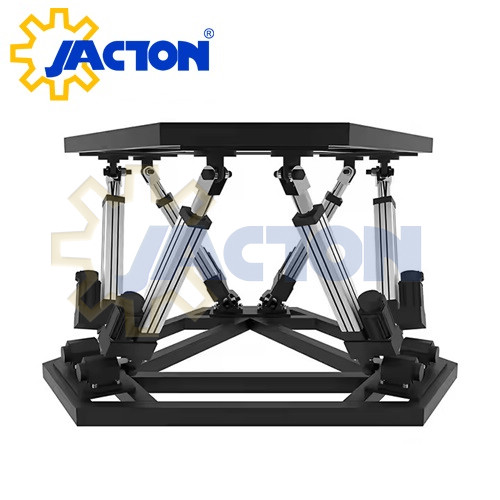

O cilindro elétrico servo pode substituir completamente o cilindro hidráulico e o cilindro pneumático pelas vantagens da conservação de energia e proteção ambiental e facilmente conectadas ao sistema de controle de PLC para obter controle de movimento de alta precisão. Os cilindros de servo elétrico são amplamente utilizados no manuseio de materiais, usinagem e fabricação de campos de alta precisão, testes de equipamentos aeroespaciais, simulador de seis graus de liberdade, robô, máquina de moldagem por injeção, plataformas de movimento, controle de moldes, controle de válvulas, ferramentas de máquinas de precisão, equipamentos de fabricação automotiva, como posição de abertura e fechamento, vida, vida, vida, vida útil, fórmula e puxão e equipamentos de fabricação automotiva, etc.
