| كمية: | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| رافعة لولبية صغيرة الحجم بقدرة 5 كيلو نيوتن مما يجعلها مناسبة بشكل مثالي للتطبيقات الصغيرة مثل التعديل الدقيق للغاية وتعديل معدات وأنظمة العمليات. | |||||||||
JTC5
جاكتون
وصف المنتج
جاك لولبي للماكينة المكعبة 5 كيلو نيوتن-18x4- لولبي شبه منحرف. غلاف من الألومنيوم المؤكسد بتصميم مدمج . المكونات الرئيسية للرافعات اللولبية هي لولب الرفع شبه المنحرف، والمسمار الدودي، والعتاد الدودي، ومبيت التروس. يتم تدوير المسمار الدودي يدويًا أو بواسطة المحرك.
الميزات الرئيسية
* الحد الأقصى لقدرات التحميل الثابتة 5 كيلو نيوتن (500 كجم).
* أحجام المسمار شبه المنحرف ذاتية القفل Tr 18x4.
* نسبتان للعتاد: نسبة عالية 5:1، نسبة بطيئة 20:1.
* طول الشوط المخصص، الحد الأقصى للشوط 900 مم في حمل الضغط، 1500 مم في حمل التوتر.
* التصميمات الأساسية: المسمار المترجم، والمسمار ذو المفاتيح، والمسمار الدوار.
* تركيب مستقيم أو مقلوب. متوفر في أحمال التوتر أو الضغط.
* تركيبات نهاية المسمار: اللوحة العلوية، نهاية المشبك، النهاية الملولبة، النهاية العادية، رأس الشوكة ونهاية القضيب.
* مصدر الطاقة: عجلة يدوية، محرك كهربائي، أو كليهما معًا.

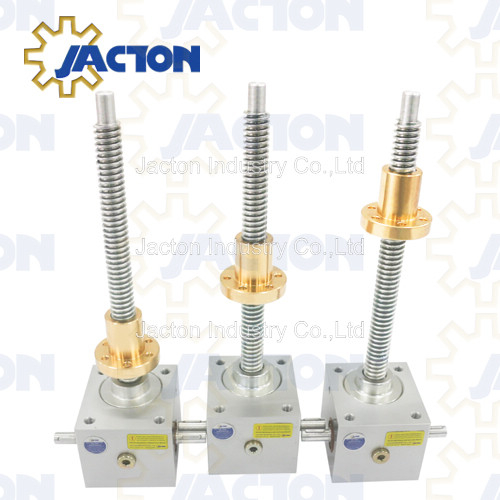

* وحدة واحدة أو أنظمة مرفاع لولبي متعددة مع رفع متزامن، مرتبط عن طريق أعمدة التوصيل، وعلب التروس المخروطية، والوصلات، والمحركات الكهربائية، ومخفضات التروس، ومفاتيح الحد، وكتل الوسائد وما إلى ذلك.
مادة المنتج
نحن نستخدم أفضل المواد لضمان أداء وعمر الرافعة اللولبية للماكينة المكعبة بقدرة 5 كيلو نيوتن التي اشتريتها.
* السكن: سبائك الألومنيوم مع أنودة.
* برغي الرفع: فولاذ C45 كمعيار قياسي. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* عمود الإدخال (الدودة): فولاذ C45 في عملية المعالجة الحرارية عالية التردد. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* الترس الدودي / صامولة السفر / صامولة الأمان: ZQAl9-4 (صب برونز الألومنيوم) كمعيار قياسي. مخصص ZCuSn10Pb1 (صب البرونز القصدير).
* المحمل: محامل دفع كروية مضادة للاحتكاك للعتاد الدودي. محامل كروية مضادة للاحتكاك لعمود الإدخال (الدودة). مخصص الفولاذ المقاوم للصدأ 304.
* محول شفة المحرك: محول محرك الصب عالي القوة، حديد الدكتايل. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* مواد التشحيم: الشحوم الاصطناعية، شحم الليثيوم EP2 عالي الضغط.
تحميل
المواصفات | رسومات الأبعاد | دليل الاختيار | كتالوج
حالة التطبيق
الوظائف التي من المتوقع أن تقوم بها الرافعات اللولبية ذات التروس الدودية متنوعة مثل تطبيقاتها: الرفع، أو الخفض، أو الانقلاب، أو النقل. ولكن في كل حالة، تتطلب قطاعات الصناعة المختلفة ومعلمات الطاقة المختلفة مرفاعًا لولبيًا قويًا وموثوقًا يسهل التكيف مع التطبيق المحدد، ويمتد إلى نظام مرفاع لولبي كامل للتروس الدودية. مثل نظام الرفع المقص، وجهاز تحديد المواقع، وجهاز الرفع للتثبيت التلقائي لتصنيع القضبان.
التعبئة والتغليف والشحن
* 100% حالات خشب رقائقي قياسية للتصدير (مواد خشبية قياسية للتصدير الدولي مع تبخير مجاني).
* Express(Air): المصنع لشركة العملاء بواسطة FEDEX وDHL وUPS وTNT. مصطلحات التجارة الدولية: EXW، DDU.
* الشحن البحري: من المصنع إلى ميناء الوجهة عن طريق السفينة. مصطلحات التجارة الدولية: CIF، FOB، EXW، CFR.
* الشحن الجوي: من المصنع إلى مطار الوجهة بالطائرة. مصطلحات التجارة الدولية: CFR، EXW، FCA، CPT، CIP.
* خيارات إضافية (من الباب إلى الباب): النقل بالقطار، النقل بالشاحنات، الشحن البحري
