| Kompakte Miniatur 5 KN Cubic Machine Schraubenbuchse und ist ideal für kleinere Anwendungen wie eine extrem feine Einstellung, die Einstellung von Prozessgeräten und -systemen geeignet. | |||||||||
JTC5
JACTON
Produktbeschreibung

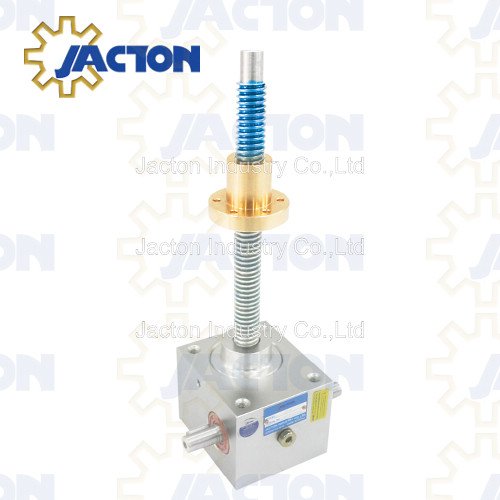

Kubikmaschinenschraube 5 KN-18x4- Trapez-Schraube. Anodierter Aluminiumgehäuse im kompakten Design . Hauptkomponenten von Schraubenbuchsen sind Trapez -Hebeschraube, Wurmschraube, Wurmgetriebe und Zahnradgehäuse. Die Wurmschraube wird manuell oder vom Motor gedreht.
Hauptmerkmale
* Maximale statische Lastkapazitäten 500 kg (500 kg).
* Selbstverriegelte Trapezschraubengrößen TR 18x4.
* Zwei Zahnradverhältnisse: hohes Verhältnis von 5: 1, langsames Verhältnis 20: 1.
* Benutzerdefinierte Hublänge, maximaler Hub 900 mm in Kompressionslast, 1500 mm in Spannungslast.
* Grundlegende Konstruktionen: Schraube, Schlüsselschraube und Drehschraube übersetzen.
* Aufrechte oder umgekehrte Montage. Erhältlich in Spannungs- oder Kompressionslasten.
* Schraubenendbeschläge: obere Platte, Gabelungende, Gewindeende, einfaches Ende, Gabelkopf und Stangenende.
* Stromquelle: Manuelles Handrad, Elektromotor oder beide zusammen.
* Einzelne Einheiten oder mehrere Schrauben -Buchsensysteme mit synchronisiertem Anheben, verknüpft durch Anschließen von Wellen, Kegelgetragen, Kupplungen, Elektromotoren, Getriebe Reduzierern, Limitschalter und Kissenblöcken usw.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer der von Ihnen gekauften 5 kubischen Maschinenschraubenbuchse zu gewährleisten.
* Gehäuse: Aluminiumlegierung mit Anodisierung.
* Hubschraube: C45 Stahl als Standard. Custom Edelstahl 304 oder 316.
* Eingangswelle (Wurm): C45 -Stahl im Hochfrequenzwärmehereheberichtungsprozess. Custom Edelstahl 304 oder 316.
* Wurmausrüstung / Reisemutter / Sicherheitsmutter: ZQAL9-4 (Aluminiumbronze gießen) standardmäßig. Custom ZCUSN10PB1 (Gusszinnbronze).
* Lager: Anti-Friktionskugel-Schublager für Wurmausrüstung. Kugellager für Eingangswelle (Wurm). Custom Edelstahl 304.
* Motorflanschadapter: Hochfestes Gussmotoradapter, duktiles Eisen. Custom Edelstahl 304 oder 316.
* Schmiermittel: Synthetisches Fett, extremer Druck -EP2 -Lithiumfett.
Herunterladen
Speifizikation | Dimensionszeichnungen | Auswahlhandbuch | Katalog
Anwendungsfall
Die Aufgaben, die Wurmgetriebeschrauben -Buchsen erledigen, sind so unterschiedlich wie ihre Anwendungen: Heben, Absenken, Kippen oder Bewegen. In jedem Fall erfordern die verschiedenen Branchen der Industrie und die verschiedenen Leistungsparameter eine leistungsstarke, zuverlässige Schraubbuchse, die sich leicht an die spezifische Anwendung anpassen kann und sich auf ein komplettes Wurm -Zahnrad -Schraubenbuchsystem erstreckt. Wie Scherenhelfsystem, Positionierungsgerät, Hubgerät für eine automatische Balkeninstallation.
