| Giắc vít bi 10 tấn có hiệu suất cao và cần có phanh hoặc thiết bị khóa bên ngoài khác để giữ vị trí và chỉ yêu cầu mô-men xoắn đầu vào ít hơn tới 2/3 để di chuyển tải so với Jack vít máy 10 tấn được đánh giá tương tự. Có các tỷ số truyền 8:1, 12:1 và 24:1. Có sẵn trong các thiết kế Dịch, Khóa cho Không Xoay, Đai du lịch. | |||||||||
JTB-10T
JACTON
Mô tả sản phẩm

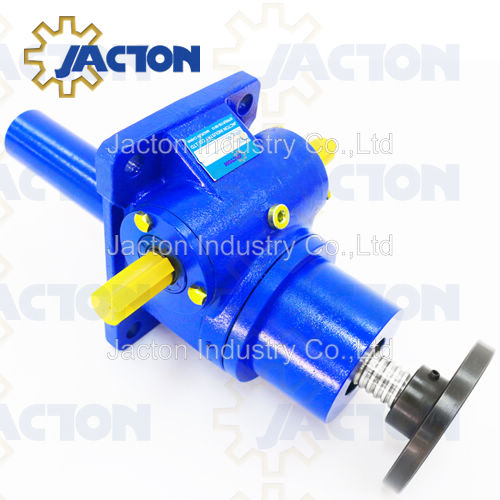

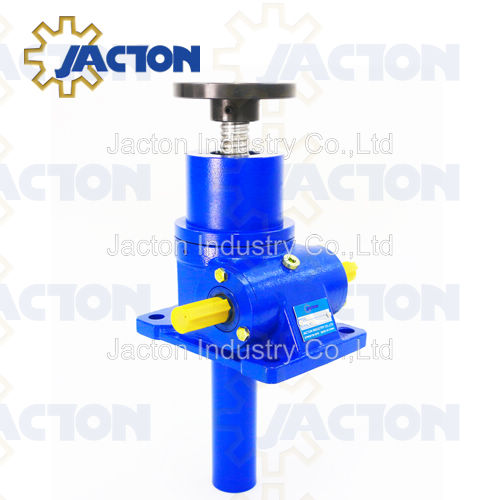

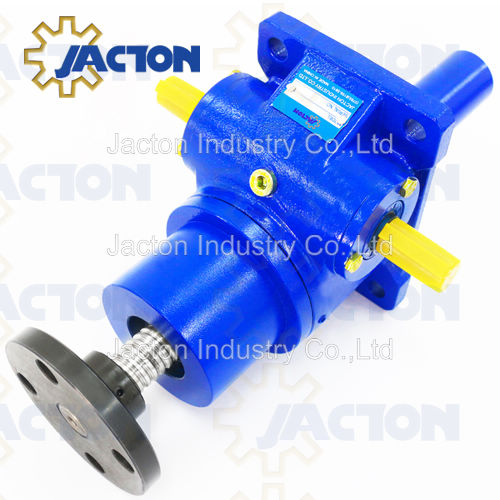

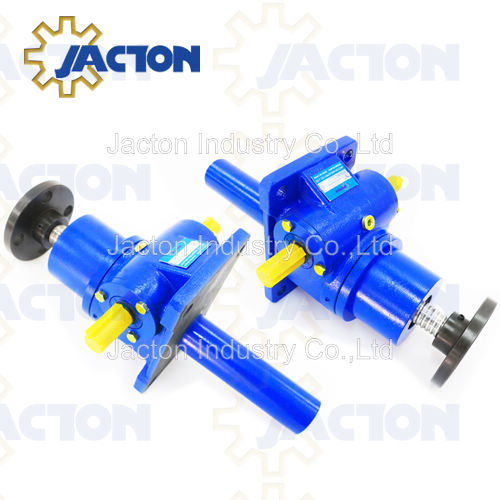

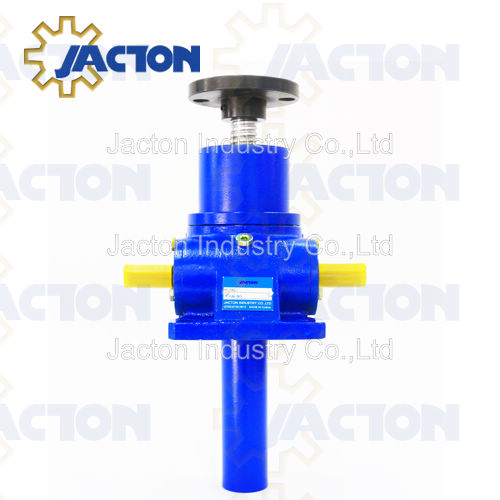

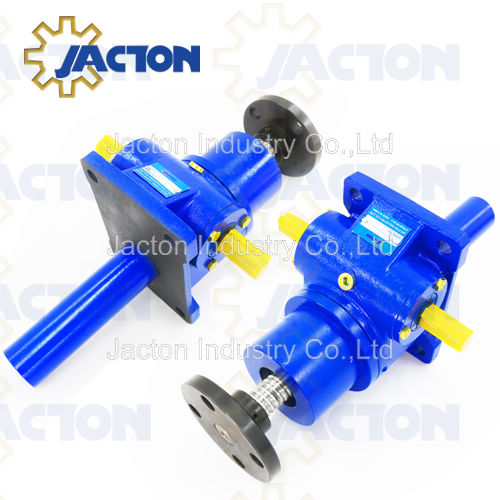

Jack Vít Bi Cổ Điển 10 Tấn-50x10- Vít Bi. Nếu nhiều giắc cắm vít bi được kết nối trong một hệ thống được liên kết cơ học thì hệ thống jacton hoàn chỉnh trong một số thiết kế có thể được coi là tự khóa. Nếu bạn muốn điều này được kiểm tra, hãy tham khảo ý kiến của chúng tôi. Ngoài ra, để chắc chắn, hãy đưa phanh vào hệ thống dưới dạng một thiết bị độc lập hoặc như một động cơ phanh. Giắc vít bi thường được sử dụng khi ứng dụng có chu kỳ làm việc tương đối cao hoặc công suất đầu vào cho giắc vít nhất định sẽ được giảm thiểu. Hiệu suất cao của vít bi & đai ốc làm tăng đáng kể hiệu suất của kích vít so với kích vít máy.
Các tính năng chính
* Khả năng tải tĩnh tối đa 10 tấn (10000kg).
* Vít bi có độ chính xác cao kích thước 50x10, chì cao tùy chỉnh 50x20.
* Hai tỷ số truyền: tỷ số cao 8:1, tỷ số chậm 24:1, cho tốc độ tuyến tính cao và chậm (lên tới 3500 mm/phút).
* Chiều dài hành trình tùy chỉnh của vít bi, hành trình tối đa 35 00 mm ở tải nén, 4500 mm ở tải căng.
* Thiết kế cơ bản: Vít dịch, Vít chống xoay và Vít xoay.
* Gắn thẳng đứng hoặc đảo ngược. Có sẵn ở dạng tải căng hoặc nén.
* Các phụ kiện đầu cuối của quả bóng: tấm trên cùng, đầu khoan, đầu ren, đầu trơn, đầu nĩa và đầu thanh.
* Tiêu chuẩn với vít bi chì đơn, vít bi chì đôi hoặc cao tùy chỉnh giúp tăng tốc độ di chuyển. Cả hai đều cần có phanh hoặc thiết bị khóa bên ngoài để giữ vị trí.
* Nguồn điện: không nên sử dụng bánh xe tay, phải là động cơ phanh.
* Có thể được áp dụng riêng lẻ hoặc kết hợp thành một hệ thống nâng đồng bộ chính xác (hệ thống nhiều kích), được liên kết bằng trục kết nối, hộp số côn, khớp nối, động cơ điện, hộp giảm tốc, công tắc giới hạn và khối gối, v.v.
* Có thể được sử dụng thay thế cho hệ thống thủy lực và khí nén.
* Độ chính xác cao, hiệu quả cao, hiệu suất cao, chu kỳ làm việc cao, độ phản ứng thấp, tuổi thọ dài và tốc độ nâng đồng đều.
Chất liệu sản phẩm
Chúng tôi sử dụng những vật liệu tốt nhất để đảm bảo hiệu suất và tuổi thọ của Jack vít bi 10 tấn mà bạn đã mua.
Vít bi và đai ốc được làm từ thép hợp kim cứng với các bi chịu lực cứng mang tải trọng giữa đai ốc và vít.
* Vỏ: Vỏ đúc cường độ cao, Sắt dẻo.
* Vít bi: SCM 450, S55C, Độ cứng: HRC 58-62.
* Đai ốc bi: SCM415H, Độ cứng: HRC 58-62
* Bóng: SUJ2, Độ cứng: HRC 60 UP.

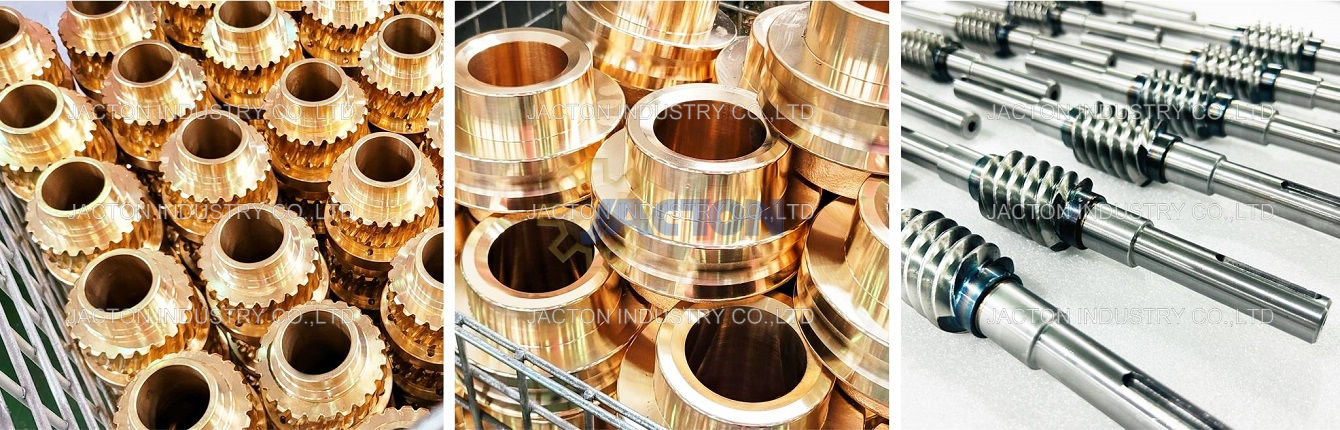

* Trục dẫn vào (Worm): Thép C45 qua quá trình xử lý nhiệt tần số cao. Thép không gỉ 304 hoặc 316 tùy chỉnh.
* Bánh giun: ZQAl9-4 (Đúc đồng nhôm) theo tiêu chuẩn. ZCuSn10Pb1 tùy chỉnh (Đúc đồng thiếc).
* Vòng bi: Vòng bi đẩy bi chống ma sát cho bánh răng giun. Vòng bi chống ma sát cho trục đầu vào (sâu). Thép không gỉ 304 tùy chỉnh.
* Bộ chuyển đổi mặt bích động cơ: Bộ chuyển đổi động cơ đúc cường độ cao, sắt dẻo. Thép không gỉ 304 hoặc 316 tùy chỉnh.
* Mỡ bôi trơn: Mỡ tổng hợp, Mỡ bôi trơn cực áp EP2.
Tải xuống
Thông số kỹ thuật | Bản vẽ chiều | Hướng dẫn lựa chọn | Danh mục
Trường hợp ứng dụng
Giắc vít bi bánh răng là Ứng dụng trong hệ thống nghiêng máy, lắp đặt quang điện, hệ thống nâng nền tảng, hệ thống định vị thủ công, hệ thống nâng nghiêng, hệ thống định hướng ăng-ten, hệ thống truyền động thẳng đứng, thang máy cắt kéo, hệ thống cửa chớp, hệ thống truyền động ngang, hệ thống nâng băng tải, hệ thống loại ép, hệ thống giắc vít jacton ba trục, hệ thống nâng cao với cảm biến từ tính tích hợp, bộ theo dõi khuấy, bộ theo dõi năng lượng mặt trời, tập trung năng lượng mặt trời parabol, hệ thống đóng mở cửa và hệ thống truyền động 4 trục.

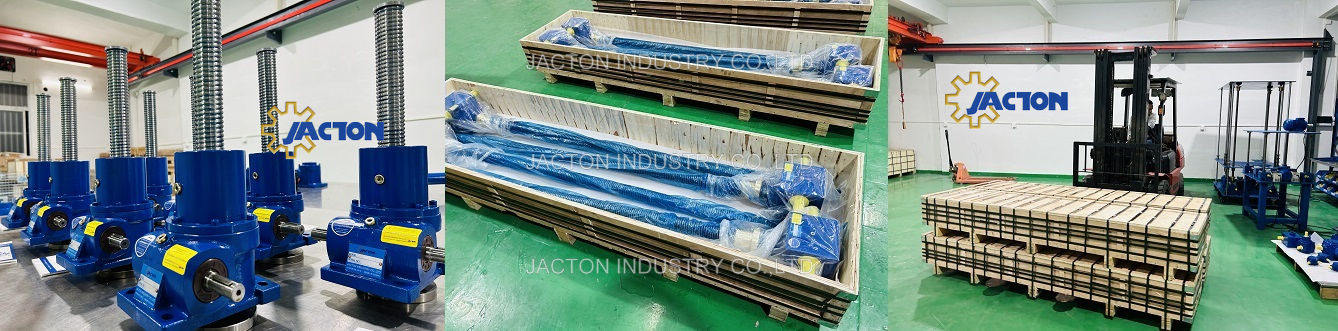

Đóng gói và vận chuyển
* Vỏ gỗ dán xuất khẩu tiêu chuẩn 100% (vật liệu gỗ tiêu chuẩn xuất khẩu quốc tế được khử trùng miễn phí).
* Express(Air): Nhà máy đến công ty của khách hàng bằng FedEx, DHL, UPS, TNT. Điều kiện Incoterms: EXW, DDU.
* Vận tải đường biển: Nhà máy đến cảng biển đích bằng tàu. Điều kiện Incoterms: CIF, FOB, EXW, CFR.
* Vận tải hàng không: Nhà máy đến sân bay đích bằng Máy bay. Các điều kiện Incoterms: CFR, EXW, FCA, CPT, CIP.
* Các lựa chọn bổ sung (Door to Door): Vận tải bằng tàu hỏa, Vận tải bằng xe tải, Vận tải đường biển.
