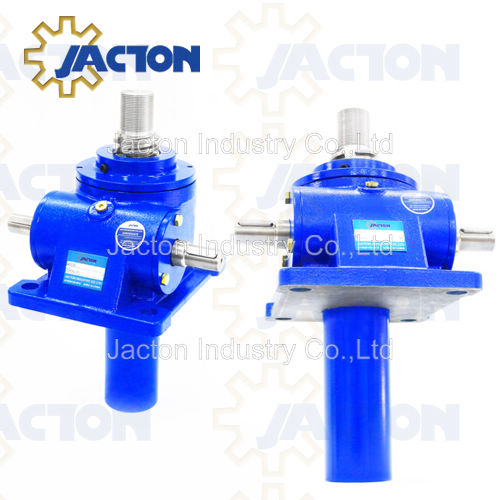

| Sonsuz dişliyle tahrik edilen 10 Tonluk Makine Vidalı Krikosu, yüksek mukavemetli bronz sonsuz dişliyi (tahrik manşonu) çalıştıran alaşımlı çelik bir sonsuz dişli içerir. Sonsuz mil, yağlama kaybını önlemek için sağlanan dış contalarla sürtünme önleyici konik makaralı rulmanlar üzerinde desteklenir. Tahrik manşonu, sürtünme önleyici konik makaralı veya bilyalı baskı yatakları üzerinde desteklenir. Tahrik manşonunun dönüşü, kriko konfigürasyonuna bağlı olarak acme diş kaldırma vidasının ötelenmesine veya dönmesine neden olur. Kriko muhafazası sünek demirden yapılmıştır ve ünitenin nominal kapasitesini destekleyecek şekilde oranlanmıştır. | |||||||||
JTW-10T
JAKTON
Ürün Açıklaması
Klasik Makina Vidalı Kriko 10 Ton-58x12- Trapez Vidalı. Makine Vidalı Krikolar, Çelik boru fabrikasındaki Dikdörtgen Boşluklu Bölümler departmanı için ayarlanabilir tabla ve merkezleme durdurucularına monte edilir. Otomatik ayarlanabilir durdurma mekanizmaları, ters vida konfigürasyonunda çevirici makine vidalı krikolarını kullanır. Her durdurma mekanizması, bir elektrik motoruyla çalıştırılan dört vidalı kriko sistemi kullanır. Elektrik motoru her iki yanında 2 adet jakton vidalı kriko ile sistemin merkezine konumlandırılmıştır. Her bir vidalı krikoyu sisteme bağlamak için kullanılan kendinden destekli tahrik milleri (ara parça kaplinleri) ile tahrik hattını motordan her iki tarafa ayırmak için bir konik dişli kutusu kullanılır. Her sistemdeki bir vidalı kriko, hız ve konum geri bildirimi için elektronik bir ekranda görüntülenen bir kodlayıcıyla donatılmıştır.
Ana Özellikler
* Maksimum statik yük kapasiteleri 10 tondur.
* Kendinden kilitlemeli trapez vida boyutları Tr 58x12.
* İki dişli oranı: yüksek oran 8:1, yavaş oran 24:1. yüksek ve yavaş doğrusal hızlar için
* Özel strok uzunluğu, maksimum strok sıkıştırma yükünde 40 00 mm, çekme yükünde 5000 mm.
* Temel tasarımlar: Çevirme vidası, Anahtarlı vida ve Döner vida.
* Dik veya Ters montaj. Çekme veya basma yüklerinde mevcuttur.
* Standart olarak 1-başlangıçlı dişli vida, artırılmış hareket hızı sunan ve konumu korumak için bir fren veya harici kilitleme cihazı gerektiren özel 2-başlangıçlı dişli vida ile standart.
* Vida ucu bağlantı parçaları: üst plaka, çatal ucu, dişli uç, düz uç, çatal başı ve çubuk ucu.
* Güç kaynağı: El çarkı ve krank koluyla manuel çalıştırma, motor tahrikiyle elektrikle veya her ikisi birlikte.
* Bireysel olarak uygulanabilir veya bağlantı milleri, konik dişli kutuları, kaplinler, elektrik motorları, dişli redüktörleri, limit anahtarları ve yastık blokları vb. ile birbirine bağlanan tam senkronize bir kaldırma sistemine (çoklu kriko sistemleri) birleştirilebilir.
* Özel çift çatallı vidalı kriko, muylu montajlı vidalı kriko ve boşluksuz vidalı kriko.
*Hidrolik ve pnömatik sistemlere alternatif olarak kullanılabilir.
Ürün Malzemesi
Satın aldığınız 10 Tonluk Makina Vidalı Krikonun performansını ve ömrünü garanti etmek için en iyi malzemeleri kullanıyoruz.
* Gövde: Yüksek mukavemetli Döküm Gövde, Sfero Döküm. Özel Paslanmaz Çelik 304.
* Kaldırma Vidası: Standart olarak C45 Çelik. Özel Paslanmaz Çelik 304 veya 316.
* Giriş Mili (Solucan): Yüksek frekanslı ısıl işlem prosesinde C45 Çelik. Özel Paslanmaz Çelik 304 veya 316.
* Sonsuz Dişli / Hareketli Somun / Emniyet Somunu: Standart olarak ZQAl9-4 (Döküm alüminyum bronz). Özel ZCuSn10Pb1(Döküm kalay bronzu).
* Rulman: Sonsuz Dişli için Sürtünme Önleyici Bilyalı Eksenel Rulmanlar. Giriş Mili (solucan) için Sürtünme Önleyici Bilyalı Rulmanlar. Özel Paslanmaz Çelik 304.
* Motor Flanş Adaptörü: Yüksek Mukavemetli Döküm Motor Adaptörü, Sfero Döküm. Özel Paslanmaz Çelik 304 veya 316.
* Yağlayıcılar: Sentetik Gres, Aşırı Basınç EP2 Lityum Gres.
İndirmek
Özellikler | Boyutlu Çizimler | Seçim Kılavuzu | Katalog
Uygulama Örneği

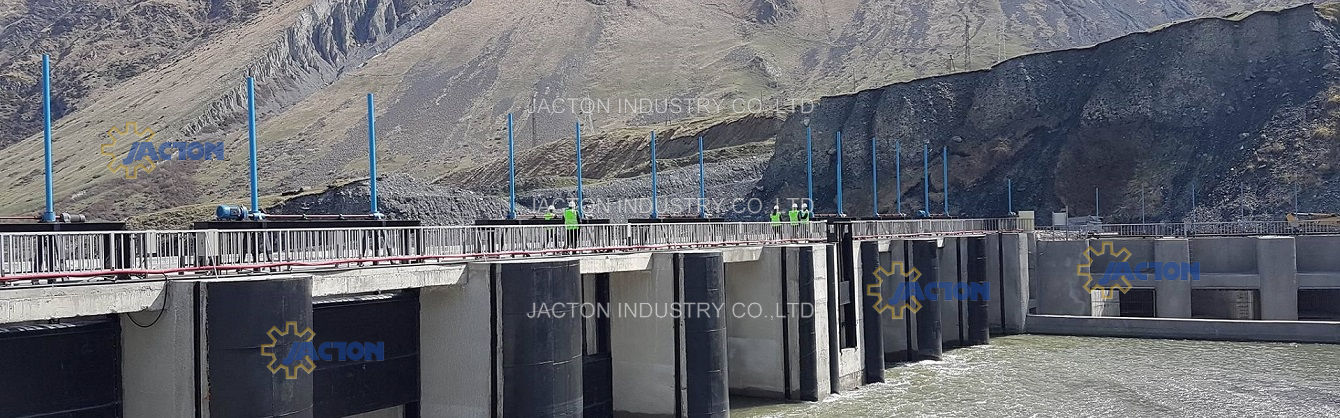

Sonsuz dişli makine vidalı krikoları, motor yapımında ve tesis mühendisliğinde kullanılan prefabrik parçalardır. Preslerde, kaldırma platformlarında, kaldırma platformlarında, tiyatro sahnelerinde, çalışma platformlarında, kaldırma takımlarında, rulo ayarlarında, besleme ataşmanlarında, devrilme cihazlarında, çalışma tezgahlarında ve yükleme platformlarında kullanılırlar. Ayrıca kepenkler, sürgüler, iniş aşamaları, kilit kapıları, havaalanı teknolojisi vb. için tahrik mekanizması olarak da kullanılırlar. Amaca uygun tasarım, en son standartlara göre hassas bir şekilde üretilen, yüksek verimli ve uzun ömürlü, mil dişlileri tipi jacton sonsuz dişli vidalı krikolar piyasada yeri doldurulamaz bir konuma sahiptir ve günümüz inşaat mühendisi için temel bir yapı taşı haline gelmiştir.

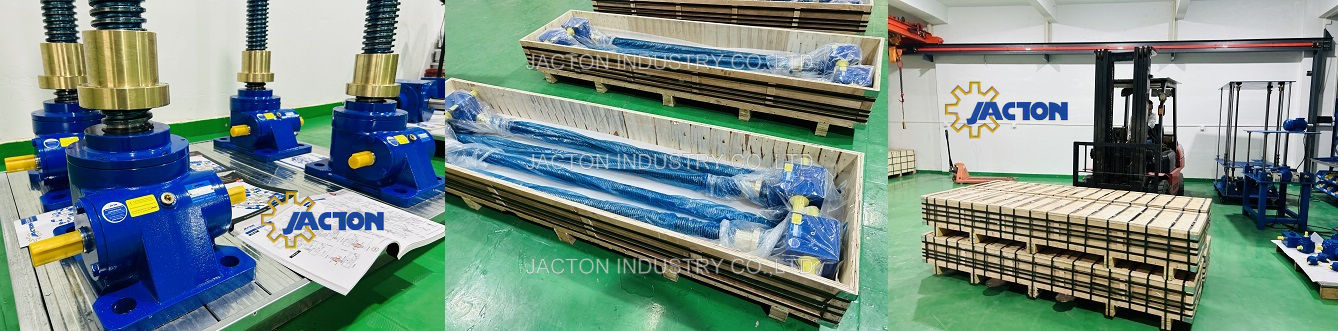

Paketleme ve Nakliye
