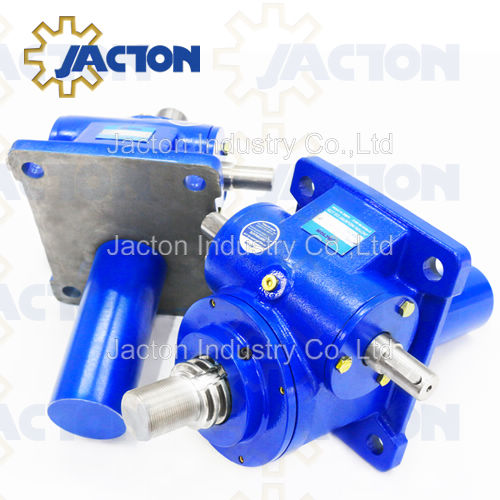

| El gato de tornillo de máquina de 10 toneladas de gusano incorpora un gusano de acero de aleación que impulsa un engranaje de gusano de bronce de alta resistencia (manga de transmisión). El eje del gusano está soportado en cojinetes de rodillos cónicos anti-fricción con sellos externos proporcionados para evitar la pérdida de lubricación. La manga de transmisión está soportada en rodillos cónicos anti-fricción de rodillos cónicos o de empuje de bola. La rotación de la manga de transmisión hace que el tornillo de elevación de rosca ACME se traduzca o gire, dependiendo de la configuración del conector. La carcasa de Jack está hecha de hierro dúctil y proporciona para soportar la capacidad nominal de la unidad. | |||||||||
JTW-10T
Jactón
Descripción del Producto
Tornillo de máquina clásica Jack 10 toneladas de 58x12- Tornillo trapezoidal. Las gatos de tornillo de la máquina se instalan en la tabla ajustable y las paradas de centrado para el departamento de secciones huecas rectangulares en la fábrica de tuberías de acero. Mecanismos automatizados de parada ajustable Utilice gatos de tornillo de la máquina de traducción en la configuración del tornillo invertido. Cada mecanismo de parada utiliza un sistema de gato de cuatro tornillos que es impulsado por un motor eléctrico. El motor eléctrico se coloca en el centro del sistema con 2 gatos de tornillo de jactón a cada lado. Se usa una caja de cambios de bisel para dividir la línea de transmisión a cada lado del motor con ejes de accionamiento de autosuficiencia (acoplamientos espaciadores) que se usan para conectar cada conector de tornillo al sistema. Un gato de tornillo en cada sistema está equipado con un codificador para la velocidad y la retroalimentación de posición, que se muestra en una pantalla electrónica.
Características principales
* Capacidades de carga estática máxima de 10 toneladas.
* Tamaños de tornillo trapezoidales autoclovino TR 58x12.
* Dos relaciones de engranajes: alta relación 8: 1, relación lenta 24: 1 para velocidades lineales altas y lentas.
* Longitud de carrera personalizada, carrera máxima 40 00 mm en carga de compresión, 5000 mm de carga de tensión.
* Diseños básicos: tornillo de traducción, tornillo con teclado y tornillo giratorio.
* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Estándar con un tornillo de rosca de 1 ola, un tornillo de roscas de 2 estrías personalizadas que ofrece una mayor velocidad de viaje y requieren un dispositivo de bloqueo de freno o externo para mantener la posición.
* Accesorios del extremo del tornillo: placa superior, extremo de la glorieta, extremo roscado, extremo liso, cabezal de horquilla y extremo de barra.
* Fuente de alimentación: operación manual con rueda manual y mango de manivela, electricamente por accionamiento del motor o ambos juntos.
* Se puede aplicar individualmente usar o combinarse en un sistema de elevación exactamente sincronizado (sistemas de múltiples gatos), vinculado por ejes de conexión, cajas de cambios de bisel, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y bloques de almohadas, etc.
* Jack personalizado de tornillo de horno doble, gato de tornillo de montaje de Munnion y gato de tornillo anti-backlash.
* Se puede utilizar como alternativas a los sistemas hidráulicos y neumáticos.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del conector de tornillo de máquina de 10 toneladas que compró.
* Carcasa: carcasa de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304.
* Tornillo de elevación: acero C45 como estándar. Acero inoxidable personalizado 304 o 316.
* Eje de entrada (gusano): acero C45 en un proceso de tratamiento térmico de alta frecuencia. Acero inoxidable personalizado 304 o 316.
* Equipo de gusano / tuerca de viaje / tuerca de seguridad: ZQAL9-4 (bronce de aluminio de fundición) como estándar. ZCUSN10PB1 personalizado (bronce de lata de fundición).
* Rojo: rodamientos de empuje de bola anti-fricción para engranaje de gusano. Rodamientos de bolas anti-fricción para el eje de entrada (gusano). Acero inoxidable personalizado 304.
* Adaptador de brida del motor: adaptador de motor de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304 o 316.
* Lubricantes: grasa sintética, grasa de litio EP2 de presión extrema.
Descargar
Speficaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso
Las tomas de tornillo de la máquina de engranajes de gusanos son piezas prefabricadas utilizadas en la construcción del motor y la ingeniería de plantas. Se utilizan en prensas, plataformas elevadoras, plataformas de arranque, etapas de teatro, plataformas de trabajo, tacleadas de elevación, ajustes de rollo, accesorios de alimentación, dispositivos de propina, bancos de trabajo y plataformas de carga. También se utilizan como mecanismo de conducción para persianas, diapositivas, etapas de aterrizaje, puertas de bloqueo, tecnología de aeropuerto, etc. Diseño de manera rápida, fabricada con precisión de acuerdo con los últimos estándares altamente eficientes y duraderos, los gatos de tornillo de tornillo de gusano de los engranajes del huso se mantienen una posición irreplacable en el mercado y se han convertido en un bloque de construcción fundamental para el ingeniero de construcción de hoy.
