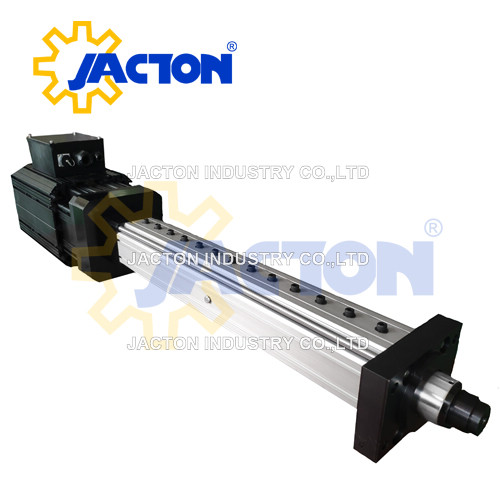

| Atuador de cilindro elétrico com fuso de esfera e servomotor integrado. Força até 500kg. Os cilindros servoelétricos podem substituir completamente os cilindros hidráulicos e pneumáticos com as vantagens de conservação de energia e proteção ambiental e facilmente conectados ao sistema de controle PLC para obter controle de movimento de alta precisão. Cilindros servoelétricos são amplamente utilizados em campos de manuseio de materiais, usinagem e fabricação de alta precisão, testes de equipamentos aeroespaciais, simulador de seis graus de liberdade, robô, máquina de moldagem por injeção, controle de molde, controle de válvula, máquinas-ferramentas de precisão, equipamentos de fabricação automotiva, etc. | |||||||||
JEC60Z
JACTON
Descrição do produto
Especificações do Servo Cilindro Elétrico 500kg: Impulso ≤500kg. Curso ≤480mm. Velocidade ≤500 mm/s. Diâmetro do parafuso esférico 16mm. Fuso de esfera de 5mm, 10mm, 16mm e 20mm. Diâmetro da haste 50mm. Existem servocilindros elétricos do tipo Inline e do tipo Paralelo para sua escolha. Os tipos de montagem incluem flange frontal, flange traseiro, munhão, flange lateral, dobradiça traseira, tipo de coluna guia e tipo de trava frontal. Os acessórios frontais incluem extremidade com rosca macho, extremidade com rosca fêmea, extremidade da haste, extremidade do garfo, extremidade da manilha e extremidade do flange. Os acessórios incluem dispositivo anti-rotação, interruptores magnéticos de palheta, interruptores de proximidade indutivos, suporte traseiro, botas de fole, sensor de carga, etc.
Princípio de funcionamento e vantagens
O princípio de funcionamento do servo cilindro elétrico é de design modular que integra o servo motor, redutor planetário, carcaça do cilindro, parafuso esférico e porca, convertendo o movimento rotativo do eixo do motor no movimento linear da haste do pistão do cilindro elétrico. Enquanto isso, um cilindro servoelétrico transforma as vantagens do servo motor - precisamente velocidade, rotação, controle de torque em - precisamente velocidade, posição e controle de impulso com o propósito de realizar produtos revolucionários de movimento linear de alta precisão.
Os cilindros servoelétricos são iguais aos cilindros pneumáticos e aos cilindros hidráulicos. Todos são utilizados em equipamentos que requerem levantar, empurrar e puxar um objeto. A maior diferença é que o cilindro elétrico não necessita de compressor ou estação hidráulica, podendo ser acionado desde que haja energia elétrica. Comparando com cilindros pneumáticos e cilindros hidráulicos, os cilindros elétricos são de alta eficiência, baixo ruído, limpos e sem poluição em operação. Além disso, os cilindros elétricos podem atingir um posicionamento preciso, o que os torna um substituto perfeito do cilindro pneumático e do cilindro hidráulico.
Principais recursos
O cilindro servoelétrico adota um método de design modular avançado, que possui as seguintes características significativas:
1.Estrutura compacta, tamanho pequeno, fácil instalação e uso, manutenção simples, baixo ruído, longa vida, múltiplas medidas de proteção de segurança.
2. Controle de posição preciso, precisão de posicionamento repetido pode ser de 0,01 mm e a adição de sensor de deslocamento externo pode chegar a 0,005 mm.
3. Controle de velocidade preciso, a forma de onda de velocidade pode ser definida arbitrariamente para obter operação de alta velocidade, estável e sem choque, e a precisão do controle pode ser de 0,05%.
4. Controle de impulso preciso, a precisão do controle pode chegar a 0,5% após adicionar um sensor de força push-pull externo.
5.Pode ser acionado por servo motor, motor de passo, motor DC e motor AC para servo e controle de conversão de frequência.
Componentes do produto
Cilindro Servo Elétrico Paralelo
| 1. Porca da haste do pistão | 2. Flange Frontal | 3. Haste do pistão | 4. Parafuso de esfera | 5. Porca esférica | 6. Almofada |
| 7. Bloco de rolamento | 8. Habitação | 9. Base Redutora | 10. Redutor | 11. Roda Síncrona | 12. Correia dentada |
Cilindro servoelétrico em linha
| 1. Porca da haste do pistão | 2. Flange Frontal | 3. Haste do pistão | 4. Parafuso de esfera | 5. Porca esférica | 6. Almofada |
| 7. Bloco de rolamento | 8. Acoplamento | 9. Base Redutora | 10. Redutor | 11. Motor |
Download
Especificações | Desenhos Dimensionais | Guia de seleção | Diagrama de fiação para de chaves limitadoras | catálogo
Caso de aplicação
O cilindro servoelétrico pode substituir completamente o cilindro hidráulico e o cilindro pneumático com as vantagens de conservação de energia e proteção ambiental e facilmente conectado ao sistema de controle PLC para obter controle de movimento de alta precisão. Os servocilindros elétricos são amplamente utilizados em campos de manuseio de materiais, usinagem e fabricação de alta precisão, testes de equipamentos aeroespaciais, simulador de seis graus de liberdade, robô, máquina de moldagem por injeção, plataformas de movimento, controle de molde, controle de válvula, máquinas-ferramentas de precisão, equipamentos de fabricação automotiva, etc., como abertura e fechamento de portas, elevação, empurrar e puxar e posicionamento preciso.
