Parallelle aandrijving elektrische lineaire actuator 15000kgf

Deel met:

Parallelle aandrijving elektrische lineaire actuator 15000kgf

Beschikbaarheid:

Hoeveelheid:



Elektromechanische lineaire actuator bestaat uit een trapeziumvormige spindel en moer, aangedreven door een elektromotor, via een reductiekast. De spindel zet roterende beweging om in lineaire beweging. Terwijl de schroef draait, wordt de zuigerstang, die aan de last is bevestigd, uitgeschoven en ingetrokken. elektromechanische cilinders zijn leverbaar met topschroefaandrijving. Hoge lineaire snelheid, zelfs bij hoge belastingen, verbeterde efficiëntie door het verminderen van het energieverbruik, betere controle van positie, snelheid en kracht, grote positioneringsnauwkeurigheid en herhaalbaarheid zijn slechts enkele van de redenen die ze tot het juiste alternatief voor hydraulische cilinders maken.
Informeer Voeg toe aan winkelwagen

Model:
LAP15000
Merk:
JACTON

Productbeschrijving

Productcomponenten

Downloaden

Toepassingsgeval

Verpakking en verzending

Productbeschrijving

Zwaar uitgevoerde elektrische lineaire actuatoren met parallelle aandrijving van 15.000 kgf (15 ton) zijn ideaal voor vervanging van hydraulische en pneumatische actuatoren. De kenmerken omvatten een hoog draagvermogen, hoge lineaire snelheid, lange levensduur, laag geluidsniveau, geen olielekken, vervuiling of brandgevaar, nauwkeurige en herhaalbare positionering met behulp van een vereenvoudigd systeem, gemakkelijke synchronisatie, eenvoudige installatie, geen leidingwerk, powerpack en kleppen, keuze uit eindfittingen zoals gaffels, draadeinden en bovenplaten. Accessoires: remmotor, handwiel, externe eindschakelaars, balghoezen en klemmen, montagebeugels voor de tap, elektrische schakelkast, encoder en roestvrijstalen of verchroomde zuigerstang.

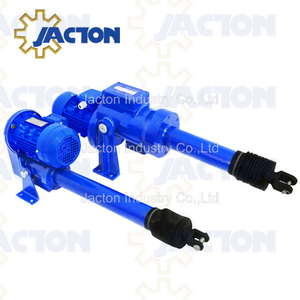

Elektrische lineaire actuator met parallelle aandrijving

Werkingsprincipe

Een trapeziumvormige spindel en moer worden aangedreven door een elektromotor, via een reductiekast. De spindel zet roterende beweging om in lineaire beweging. Wanneer de motor wordt geactiveerd, draait deze de schroef, die de moer beweegt, de moer schuift uit en trekt de zuigerstang in, die aan de last is bevestigd.

Belangrijkste kenmerken

* Parallelle schijfconfiguraties.

* Zelfborgende trapeziumvormige spindel en moer (niet terugdraaiend).

* Stuwkracht: 15000 kgf.

* Rijsnelheid: 21 mm/s (lage snelheid), 42 mm/s (gemiddelde snelheid).

* Motorvermogen: 7,5 kW, 15 kW.

* Er zijn geen 'standaard' slaglengtes, maximaal 2000 mm.

* Standaard 3-fase normale motor (380v 3ph AC). Er zijn ook remmotoren verkrijgbaar.

* Niet-roterende verlengstang met anti-rotatiegeleiding.

* Accessoires: remmotor, handwiel, externe eindschakelaars, balghoezen en klemmen, montagebeugels voor de tap, elektrische schakelkast, encoder en roestvrijstalen of verchroomde zuigerstang.

* Elektrische lineaire actuatoren en elektrische cilinders kunnen een echt alternatief zijn voor pneumatische en hydraulische cilinders.

Productcomponenten

1. Motor

Motor: standaard 3-fase normale motor (380v 3ph AC). Er zijn ook remmotoren verkrijgbaar. het zorgt ervoor dat de actuator naar voren of naar achteren beweegt. Alle andere 220v, 240v, 400v, 415v, 460v en 480v driefasige motoren voor actuatoren kunnen worden geleverd.

2. De eerste versnelling (staal)

3. Versnellingsbak

4. De tweede versnelling (staal)

5. De derde versnelling (staal)

6. Handwiel

Handwiel: is beschikbaar voor handmatige bediening/afstelling van de actuator.

7. De vierde versnelling (staal)

8. Trapeziumvormige schroef

Spindel: ook bekend als de zelfborgende trapeziumvormige spindel, roterende schroef of hefschroef, een lange, rechte staaf die in een machine of gereedschap draait. Deze lineaire actuator roteert, verlengt of trekt de moer/binnenbuis in, waardoor een lineaire beweging ontstaat.

9. Drukhuis

10. Hamerslagpin

11. Veiligheidsschakelaars

Veiligheidsschakelaars: Interne eindschakelaars regelen de volledig uitgeschoven en ingetrokken positie van de binnenband door de stroom naar de motor elektrisch te onderbreken. Deze schakelaars voorkomen dat de actuator te ver uit- of ingetrokken wordt. Het beschermt ook de motor.

12. Schijfveren met stuwkrachtbegrenzing

13. Aandrijfmoer (brons)

Aandrijfmoer: De spindelmoer is bevestigd aan de binnenbuis en beweegt langs de spil. De moer is het onderdeel dat het uitschuiven of intrekken van de binnenband mogelijk maakt.

14. Antirotatiegeleider

15. Buitenbuis

Buitenbuis: Deze buis, ook wel de afdekbuis genoemd, beschermt de buitenkant van de lineaire actuator en bevat alle binnencomponenten van de actuator. Het huis wordt tevens gebruikt voor het geleiden van de zuigerstang.

16. Binnenband (zuigerstang)

Binnenbuis: Ook bekend als verlengbuis, aandrijfbuis, vertaalbuis, drukstang, duwstang of zuigerstang. Het heeft een interne anti-rotatiegeleider. In ingetrokken toestand bevindt de binnenbuis zich op de plaats waar de spil zich bevindt. Deze buis is bevestigd aan de aandrijfmoer met schroefdraad en wordt uit- en ingetrokken wanneer de moer langs de roterende spil beweegt. Op maat gemaakte roestvrijstalen of verchroomde zuigerstang.

17. Gaffel voor (vorkkop)

Voorste gaffel: Ook bekend als de vorkkop. Een gaffel is een U-vormig metalen stuk met gaten aan elk uiteinde waar een bevestigingsmiddel, een pen of bout, doorheen wordt gevoerd.

18. Beschermende balg

Beschermende balg: ook bekend als verlengstangafdekking, om te voorkomen dat deeltjes of vloeistof via de zuigerstang binnendringen.

19. Tappennen en tapmontagebeugels

20. Wentellagers

Downloaden

Specificaties | Maattekeningen | Selectiegids | Bedradingsschema voor eindschakelaars | Catalogus

LAP LA Elektrische lineaire actuatoren.pdf

Toepassingsgeval

Elektrische lineaire actuatoren worden veel gebruikt in industriële apparatuur, bewegingsplatforms, zoals hekken, dempers, deuren van ovens en verwerkingstanks, antennes, orthopedische tafels en andere medische apparatuur, ergonomisch meubilair en landbouwapparatuur, schaarliften, schaarplatforms, hefplatforms, robotica, continue verfpompen, medische bedden, oprolmachines, verdeelwagens, continue proceslijnen, deuren openen en sluiten, heffen, duwen en trekken, en nauwkeurige positionering. Op maat gemaakte lineaire cilinders zijn ook beschikbaar voor uw speciale toepassingen.

Toepassingen voor elektrische lineaire actuatoren
