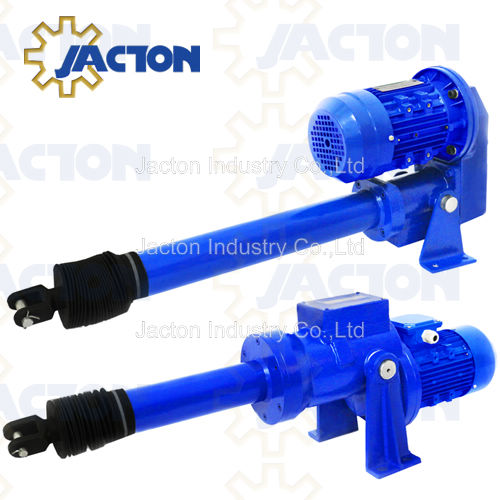

병렬 구동 전기 선형 액추에이터 15000kgf

제품 구성요소

1. 모터

모터: 3상 일반 모터(380v 3ph AC)가 표준으로 제공됩니다. 브레이크 모터도 사용 가능합니다. 이로 인해 액추에이터가 앞뒤로 이동하게 됩니다. 기타 모든 액추에이터용 220v, 240v, 400v, 415v, 460v 및 480v 3상 모터를 공급할 수 있습니다.

2. 퍼스트 기어(스틸)

3. 기어박스

4. 두 번째 기어(스틸)

5. 세 번째 기어(스틸)

6. 핸드 휠

핸드 휠: 액츄에이터의 수동 작동/조정에 사용할 수 있습니다.

7. 네 번째 기어(강철)

8. 사다리꼴 나사

스핀들: 자체 잠금 사다리꼴 리드 스크류, 회전 스크류 또는 리프팅 스크류라고도 하며 기계나 도구에서 회전하는 길고 직선 막대입니다. 이 선형 액추에이터는 너트/내부 튜브를 회전시키거나 확장하거나 수축시켜 직선 운동을 생성합니다.

9. 스러스트 하우징

10. 해머 블로우 핀

11. 안전 스위치

안전 스위치: 내부 제한 스위치는 모터에 대한 전류를 전기적으로 차단하여 내부 튜브의 완전히 확장 및 수축 위치를 제어합니다. 이 스위치는 액추에이터가 과도하게 확장되거나 과도하게 수축되는 것을 방지합니다. 모터도 보호해줍니다.

12. 추력 제한 디스크 스프링

13. 드라이브 너트(청동)

드라이브 너트: 리드 스크류 너트는 내부 튜브에 부착되어 스핀들을 따라 이동합니다. 너트는 내부 튜브의 확장 또는 수축을 허용하는 구성 요소입니다.

14. 회전 방지 가이드

15. 외부 튜브

외부 튜브: 커버 튜브라고도 알려진 이 튜브는 선형 액추에이터의 외부를 보호하고 액추에이터의 모든 내부 구성 요소를 수용합니다. 하우징은 피스톤 로드를 안내하는 데에도 사용됩니다.

16. 내부 튜브(피스톤 로드)

내부 튜브: 연장 튜브, 구동 튜브, 변환 튜브, 추력 로드, 푸시 로드 또는 피스톤 로드라고도 합니다. 내부 회전 방지 가이드가 있습니다. 수축된 동안 내부 튜브는 스핀들이 위치한 곳입니다. 이 튜브는 나사형 구동 너트에 부착되어 있으며 너트가 회전 스핀들을 따라 움직일 때 늘어나거나 수축됩니다. 맞춤형 스테인레스 스틸 또는 크롬 도금 피스톤 로드.

17. 프론트 클레비스(포크 헤드)

프론트 클레비스(Front Clevis): 포크 헤드라고도 합니다. 클레비스는 고정 장치인 핀이나 볼트가 통과하는 구멍이 각 끝에 있는 U자형 금속 조각입니다.

18. 보호 벨로우즈

보호 벨로우즈: 피스톤 로드를 통해 입자나 액체가 유입되는 것을 방지하기 위해 연장 로드 커버라고도 합니다.

19. 트러니언 핀 및 트러니언 장착 브래킷

20. 마찰 방지 베어링

다운로드

사양 | 치수 도면 | 선택 가이드 | 리미트 스위치 의 배선 다이어그램 | 카탈로그

적용사례

전기 선형 액추에이터는 산업용 장비, 게이트, 댐퍼, 오븐 및 처리 탱크 도어와 같은 모션 플랫폼, 안테나, 정형외과용 테이블 및 기타 의료 장비, 인체 공학적 가구 및 농업 장비, 가위형 리프트, 가위형 플랫폼, 리프팅 플랫폼, 로봇 공학, 연속 페인트 펌프, 의료용 침대, 코일링 기계, 턴디시 자동차, 연속 작동 프로세스 라인, 도어 개폐, 리프팅, 밀기 및 당기기, 정밀 위치 지정과 같은 모션 플랫폼에 널리 사용됩니다. 귀하의 특별한 응용 분야를 위해 맞춤형 디자인의 선형 실린더도 제공됩니다.

포장 및 배송

* 100% 표준 수출 합판 케이스(무료 훈증이 포함된 국제 수출 표준 목재 재료).

* Express(Air): FEDEX, DHL, UPS, TNT를 통해 고객의 회사에 공장을 전달합니다. 인코텀즈: EXW, DDU.

* 해상 운송: 공장에서 목적지 항구까지 선박으로 운송됩니다. 인코텀즈: CIF, FOB, EXW, CFR.

* 항공 화물: 공장에서 목적지 공항까지 비행기로 운송됩니다. 인코텀즈: CFR, EXW, FCA, CPT, CIP.

* 추가 옵션(Door to Door): 기차 운송, 트럭 운송, 해상 운송.
