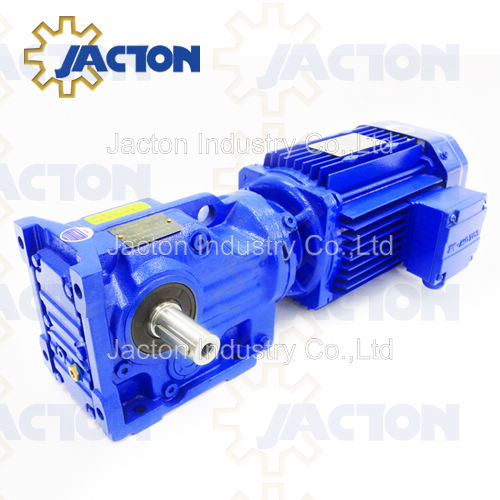

K187 KF187 Bevelweergave versnellingsbak KA187 KAF187 Toelselmotorische versnellingsbakken

Beschikbaarheid:

Hoeveelheid:



K187 KF187 Bevel versnellingsbak versnellingsbak KA187 KAF187 Toelselmotorische versnellingsbakken met motorvermogen 18,5 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW, 90 kW, 110 kW, 132 kW, 160 kW en 200 kW, max. Toegestaan koppel tot 50000 nm, transmissieverhoudingen van 17,27 tot 180,78. Beschikbare montagemodus: voet gemonteerd, B5 of B14 flens gemonteerd, korte flens gemonteerd, koppelarm gemonteerd. Uitgangsas: vaste as, holle as (met sleutel, met krimpschijf en met ingewikkelde spline). K187: Voet gemonteerde, vaste asuitgang. KA187: Uitgang met de holle as. KAB187: Voet gemonteerde, holle schachtuitgang. KF187: B5-flens gemonteerde, vaste asuitgang. KAF187: B5-flens gemonteerde, holle schachtuitgang. KAT187: Koppel-arm gemonteerd, holle schachtuitgang. KAZ187: B14 flens gemonteerde, holle schachtuitgang.
Vragen Toevoegen aan de mand

Model:
K187, KA187, KF187, KAF187, KAB187, KAT187, KAZ187
Merk:
Jacton

Productbeschrijving

Productcomponenten

Downloaden

Aanvraagcase

Inpakken en verzending

Productbeschrijving

K187 KF187 Bevel versnellingsbak versnellingsbak KA187 KAF187 Toelselmotorische versnellingsbakken met motorvermogen 18,5 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW, 90 kW, 110 kW, 132 kW, 160 kW en 200 kW, max. Toegestaan koppel tot 50000 nm, transmissieverhoudingen van 17,27 tot 180,78. Beschikbare montagemodus: voet gemonteerd, B5 of B14 flens gemonteerd, korte flens gemonteerd, koppelarm gemonteerd. Uitgangsas: vaste as, holle as (met sleutel, met krimpschijf en met ingewikkelde spline). De schuine-helische versnellingsmotoren zijn ontworpen op basis van module, die veel verschilsoorten combinaties, montagetypes en structuurontwerpen brengen. Een breed scala aan rotatieverhouding kan voldoen aan verschillende werkomstandigheden. Deze eigenschap is met name interessant voor machinetoepassingen met een beperkte beschikbare ruimte. Met hun hoge efficiëntie in beide rotatierichtingen en bij elke invoersnelheid zijn deze rechthoekige versnellingsmotoren zeer energiezuinig. Hun hoogwaardige versnelling is geen slijtage en duurt de levensduur van een versnellingseenheid. Voor precieze positioneringstaken kunt u de spiraalvormige versnellingseenheden gebruiken met verminderde speling.

Versnellingsbak versnellingsbak (1)

* K187: voet-gemonteerde, vaste asuitgang.

* KA187: Uitgang met de holle as.

* KAB187: Voet gemonteerde, holle schachtuitgang.

* KF187: B5-flens gemonteerde, vaste asuitgang.

* KAF187: B5-flens gemonteerde, holle schachtuitgang.

* KAT187: Koppel-arm gemonteerd, holle schachtuitgang.

* KAZ187: B14 flens gemonteerde, holle schachtuitgang.

Hoofdkenmerken

1. Compacte structuur, modulair ontwerp, rechterhoekuitgang.

2. Hoog efficiëntie van de versnellingseenheden van meer dan 95%.

3. Multi-fase (2 of 3 fasen) versnellingseenheden voor lage uitgangssnelheid.

4. Holle uitgangsas met geknepen aansluiting, krimpschijf, gesplitste holle as of koppelarm.

5. kan worden gecombineerd met andere soorten versnellingsbakken (zoals R -serie, UDL -serie).

6. Kan worden gecombineerd met verschillende motoren, bijvoorbeeld: normale motor, remmotor, explosieverdichte motor, frequentieconversiemotor, servomotor, steppermotor, IEC-motor en andere motoren.

7. Ruimtebesparend, betrouwbaar en duurzaam, hoge capaciteit om overbelasting, breed scala aan rotatieverhouding, lage energieverbruik, superieure prestaties, hoge efficiëntie, lange levensduur, lage trillingen, lage ruis, eenvoudige installatie en mooi uiterlijk te weerstaan.

Productcomponenten

Schotwielweermotoren bestaat meestal uit behuizing, ingang en uitgangsassen, een set spiraalvormige tandwielen en een set schuine tandwielen. De spiraalvormige tandwielen worden gebruikt om het vermogen van de ingangsas naar de schuine tandwielen te verzenden, die op zijn beurt het vermogen naar de uitgangsas verzenden. Het uitrusting van de harde tandoppervlak gebruikt het hoogwaardig legeringsstaal, het proces van carburiseren en blussen, slijpen, waardoor het de volgende tekens geeft: stabiele transmissie, lage ruis en temperatuur, hoge belasting en lange werkleven.

* Huisvesting: gietijzer op hoge sterkte

* Versnellingen: spiraalvormige versnellingen, 20crmnti

* Invoerconfiguraties invoeren

1. Uitgerust met elektromotoren

2. Invoer van vaste as

3. IEC Motorflens

* Uitvoerconfiguraties

1. Output van vaste as

2. Hollow asuitgang

* Toepasselijke motoren

1. Driefasige AC -motoren (normaal)

2. Eenfase AC -motoren (normaal)

2. Remmotoren

3. Inverter Motors

4. Multi-speed motoren

5. Explosiepreed motoren

6. Rollermotoren

7. Servo -motoren

8. Stappermotoren

Downloaden

Speeficaties | Dimensionale tekeningen | Selectiegids | Bedradingsschema voor limietschakelaars | catalogus

Aanvraagcase

Helical Bevel Gear Motors are mainly used in sewage treatment, pharmacy, agriculture equipment, oil industry, belt conveyor, mixer, mixing machine, material handling, papermaking, sugar making, engineering machines, precision machine tools, military equipment, metallurgical equipment, wind power equipment, chemical equipment, solar energy, industrial robots, transportation equipment, engineering machinery, textile equipment, rubber and plastic equipment, food machinery, daily necessities machinery, flat glass Productielijnen, verpakkingsapparatuur, drukapparatuur en productielijnen voor auto's.

Verpakking en verzending

* 100% standaard exporterende multiplexkisten (internationaal exporteren standaard houten materiaal met gratis fumigatie).

* Express (air): fabriek aan het bedrijf van klanten door FedEx, DHL, UPS, TNT. Incoterms: EXW, DDU.

* Zeevracht: fabriek naar bestemming zeehaven per schip. Incoterms: CIF, FOB, EXW, CFR.

* Air Freight: Factory to Destination Airport per vliegtuig. Incoterms: CFR, EXW, FCA, CPT, CIP.

* Extra opties (van deur tot deur): treintransport, vrachtwagenvervoer, oceaanverzending.
