| Siamo un'azienda leader nella progettazione e produzione di martinetti e sistemi di sollevamento con martinetti a vite. Disponiamo di una gamma di martinetti a corpo cubico sia con disposizione a vite mobile che con dado mobile e progettiamo e produciamo internamente viti e dadi per produrre un sistema di martinetti su misura per le specifiche applicazioni del cliente. Disponiamo di una gamma di accessori, da volantini e piastre superiori a cuscinetti di supporto terminali e adattatori per perno. Produciamo internamente anche una gamma di alberi di collegamento cardanici e quindi, combinati con i nostri rinvii conici standard, possiamo offrire sistemi di sollevamento completi a due, quattro o più martinetti. Offriamo soluzioni specialistiche tra cui antirotazione, corpi dei martinetti in alluminio, viti in acciaio inossidabile e persino viti a ricircolo di sfere ad alto passo per applicazioni che richiedono un'elevata velocità di spostamento. Offriamo servizi di progettazione e calcolo interni per aiutare a specificare la potenza del motore del sistema richiesta. | |||||||||
Sistema a 6 jack
JACTON
Descrizione del prodotto

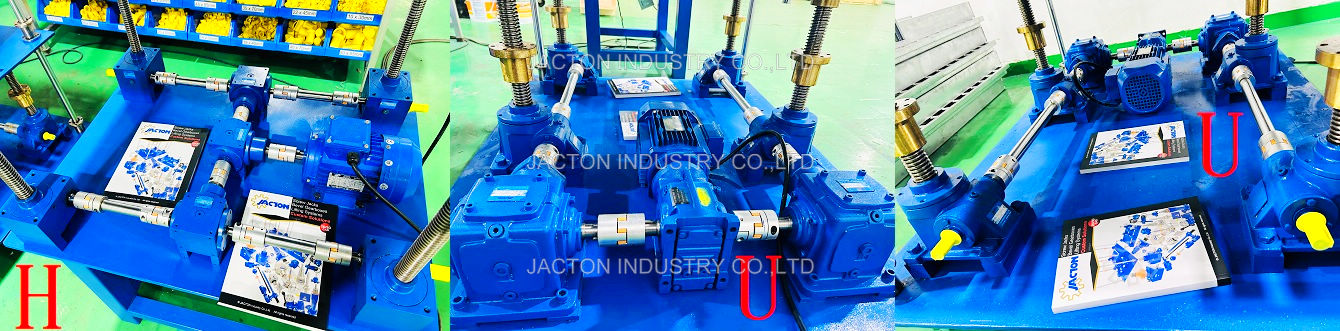

Sincronizzazione I sistemi di sollevamento a sei martinetti possono funzionare in gruppo con un motore di azionamento condiviso, accoppiato tramite ingranaggi conici, frizioni e alberi di trasferimento. I martinetti a vite e le scatole coniche si trovano spesso a lavorare indipendentemente l'uno dall'altro in una varietà di applicazioni di automazione industriale. Sono anche comunemente incorporati insieme nei sistemi di sollevamento che coinvolgono sei martinetti a vite. Non siamo solo fornitori di riduttori e motori a martinetto singolo. Forniamo anche sistemi di sollevamento completi, pronti per l'installazione. Sei delle configurazioni di sistema più popolari sono i sistemi di sollevamento con configurazione 'U', 'H' e 'HH'..
Caratteristiche principali
* Sollevamento simultaneo, supporto di carichi da diversi chilogrammi a carichi pesanti di diverse centinaia di tonnellate.
* Efficienza del sistema a 6 jack 80%. Se si aggiunge un rinvio conico per il sistema di sollevamento, non ignorare l'efficienza del riduttore conico al 94%.
* Autobloccante (mantiene la posizione), posizionamento di precisione, sincronizzazione completa, diverse disposizioni di sistemi di martinetti multipli, facilità di installazione e funzionamento, esente da manutenzione.
* Vite di sollevamento con lunghezze non standard, corsa massima 6000 mm in carico di compressione o carico di trazione.
* Sistema con martinetto a vite traslante: le estremità della vite di comando devono essere fissate a un carico comune. È necessario uno spazio libero sotto il piano di montaggio inferiore del corpo del martinetto per accogliere la copertura della vite di traslazione.
* Sistema con martinetto a vite rotante: i dadi di sollevamento traslano. Non è necessario uno spazio sotto il piano di montaggio inferiore del corpo del martinetto, ma è necessario lasciare spazio nella progettazione della piastra di sollevamento per consentire alla piastra di passare sopra o oltre la vite trapezoidale autobloccante di sollevamento (il carico non si abbassa in caso di guasto del sistema).
* Montaggio verticale o invertito. Disponibili con carichi in trazione o compressione.
* Standard con vite filettata a 1 principio, vite filettata personalizzata a 2 principi che offre una maggiore velocità di spostamento e richiede un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.
* Può essere azionato tramite volantini, motore o entrambi
* Soluzione semplice ed economica rispetto ai sistemi idraulici e pneumatici.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata dei sistemi di sollevamento con martinetti a vite di sincronizzazione acquistati.
* Alloggiamento: alloggiamento in fusione ad alta resistenza, ferro duttile.
* Vite di sollevamento: acciaio C45 di serie. Acciaio inossidabile personalizzato 304 o 316.
* Albero di ingresso (vite senza fine): acciaio C45 nel processo di trattamento termico ad alta frequenza. Acciaio inossidabile personalizzato 304 o 316.
* Ingranaggio a vite senza fine/dado mobile/dado di sicurezza: ZQAl9-4 (bronzo di alluminio pressofuso) di serie. ZCuSn10Pb1 personalizzato (bronzo allo stagno fuso).
* Cuscinetto: cuscinetti assiali a sfere antiattrito per ingranaggi a vite senza fine. Cuscinetti a sfere antifrizione per albero di ingresso (vite senza fine). Acciaio inossidabile personalizzato 304.
* Lubrificanti: grasso sintetico, grasso al litio EP2 per pressioni estreme.
Scaricamento
Configurazioni di sistema | Guida alla selezione | Catalogare
Caso di applicazione

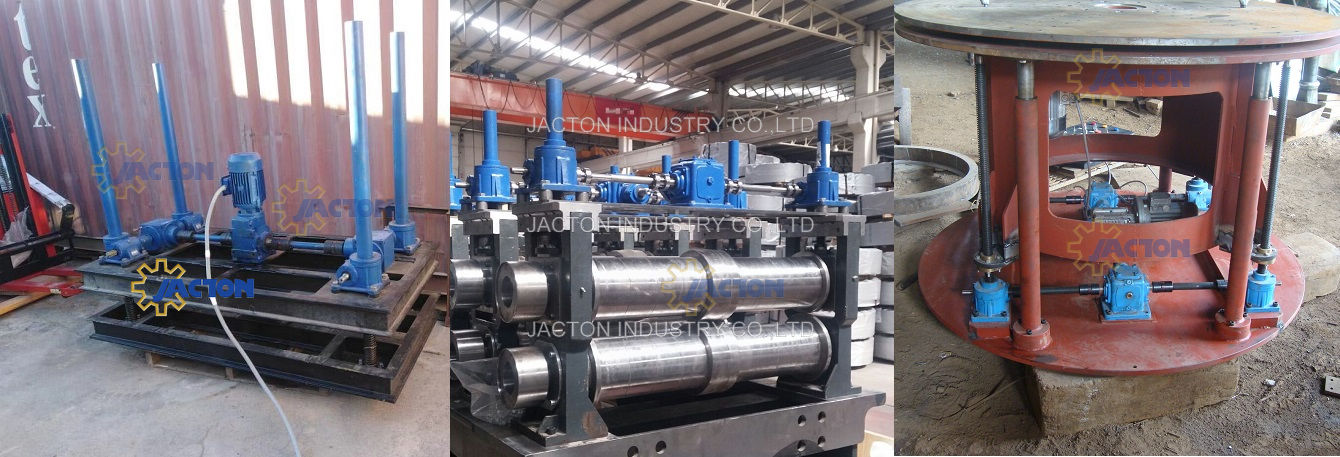

I sistemi di sollevamento con martinetto a vite di sincronizzazione offrono funzioni complete di sollevamento, abbassamento, spinta, trazione e mantenimento della posizione con precisione per soluzioni di progettazione in un'ampia varietà di settori. Questi sistemi di sollevamento si trovano in mercati che includono sistemi di sollevamento sincroni per piattaforme come piattaforme elevatrici e pontili, attrezzature per la movimentazione dei materiali, attrezzature per l'acciaieria, industria alimentare e delle bevande, trattamento delle acque, attrezzature farmaceutiche, mediche e di laboratorio, attrezzature per l'imballaggio, nucleare e aerospaziale, attrezzature per l'industria della carta e della stampa, sistemi di antenne per stazioni terrestri satellitari, sollevamento di veicoli pesanti, sistemi di tracciamento di pannelli solari, macchine piegatrici, attrezzature di trasporto, costruzione di teatri e palcoscenici e militari, tra gli altri.
I principali vantaggi di un sistema con martinetto a vite rispetto a un sistema di azionamento dell'ascensore idraulico, pneumatico o a catena sono:
* Sollevamento controllato con martinetti a vite collegati meccanicamente in ogni angolo.
* Sollevamento sincronizzato senza distorsione o inclinazione del telaio durante tutta la corsa.
* Corpi compatti del martinetto a vite senza fine.
* Vite trapezia autobloccante (il carico non si abbassa in caso di guasto del sistema)
* Bassa potenza in ingresso, elevata forza lineare di sollevamento, elevata ripetizione e precisione di posizionamento.
* Caratteristica: motore elettrico singolo, pulito, facile da installare.
* È richiesto un solo motore con freno e opzioni di feedback. Nessun problema di contaminazione dell'olio.
* Velocità variabile tramite controllo inverter.
* Con motore azionato da inverter, sono disponibili avvio e arresto graduali, gestione della corrente e velocità di sollevamento variabili.

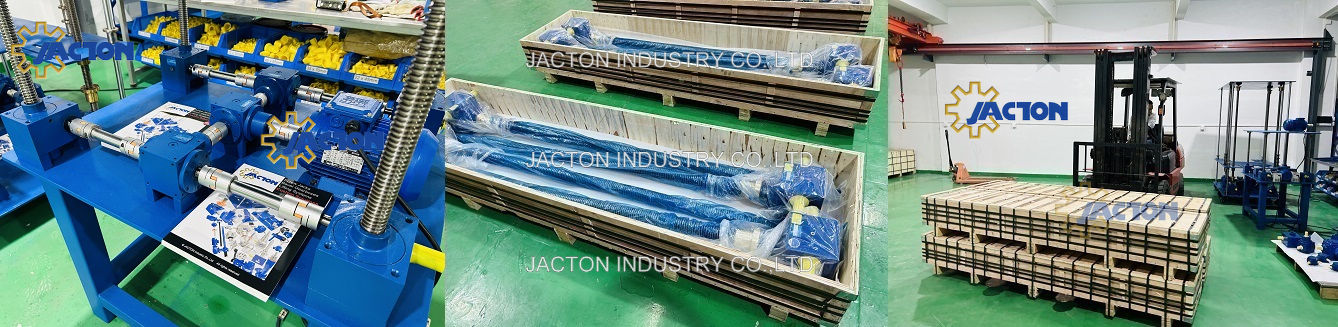

Imballaggio e spedizione
* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
