| 우리는 나사 잭 및 스크류 잭 리프팅 시스템의 주요 디자인 및 제조업체입니다. 우리는 여행 나사와 여행 너트 배열 모두에 다양한 입방 바디 잭을 보유하고 있으며 집안의 나사와 너트를 설계하고 제조하여 특정 고객 애플리케이션에 맞게 조정 된 잭 시스템을 제작합니다. 우리는 핸드 휠과 상단 플레이트에서 다양한 액세서리를 보유하여지지 베어링 및 트루 니언 어댑터를 종료합니다. 우리는 집에서 다양한 Cardan 연결 샤프트를 생산하여 표준 Bevel 기어 박스와 결합하여 완전한 2, 4 이상의 잭 리프팅 시스템을 제공 할 수 있습니다. 우리는 반전 방지, 알루미늄 잭 바디, 스테인리스 스틸 리드 스크류 및 높은 여행 속도가 필요한 응용 분야를위한 높은 리드 볼 스크류를 포함한 전문 솔루션을 제공합니다. 필요한 시스템 모터 파워를 지정하는 데 도움이되는 사내 설계 및 계산 서비스를 제공합니다. | |||||||||
6 잭 시스템
Jacton
제품 설명

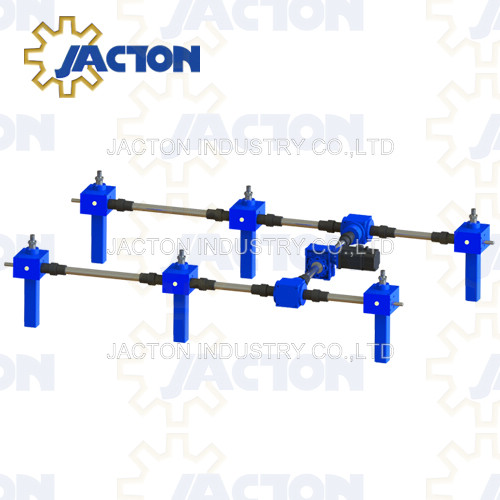

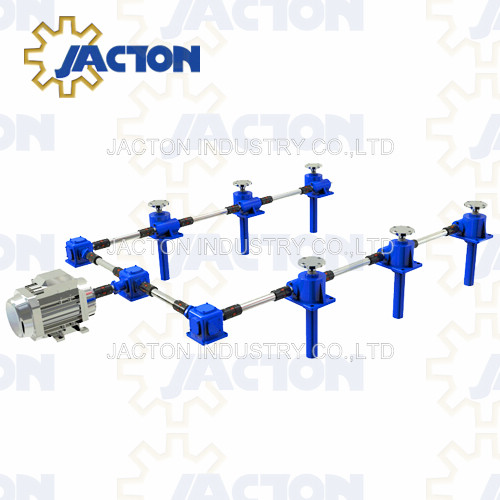

동기화 6 나사 잭 리프팅 시스템은 베벨 기어, 클러치 및 전송 샤프트와 결합 된 공유 드라이브 모터가있는 그룹에서 작동 할 수 있습니다. 스크류 잭과 베벨 박스는 종종 다양한 산업 자동화 응용 프로그램에서 서로 독립적으로 작동하는 것으로 나타납니다. 또한 6 개의 나사 잭이 포함 된 리프팅 시스템에 일반적으로 함께 통합됩니다. 우리는 단일 나사 잭 기어 박스 및 모터를위한 공급 업체 일뿐 만 아니라. 또한 설치 준비가 된 완전한 리프팅 시스템을 제공합니다. 가장 인기있는 시스템 구성 6 개는 'u ', 'h '및 'HH '구성 리프트 시스템입니다..
주요 기능
* 동시에 리프팅, 수백 톤에서 수백 톤까지의 킬로그램에서 하중 지원.
* 6 jacks 시스템 효율 80%. Jacking 시스템에 Bevel Gearbox를 추가하면 Bevel 기어 박스 효율을 94%무시하지 마십시오.
* 자체 잠금 (위치를 유지), 정밀 포지셔닝, 완전 동기화, 다양한 다중 나사 잭 시스템 배열, 쉬운 설치 및 작동, 유지 보수 무료.
* 비표준 길이의 나사 리프팅 나사, 압축 하중 또는 장력 하중에서 최대 6000mm.
* 번역 나사 잭 시스템 : 리드 스크류 끝은 공통 하중에 부착되어야합니다. 번역 나사 덮개를 수용하기 위해 잭 바디의 하단 장착 평면에서 클리어런스가 필요합니다.
* 회전 스크류 잭 시스템 : 리프팅 너트가 번역됩니다. 잭 본체의 하단 장착 평면 아래의 클리어런스는 필요하지 않지만 리프팅 플래 튼 디자인에서 플래 튼이 리프팅 스스로 잠금 사다리꼴 나사 (시스템 고장의 경우 하중이 낮지 않음) 승무원을 통과 할 수 있도록 리프팅 플래 튼 설계에서 허용해야합니다.
* 똑바로 또는 역 장착. 장력 또는 압축 하중으로 제공됩니다.
* 1- 스타트 나사 나사, 사용자 정의 2- 스타트 스크린 스크류가있는 표준은 이동 속도가 높아지고 위치를 유지하기 위해 브레이크 또는 외부 잠금 장치가 필요합니다.
* 손 바퀴, 모터 또는 둘 다로 작동 할 수 있습니다.
* 유압 및 공압 시스템과 비교하여 단순하고 저렴한 솔루션.
제품 자료
우리는 가장 좋은 재료를 사용하여 구매 한 동기화 나사 잭 리프팅 시스템의 성능과 수명을 보장합니다.
* 주택 : 고강도 캐스팅 하우징, 연성 철.
* 리프팅 나사 : C45 스틸 표준. 맞춤형 스테인리스 스틸 304 또는 316.
* 입력 샤프트 (웜) : 고주파 열 처리 공정의 C45 강철. 맞춤형 스테인리스 스틸 304 또는 316.
* 웜 기어 / 이동 너트 / 안전 너트 : ZQAL9-4 (알루미늄 청동) 표준으로. 사용자 정의 zcusn10pb1 (주석 청동 주물).
* 베어링 : 웜 기어를위한 반전 볼 볼 추력 베어링. 입력 샤프트 (웜)를위한 정제 볼 베어링. 맞춤형 스테인리스 스틸 304.
* 윤활제 : 합성 그리스, 극한 압력 EP2 리튬 그리스.
다운로드
시스템 구성 | 선택 안내서 | 목록
신청 사례
동기화 나사 잭 리프팅 시스템은 다양한 산업에서 설계 솔루션의 정밀도로 포괄적 인 리프팅, 하강, 밀기, 당기기 및 위치 유지를 제공합니다. 이 잭킹 시스템은 리프트 테이블 및 랜딩 스테이지, 재료 취급 장비, 철강 작업 장비, 철강 작업 장비, 식품 및 음료 산업, 물 가공, 제약, 의료 및 실험실 장비, 포장 장비, 핵 및 항공 우주, 종이 및 인쇄 산업 장비, 위성 지구 스테이션 안테나 시스템, 무거운 차량 리프팅, 기타 중국 및 무대 장비, Bender Machine, Bende Machine, Bende Machine, Bende Machine, Bende Machine, Bende Machine, Bende Machine, Bende Machine, Bender Panel Trackting과 같은 플랫폼 동기 리프팅 시스템을 포함한 시장에서 발견됩니다.
유압, 공압 또는 체인 구동 리프트 드라이브 시스템에 대한 나사 잭 시스템의 주요 장점은 다음과 같습니다.
* 각 모서리에 기계적으로 연결된 나사 잭이있는 제어 리프트.
* 여행 뇌졸중 전체에 프레임의 꼬치 또는 틸팅없이 리프트를 동기화합니다.
* 소형 벌레 기어 스크류 잭 바디.
* 자체 잠금 사다리꼴 나사 (시스템 고장시 하중이 낮지 않습니다)
* 입력 전력, 높은 리프팅 선형 힘, 높은 반복 및 위치 정확도.
* 기능 : 단일, 깨끗한 전기 모터 드라이브, 설치가 쉽습니다.
* 브레이크, 피드백 옵션에는 하나의 모터 만 필요합니다. 석유 오염 문제가 없습니다.
* 인버터 제어를 통한 가변 속도.
* 인버터 구동 모터, 소프트 스타트 및 스톱, 현재 관리, 다양한 리프트 속도가 모두 사용할 수 있습니다.
